Fertiggefertigte Laboreinheiten für die pharmazeutische Umweltüberwachung und Probenvorbereitung
Technischer Artikel | Pharma / Medizin
Fertiggefertigte Laboreinheiten für die pharmazeutische Umweltüberwachung und Probenvorbereitung
Planen Sie vorgefertigte Laboreinheiten für die pharmazeutische Umweltüberwachung und Probenvorbereitung mit sauberer Zonierung, HVAC, Versorgungsunternehmen und modularer Wandpaneilintegration.
Die Umweltüberwachung und die Probenvorbereitung stehen dem Produktionsrisiko nahe, auch wenn sie nicht so dramatisch aussehen wie Füllung, Lyophilisation oder Hochdurchsatzfertigung. In einer pharmazeutischen Anlage erhalten diese Unterstützungslabore Proben, bereiten Medien oder Tübchen vor, greifen Platten, Bühneninstrumente, dokumentieren Beobachtungen und geben Daten zurück in Qualitätsentscheidungen. Eine vorgefertigte Laboreinheit kann den Bauweg verkürzen, aber nur, wenn die Reinraum-Hülle, HVAC, Druckkaskade, Versorgungs- und Qualifizierungsschnittstellen als ein System entwickelt werden.
Technische Referenzen verwendet
Dieser Artikel referenziert EU GMP Anhang 1 für Kontaminationskontrollstrategie und Reinraumerwartungen, ISO 14644-1 zur Klassifizierung von Partikeln in der Luft, ISO 14644-2 zur Überwachung von Beweisen, ISO 14644-4 für Reinraum-Design und Inbetriebnahme und FDA Prozessvalidierungsanleitung für Lifecycle Qualification Thinking.
Warum es wichtig ist
Ein QC Support Lab gehört immer noch zur Kontaminationskontrollstrategie
Bei der Umweltüberwachung und Probenvorbereitung besteht das Hauptrisiko selten in einer einzelnen Komponente. Die Gefahr tritt in der Regel an Schnittstellen auf: eine Tür, die sich in die falsche Druckrichtung öffnet, eine Wanddurchdringung, die schwer zu reinigen ist, ein Rückluftgitter, das mit dem Arbeitsbank-Layout in Konflikt steht, ein Durchgang, der eine versteckte Übertragungsverknüpfung schafft, oder eine Versorgungsverbindung, die nach der Ankunft des Labors vor Ort neu bearbeitet werden muss.
Anhang 1 der EU-GMP legt starken Schwerpunkt auf die Strategie zur Kontaminationskontrolle für sterile Fertigungsumgebungen. Eine vorgefertigte Laboreinheit sollte daher als Teil dieser Strategie und nicht als freistehendes Raumprodukt konzipiert werden. Seine Reinraumwandpaneele, Türen, Deckenmodule, HVAC-Anschlüsse, Druckinstrumente, elektrische Punkte, Abläufe und Reinigungsdetails müssen das Betriebsverfahren unterstützen, das das Qualitätsteam später während der Prüfung verteidigen wird.
| Designbereich | Frage zu lösen | Cleanroom Engineering Auswirkungen |
|---|---|---|
| Raumzonierung | Welche Aktivitäten benötigen Trennung: Probeneinnahme, Vorbereitung, Inkubationsphase, Instrumentenbereich, Abfalllager oder Dokumentation? | Definiert Trennwände, Reinraumtüren, Passboxen, Druckverhältnisse und Reinigungswege. |
| HVAC | Welche Reinraumklasse, Temperatur, Feuchtigkeit und Überwachungsfrequenz sind für den Prozess erforderlich? | Antriebe für HEPA-Filtration, Luftwechsel, Terminal-Platzierung, Rückluftstrategie und Alarmlogik. |
| Dienstleistungen | Welche Bänke benötigen Strom, Daten, Gase, Wasser oder lokale Abgase? | Bestimmt Wanddurchdringungen, Servicepanels, Wartungszutritt und Werksvoreinstallationsbereich. |
| Qualifizierung | Welche Tests müssen auf FAT, SAT, IQ, OQ oder PQ durchgeführt werden? | Haltet die Einheit im Einklang mit ISO 14644-1 Klassifizierung und ISO 14644-2 Überwachung der Beweise. |
Ingenieurlogik
Vorfertigung funktioniert, wenn die Schnittstellen frühzeitig eingefroren werden

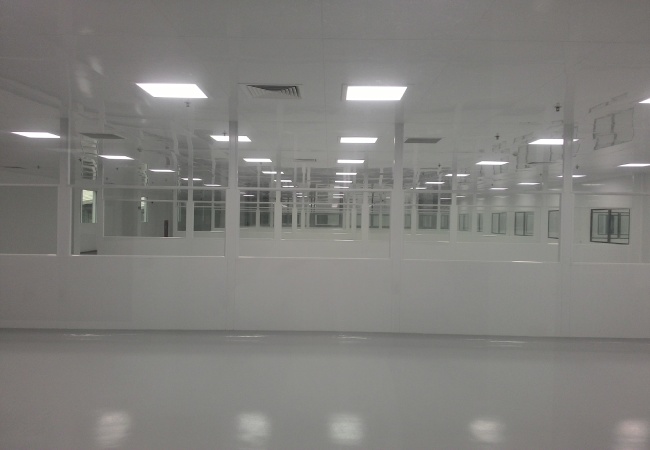

Der Vorteil von vorgefertigten Laboreinheiten ist nicht einfach eine schnellere Wandinstallation. Der echte Vorteil ist eine frühere Koordination. Wenn sich der Besitzer, der HVAC-Designer, der Reinraum-Umschlaglieferante und der Ausrüstungsbenutzer vor der Herstellung auf die Schnittstellenkarte einigen, verschwinden viele späte Standortkonflikte. Wandpaneelöffnungen können in der Fabrik geplant werden, Türschwingeln können dem Probenfluss entsprechen, Deckenpaneele können sich mit Diffusoren und Beleuchtung ausrichten und Servicewege können reserviert werden, wo Techniker sie erreichen können.

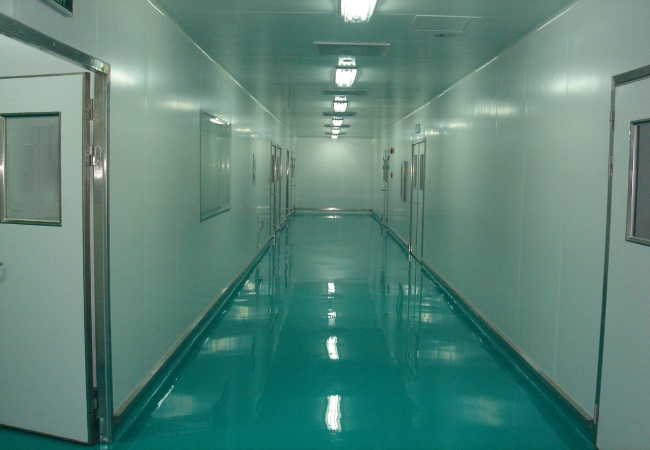

Bei Umweltüberwachungslaboren verursachen oft zwei Layouts Probleme. Der erste ist ein kompakter Raum, in dem Arbeitsbänke den Rückluft- oder Reinigungszugang blockieren. Der zweite ist ein schmaler Stützgang, in dem Durchgänge, Türversperrungen, Druckanzeigen und Notwege um denselben Wandraum konkurrieren. Das Reinraum-Wandsystem von Wonclean sollte als Koordinationsplattform behandelt werden: Platten, Türen, Fenster und Eindringungen werden zusammen verschlossen und nicht als getrennte Oberflächen ausgewählt.
Umschlag Design
Wandpaneele, Türen und Fenster müssen Reinigung und Beobachtung unterstützen

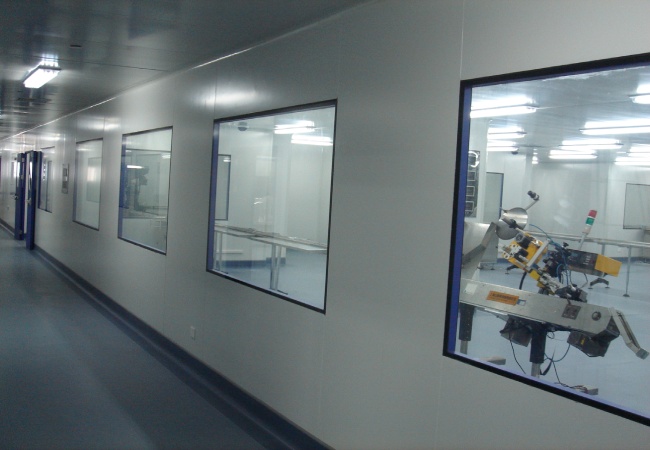

Eine vorgefertigte Pharmalaboreinheit benötigt normalerweise mehr Beobachtung als ein einfacher Lagerraum. Bediener müssen möglicherweise den Status des Instruments, die Probenausführung oder den Raumzustand überprüfen, ohne eine Tür zu öffnen. Flush-Beobachtungsfenster reduzieren den unnötigen Eintritt, aber sie führen auch Dichtungsdetails ein, die mit Wandplattenflexen, Rahmenprofilen und Reinigungsverfahren abgestimmt werden müssen.
Reinraumtüren sollten nach Druckrichtung, Verkehrsfrequenz, Reinigungschemie und Raumfunktion ausgewählt werden. Türdichtungen, Feeger, Fensterrahmen, Schlüsselsätze und Scharniere beeinflussen Leckage und Reinigung. Für die Probenvorbereitung ist die wichtige Konstruktionsfrage nicht nur, ob die Tür schließen kann; es ist, ob die Tür, benachbarte Platte, Schwelle und Druckmonitor eine wiederholbare Betriebsgrenze schaffen.
Wenn eine Nassreinigung oder eine Desinfektionsexposition erwartet wird, sollten die Details der Plattenhut, der Beschichtung, des Dichtmittels und der Ecke gegen die Reinigungsmittel der Anlage überprüft werden. Der Titel des Artikels richtet sich an vorgefertigte Laboreinheiten, aber die Leistung hängt von kleinen Reinraum-Wandmaterial-Entscheidungen ab, die lange vor dem Versand der Einheit erscheinen.
HVAC und Überwachung
Behandeln Sie HVAC nicht als separates Add-On
ISO 14644-4 verbindet Reinraumdesign mit Luftstromkonzept, Installation und Inbetrieb. In der Praxis bedeutet dies, dass die vorgefertigte Einheit mit ausreichenden Konstruktionsinformationen für Luftstromausgleich und Qualifizierung geliefert werden muss. Versorgungsanschlüsse, Rücklaufwege, Druckhähne, Sensorpositionen und Zugangspanele müssen im Koordinationsmodell sichtbar sein. Bleibt diese bis zur Standortmontage übrig, wird der modulare Vorteil geschwächt.
Für die Umweltüberwachung und die Probenvorbereitung muss die HVAC-Konstruktion in der Regel drei Bedürfnisse ausgleichen: die Probe vor Raumverschmutzung zu schützen, benachbarte Produktionsbereiche vor unkontrollierter Übertragung zu schützen und die Bediener für eine genaue wiederholte Arbeit bequem genug zu halten. Die korrekte Druckkaskade hängt von der Risikobewertung ab. Positiver Druck kann saubere Aktivitäten schützen; Unterdruck kann für bestimmte gefährliche oder einsperrbare Operationen erforderlich sein. Der Artikel sollte keine universelle Druckrichtung versprechen.
Beschaffung Checkliste
Was zu bestätigen ist, bevor die Fertigung beginnt
- Zimmerliste, Cleanroom-Klassenziel und Betriebszustand für jeden Raum.
- Personal-, Probe-, Abfall- und Reinigungsströme, einschließlich Transferpunkte und Türverschlusse, sofern erforderlich.
- Plattentyp, Plattendicke, Oberflächenverbindung, Eckdetails, Fensterrahmen und Dichtstoffstrategie.
- HVAC-Luftstromkonzept, HEPA-Anschlussstellen, Rücklaufbahnen, Balancingdämpfer und Sensorpositionen.
- Versorgungseindringsplan für Strom, Daten, Gase, Wasser, Abläufe, Abgase und zukünftige Expansion.
- Fabrikinspektion, Standortakzeptanz, ISO 14644 Tests und Benutzer-SOP-Verantwortung.
Technische Faktenprüfung
Was dieser Artikel behauptet und was er nicht behauptet
Unterstützte Ansprüche
Fertiggefertigte Laboreinheiten können die Arbeitsplätze reduzieren, wenn vor der Herstellung Panel-, HVAC-, Utility- und Qualifikationsschnittstellen abgestimmt werden. ISO 14644 und EU-GMP-Anhang 1 unterstützen einen risikobasierten Ansatz für Reinraumdesign, Überwachung und Kontaminationskontrolle.
Nicht beansprucht
In diesem Artikel wird keine universelle Reinraum-Klasse, Luftwechselrate, Druckwert oder Desinfektionsmittelkompatibilität zugewiesen. Diese müssen durch URS, Risikobewertung, Prozessanforderungen und Validierungsdokumentation bestätigt werden.
FAQ (häufig gestellte Fragen)
Fertiggefertigte Pharma-Laboreinheiten: Häufig gestellte Fragen
Kann eine vorgefertigte Laboreinheit für die GMP-Probenvorbereitung verwendet werden?
Ja, wenn die Spezifikation der Benutzeranforderungen, die Zonierung, das HVAC-Konzept, die Reinraumuhülle, die Versorgungsanlagen und der Qualifizierungsplan auf das GMP-Prozessrisiko abgestimmt sind. Die Einheit selbst ersetzt die Validierung nicht.
Welche Keywords zielt dieses Thema auf?
Der Artikel richtet sich natürlich an vorgefertigte Laboreinheiten, modulare Laborgebäude und modulare Labore, insbesondere für pharmazeutische Umweltüberwachung und Probenvorbereitung.
Was sollte vor dem Versand in der Fabrik überprüft werden?
Panel Integrität, Türpassung, Fensterdichtung, Service-Durchdringungen, Deckenöffnungen, Beleuchtung, sichtbare HVAC-Schnittstellen und Dokumentationspakete sollten vor der Lieferung vor Ort überprüft werden.
