Abnehmbare Reinraum Wandsysteme für Halbleiter Process Bay Rekonfiguration
Halbleiterprozessbahnen bleiben nicht für immer gefroren. Werkzeugwechsel, Metrologie-Erweiterung und Ertragsverbesserungsprojekte können alle neue saubere Zonen erfordern. Abnehmbare Reinraumwandsysteme helfen Teams, den Raum neu zu konfigurieren, ohne jede Renovierung als einen vollständigen Umbau zu behandeln.
Reinraum Wandsysteme Reinraum Panels Reinraum Türen modularer Reinraum
Eine abnehmbare Wand ist nicht nur eine temporäre Trennwand. In einem Halbleiterreinraum muss es sich wie ein Teil der Druckgrenze verhalten, während es trotzdem eine zukünftige Entfernung, Panel-Ersatz oder Layout-Anpassung ermöglicht. Diese Balance ist der Grund, warum die Detaillierung des Wandsystems wichtiger ist als die Plattendicke allein.
Renovierungslogik

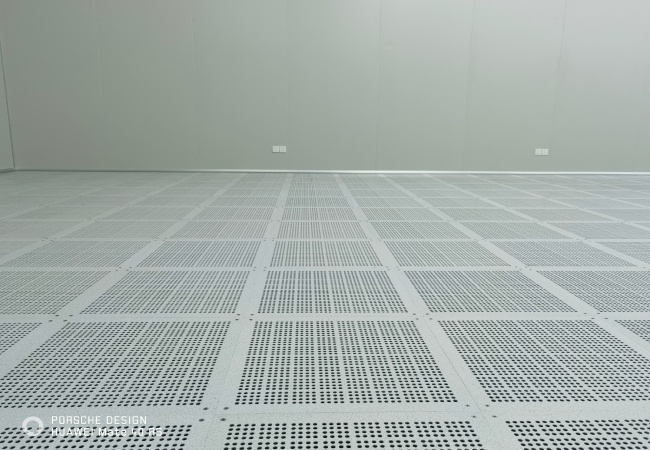

Die Rekonfiguration beginnt mit der bestehenden Druckkarte
Vor der Auswahl von Reinraum-modularen Wandsystemen sollte das Ingenieurteam die bestehende Druckkaskade, die Rückluftroute, den Zufuhrluftstrom, das Türverhalten und die Prozessnutzungswege dokumentieren. Eine Wand zu bewegen kann sich mehr ändern als der Grundriss. Es kann Leckagewege verschieben, die Rückluftkapazität reduzieren, den Wartungszutritt blockieren oder eine Tür in ein ungünstiges Druckverhältnis versetzen.
Abnehmbare Wände sind nützlich, weil sie es ermöglichen, einen Prozessraum mit weniger Bauarbeiten zu teilen, zu erweitern oder anzupassen. Die Konstruktion erfordert immer noch feste Regeln: Wo Paneele entfernt werden können, wie Gelenke wiederversiegelt werden, wie Ecken geschützt werden und wie Versorgungsunternehmen bei Wandleitungswechsel behandelt werden.
ISO 14644-4 gilt für neue, modifizierte und renovierte Reinraumanlagen. Dies macht es direkt relevant, wenn ein Halbleiterfabrik bestehende Reinraum Wandlayouts ändert.
Details zum Wandsystem
Eine abnehmbare Wand braucht immer noch Schnittstellen von Cleanroom-Grade
Die Verbindungen in modularen Reinraumwandpaneeln sollten nach dem Umzug reinigbar, spülbar und inspektierbar bleiben. Dichtungen, Dichtungsmittel, Splines, Covers, Türrahmen, Fensterrahmen und Servicedurchdringungen müssen als System ausgewählt werden. Wenn ein Bauteil leicht zu entfernen ist, aber ein anderes zerstörerisches Schneiden erfordert, ist das Wandsystem in der Praxis nicht wirklich demontierbar.
| Entwurfspunkt | Warum es wichtig ist | Empfohlene Aufzeichnung |
|---|---|---|
| Panel-Gelenk | Kontrolliert Leckage, Reinigung und zukünftige Entfernung. | Gelenkdetail, Dichtungstyp und Prüffotos. |

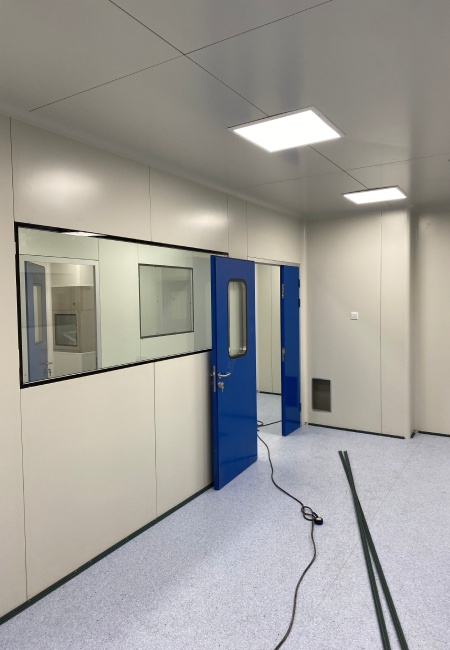

| Türschnittstelle | Beeinflusst den Personalfluss und die Druckwiederherstellung. | Türschwingel, Dichtungsprüfung und Verriegelungslogik, wo verwendet. |
| Service Penetration | Kann zu einer Partikelfalle oder Leckpunkt werden. | Penetrationsplan und Resealing-Verfahren. |

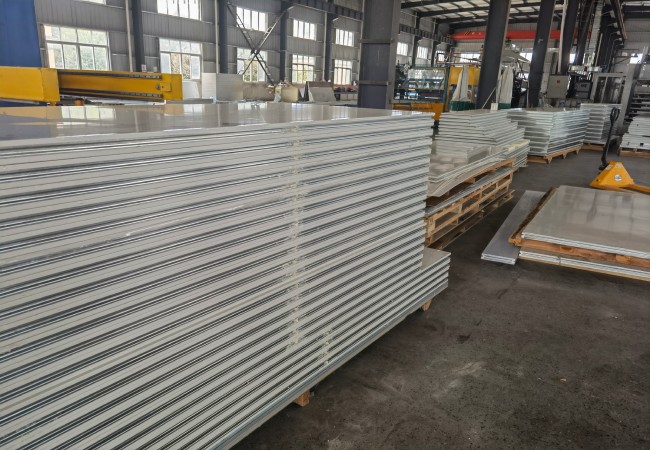

| Plattenspeicher | Wiederverwendbare Platten können während der Inszenierung beschädigt werden. | Schutzmethode und Panel-Identifikationsliste. |
Low-Disruption-Arbeit
Planen Sie die Baureihenfolge rund um das Produktionsrisiko
Für Fabs, die große Flächen nicht abschließen können, ist die Rekonfigurationsfolge genauso wichtig wie die endgültige Zeichnung. Vorübergehende Barrieren, geschützte Materialwege, außerschichtliche Arbeitsfenster, negative oder positive Druckhaltepunkte und Reinigungsstufen sollten vor dem Verschieben der Platten in die Methodenausweisung eingetragen werden.
Die modularen Reinraum-Wände von Wonclean können die phasierte Installation unterstützen, da Paneele, Türen und Fenster in wiederholbare Module organisiert werden können. Der kritische Schritt besteht darin, jedes Panel zu kennzeichnen, saubere Oberflächen während der Einstufung zu schützen und zu überprüfen, ob neu installierte Platten ohne Inspektion nicht als neue Arbeit behandelt werden.
ISO 14644-3 ist nach der Umkonfiguration relevant, da der modifizierte Reinraum noch Leistungsprüfungen auf Druck-, Luftstrom- und Sauberkeitseigenschaften erfordert, die durch das Projekt definiert wurden.
Qualifikationsansicht
Behandeln Sie eine bewegte Wand nicht als kosmetische Veränderung
Beim Verschieben modularer Reinraum-Wände sollte der Qualifikationsplan überprüft werden. Druckunterschied, Luftstromgleichgewicht, Partikelklassifizierung, Erholungserwartung und Alarmreaktion können sich alle ändern. Der Reinraum mag immer noch dasselbe aussehen, aber die Raumgrenze hat sich geändert.
ISO 14644-1 bleibt die Referenz für die Klassifizierung der Luftreinheit von Partikeln. Nach der Neukonfiguration sollte das Projektteam festlegen, ob eine vollständige Klassifizierung, ein teilweise erneutes Testen oder eine gezielte Verifizierung für die Auswirkungsbewertung der Änderung erforderlich ist.
Technische Faktenprüfung
Was dieser Artikel tut und nicht behauptet
- Abnehmbare Reinraum Wände können Renovierungsstörungen reduzieren, aber sie entfernen nicht die Notwendigkeit für Änderungskontrolle, Reinigung und Neuqualifizierung Entscheidungen.
- Modulare Reinraum-Wandpaneele sollten als System mit Türen, Fenstern, Coveing, Deckenverbindungen und Servicedurchdringungen ausgewertet werden.
- Eine verlegte Wand kann die Druckkaskade und das Luftstromgleichgewicht ändern, auch wenn dieselben Platten wiederverwendet werden.
- Der Artikel ist kein Ersatz für eine projektspezifische Codeüberprüfung, einen ISO-Qualifikationsplan oder einen Eigentümerqualitätsgenehmigungsprozess.
Referenzierte technische Normen
Quellen zur Überprüfung während des Engineering
- ISO 14644-4Verwendet, wenn modifizierte und renovierte Reinraumdesign, Bau und Inbetriebnahme diskutiert werden.
- ISO 14644-3 : verwendet wird, wenn Reinraum-Testmethoden nach der Modifikation diskutiert werden.
- ISO 14644-1 : verwiesen, wo die Klassifizierung von Luftpartikeln nach der Rekonfiguration diskutiert wird.
- ISO 14644-2nützlich zur Überwachung und Demonstration der kontinuierlichen Reinraumleistung nach Änderungen.
FAQ (häufig gestellte Fragen)
Häufige Fragen
Was ist ein abnehmbares Reinraum Wandsystem?
Es handelt sich um ein modulares Wandsystem, das entwickelt wurde, um Oberflächen und Verbindungen in Reinraum-Qualität zu schaffen und gleichzeitig eine zukünftige Entfernung, Ersatz oder Neukonfiguration mit kontrollierten Arbeitsmethoden zu ermöglichen.
Wann sollten Halbleiterfabriken modulare Reinraumwande verwenden?
Sie sind nützlich, wenn sich Prozessbahnen ändern können, Werkzeuge ersetzt werden können oder die Renovierung mit geringeren Störungen in benachbarten Produktionsbereichen schrittweise durchgeführt werden muss.
Bedürfen verlegte Wände eine Neuprüfung?
Normalerweise ist eine Auswirkungsbewertung von Änderungen erforderlich. Abhängig von der Größe und dem Risiko der Modifikation können Druck-, Luftstrom- und Partikelprüfungen erforderlich sein.
Welche Details erleichtern die Wiederverwendung modularer Reinraum-Wände?
Panel-Etikettierung, geschützte Staging, zugängliche Verbindungen, austauschbare Dichtungen, dokumentierte Eindringungen und zerstörungsfreie Tür- oder Fensterschnittstellen verbessern die Wiederverwendung.
