Produktdetails

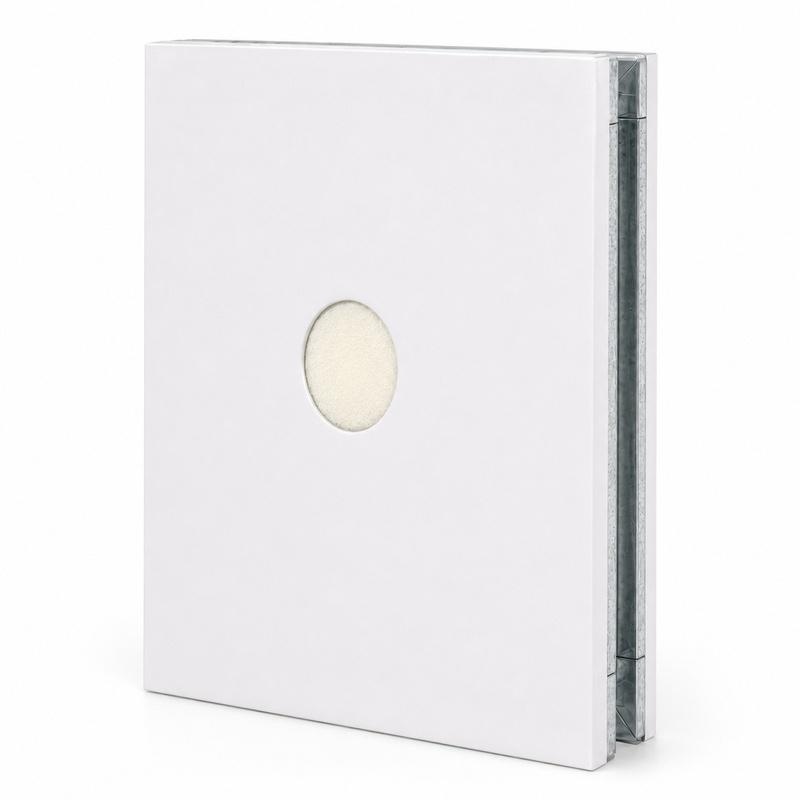

Was ist ein Injektionspanel (PU / PIR)?
Eine Injektionsplatte ist eine Sandwichplatte, deren Kern geschäumt und zwischen zwei beschichteten Stahlverkleidungen ausgehärtet wird, wodurch eine leere, thermische Brückenfreie Platte erzeugt wird. Es kommt in zwei Bauten: die PUR (Polyurethan) eine Platte, die mit einem durch ein zentrales Aluminiumprofil verbundenen Aluminium- oder Eisenrahmen eingerahmt ist; und die PIR (Polyisocyanurat) Panel, das rahmenlos ist und auf einer vollautomatischen, kontinuierlichen Produktionslinie hergestellt wird. Die Verkleidung besteht aus 0,5-0,8 mm beschichtetem verzinktem Stahl - dicker Stahl bietet höhere Ebenheit und Schlagfestigkeit - und die einzigartige konvexe Nutkante bietet eine ausgezeichnete Luftdichtigkeit. Vergleich mit dem breiteren Reinraum Sandwich Panel Bereich.
Convex-Groove Gelenk & Schaumkern
Der Schaum wird in einem Durchgang zwischen den beiden Stahlhäuten eingespritzt und ausgehärtet, so dass der Kern ohne Lücken oder Wärmebrücken vollständig an die Verkleidungen verbindet; die konvexe Nutkante verriegelt dann Platte zu Platte für eine luftdichte, starre Wand.
Technische Spezifikationen
| Wärmeleitfähigkeit (λ) | 0.018 – 0.024 W/(m·K) |
| Kernmaterial | Schaumspritzt PUR oder PIR |
| Gesichtet | 0,5-0,8 mm beschichteter verzinkter Stahl (dicker = flacher, stärker); Edelstahl optional |
| Feuerqualität | PUR B2 · PIR B1 (höhere Brandbeständigkeit) |
| Gemeinsame Struktur | Einzigartige konvexe Nut, gute Luftdichtigkeit |
| Standardfarben | RAL 9002 / 9010 (kundenspezifische Farben verfügbar) |
| Dicke / Breite | Anpassbar an Projektanforderungen |
| Nutzungsfelder | Reinräume, Kühllager, zentrale Klimaanlage, Chemieanlagen |
PUR vs PIR - Welcher Kern?
| Eigenschaften | PUR (Polyurethan) | PIR (Polyisocyanurat) |
|---|---|---|
| Feuerqualität | B2 Klasse | B1-Klasse (höherer Widerstand) |
| Rahmenstruktur | Aluminium- oder Eisenrahmen | Rahmenloses Design |
| Produktion | Injektiert mit zentralem Aluminiumprofil | Vollautomatische, kontinuierliche Linie |
| Am besten für | Kosteneffektive isolierte Wände | Brandempfindliche & anspruchsvolle Projekte |
Auswahlanleitung — Injektion vs. andere Kerne
Jeder Kern hat eine andere Priorität. Verwenden Sie dies als schnelle technische Anleitung und sprechen Sie anschließend mit unserem Team für eine maßgeschneiderte Empfehlung:
| Priorität | Beste Wahl | Warum |
|---|---|---|
| Wärmedämmung / Energie | Injektion PU / PIR | niedrigste λ; luftdichte konvexe Nut; ideal für kalte und klimatisierte Räume |
| Maximale Brandsicherheit (A-Klasse) | Steinwolle / MGO | Nichtbrennbare Kerne für strenge Brandvorschriften |
| Dekoratives / chemisch beständiges Gesicht | HPL-Platte | Mehrfarbige, Kratzer- und Chemikalienbeständig, leicht desinfizieren |
Wo Injektionspanele verwendet werden
Warum bei Wonclean kaufen
Wonclean entwirft, fertigt und installiert modulare Reinraum- und Laborsysteme für die Pharma-, Medizingeräte-, Lebensmittel- und Elektronikindustrie mit eigener Produktionsbasis und einem eigenen Designteam. Neben der 2-jährigen Garantie bieten wir zwei kostenlose Vor-Ort-Inspektionen pro Jahr, eine 24-Stunden-Fehlerreaktion und einen lebenslangen Umzugsservice – so dass Ihre Investition langfristig unterstützt wird.
Technische Erkenntnisse & FAQ
Warum PIR über PUR für brandempfindliche Projekte wählen?
PIR hat einen Verbrennungsgrad B1, höher als PUR B2. Unter Feuer neigt seine Oberfläche dazu, zu kohlen und sich selbst zu löschen, anstatt Flamme zu verbreiten, was ihn zum bevorzugten Kern macht, wo strenger Brandschutz erforderlich ist. Für nicht brennbare Wände der A-Klasse wählen Sie eine Steinwolle oder MGO Kern stattdessen.
Wie gut ist die Isolierung und warum ist es wichtig?
Die Wärmeleitfähigkeit beträgt 0,018–0,024 W/(m·K) – unter den niedrigsten aller Reinraum-Panel-Kerne, etwa die Hälfte der typischen Mineralwolle oder EPS. Das bedeutet geringere Wärmeverluste und HVAC-Betriebskosten, und deshalb werden Einspritzpanels weit verbreitet für Kältelager und energieeffiziente Klimaanlagen verwendet.
Wie hilft die konvexe Nutstruktur Reinräumen?
Die konvexe Rillenverbindung sperrt die Platten zusammen, um eine ausgezeichnete Luftdichtigkeit und strukturelle Integrität zu gewährleisten und Luftleckagen zu begrenzen, so dass der Raum seinen Druck und seine Temperatur behält - wertvoll in Reinräumen, zentralen Klimaanlagen und chemischen Anwendungen.
Beeinflusst die externe Stahldicke die Qualität?
- Ja. - Ja. Die Verwendung von 0,8 mm Stahl anstelle von 0,5 mm verbessert die Oberflächenebeneiheit und die Schlagbeständigkeit deutlich. Wir helfen Ihnen, die Stahldicke gegen das Budget für Ihre Anwendung auszugleichen.
Was ist der Unterschied zwischen Framed und Frameless Panels?
Das PUR-Panel verwendet einen Aluminium- oder Eisenrahmen, der durch ein zentrales Aluminiumprofil verbunden ist; die PIR-Platte ist rahmenlos und auf einer vollautomatischen, kontinuierlichen Linie hergestellt. Wir empfehlen den Bau basierend auf Ihren Brand-, Struktur- und Budgetbedürfnissen.
Welche Dicke, Breite und Farbe kann ich bestellen?
Plattendicke und Breite sind an Ihr Projekt anpassbar; Standardfarben sind RAL 9002 und 9010 mit kundenspezifischen Farben verfügbar. Senden Sie uns Ihr Isolationsziel und wir bestätigen den Bau und das Datenblatt vor der Produktion.
Holen Sie sich Ihr Injektionspanel-Angebot
Sagen Sie uns PUR oder PIR, Stahldicke, Farbe und Plattengrößen. Unsere Ingenieure empfehlen den richtigen Bau und senden einen wettbewerbsfähigen Werksdirektpreis - mit einer kostenlosen Probe auf Anfrage. Typische Antwort innerhalb von 24 Stunden.
