Koordinierung von Reinraumdeckenpanelen mit FFU-Gittern, Sprinklern, Beleuchtung und Zugangslücken in Halbleiterfabriken
In Halbleiterreinräumen ist die Decke keine leere Oberfläche. Es ist eine koordinierte Serviceebene, in der FFU-Netzsysteme, Reinraum-Deckenpaneele, Sprinkler, LED-Beleuchtung, Zugangsluken, Kabelwege und Druckgrenzen um Platz konkurrieren.
Reinraum Deckensystem Lüfter Filtereinheit modularer Reinraum technische Beratung
Ein Halbleiterdeckenpaket ist erfolgreich, wenn es das Luftströmungslayout, das Brandschutzlayout, das Beleuchtungslayout und das Wartungslayout im gleichen Gespräch hält. Wenn diese Geschäfte separat koordiniert werden, kann ein Reinraum eine Zeichnungsüberprüfung bestehen und trotzdem Standortkonflikte über der Prozessbahn erzeugen.
Deckenrasterlogik
Beginnen Sie mit Luftstrom, dann sperren Sie das Grid

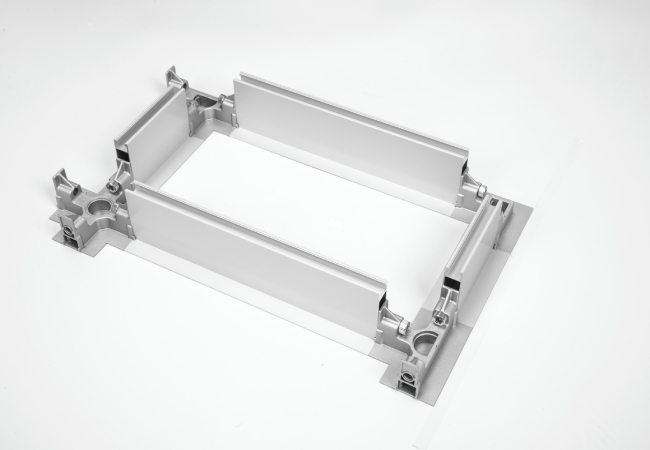

Das FFU-Deckengittersystem sollte aus Raumklassifizierungszielen, Wärmelast, Werkzeugabgas, Rückluftwegen und zukünftigem Servicezugang entwickelt werden. Für Halbleiterbereiche mit hoher Dichte ist das Gitter nicht nur ein Trägerrahmen. Es wird zur Referenz für FFUs, leere Platten, Filteraustauschwege, Beleuchtungspositionen und Strukturhänger.
Ein praktischer Koordinationsschritt besteht darin, das Deckenmodul erst nach der gemeinsamen Überprüfung der Prozessbahnkarte, der Anlagenhöhe, der Wartungsfreien und des Luftstromkonzepts einzufrieren. Wonclean Deckensysteme können für modulare Layouts angepasst werden, aber der Vorteil ist am stärksten, wenn Servicekonflikte in der Konstruktionsphase beseitigt werden.
ISO 14644-4 Beratung für Reinraum-Konstruktion, Bau und Inbetriebnahme, einschließlich neuer, modifizierter und renovierter Reinraum-Installationen. Für ein Deckenpaket bedeutet das, dass die Anforderungen in messbare Koordinierungsdokumente übersetzt werden sollten, nicht nur in Layoutzeichnungen.
Koordination des Handels
Sprinkler, Lichter und FFUs benötigen eine gemeinsame Deckenkarte

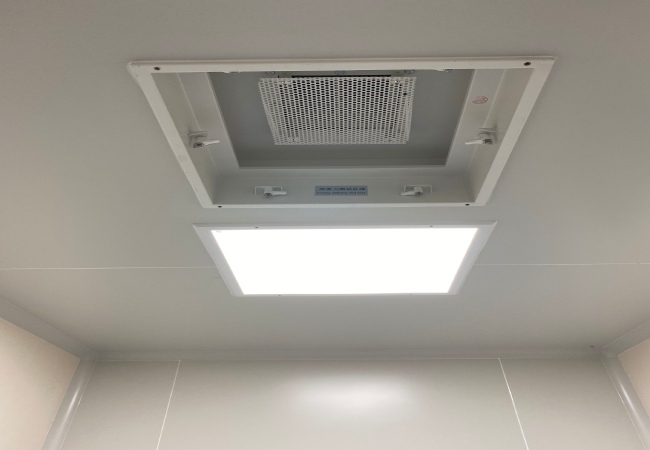

Sprinklerköpfe, LED-Leuchten und FFU-Module erscheinen bei getrennter Betrachtung oft einfach. Der Konflikt tritt auf, wenn die endgültige Deckenebene gleichzeitig Luftverteilung, Brandabdeckung, visuellen Komfort und Bedienbarkeit bewahren muss. Ein Sprinkler zu nah an einer FFU-Fläche kann die Wartung beeinträchtigen. Eine leichte Reihe ohne Filterzugangsplanung kann unangenehme Servicearbeiten zwingen. Eine Zugangsluke ohne Freiraum darüber wird eher dekorativ als nützlich.
| Deckenartikel | Hauptrisiko | Koordinierungsreaktion |
|---|---|---|
| FFU-Module | Ungleichmäßiger Luftstrom, unzugängliche Filter oder elektrische Staus. | Reservierungszonen, Stromausfälle und Ersatzfreiheit. |
| Sprinklerköpfe | Feldverlagerung, Deckendurchdringungen oder Feuerprüfungsverzögerung. | Koordinieren Sie sich frühzeitig mit Code-Berater und genehmigtem Sprinkler-Layout. |
| Beleuchtung | Blender, Schatten und Konflikt mit Filtermodulen. | Ausrichten Sie die Lichter auf Arbeitszonen und den Zugang zum Deckennetz. |
| Zugangsluken | Keine praktische Reichweite für Dämpfer, Verkabelung oder Sensoren. | Karten Sie, was jede Luke vor der Herstellung bedienen soll. |
Panels und Luken
Cleanroom False Deckenpaneele sollten nicht zu Guesswork werden

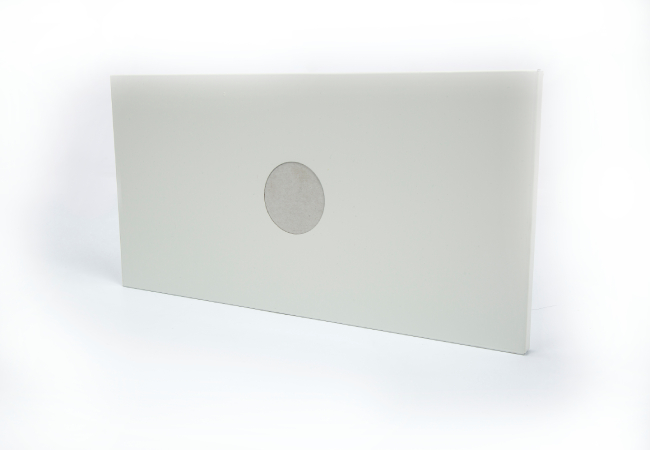

Reinraum falsche Deckenpaneele können austauschbar aussehen, aber jede Panelposition kann eine andere Funktion tragen: Leergeschluss, Filterstütze, Lichtintegration, Zugangsluke, Sensoröffnung oder Service-Penetration. Wenn der Deckenplan diese Funktionen nicht identifiziert, können Installateure vor Ort Entscheidungen treffen, die die Reinigungsfähigkeit schwächen oder die Qualifikation verzögern.
Für Halbleiterfabriken sollte der Paneelplan den Paneeltyp, die Gittergröße, die Lastannehmung, die Dichtungs- oder Dichtungsansätze, benachbarte Dienste und Inspektionsstellen umfassen. Ein fabriksaufbereitetes Zugangspanel ist leichter zu dokumentieren als eine spätere Feldöffnung, insbesondere wenn es über einem Werkzeugfach sitzt, der nach der Installation der Ausrüstung schwer zu betreten ist.
NFPA 13 ist allgemein für die Konstruktion und Installation von automatischen Sprinklersystemen bezeichnet. Die Koordination der Reinraumdecken sollte immer mit der lokalen Behörde, dem Brandschutzingenieur und dem Projektcode überprüft werden, da die Anforderungen an Sprinkler nicht allein von Reinraumlieferanten gelöst werden können.
Qualifikationsansicht
Das Deckenlayout muss nach der Installation prüfbar sein
ISO 14644-3 umfasst Reinraumleistungsprüfmethoden wie Luftstrom, Druckdifferenz, Rückgewinnung und filterbezogene Prüfungen. Ein schwer zugängliches Deckenlayout ist auch schwer zu testen, zu beheben und zu warten.
Überprüfen Sie vor der Freigabe des Deckenpakets, ob die Prüfstellen, der Filterleckagezugriff, die Ausgleichseinrichtungen, die Drucksensoren und die Erwartungen zur Raumrückgewinnung mit der tatsächlichen Deckenanordnung kompatibel sind. Ziel ist es nicht, Komplexität hinzuzufügen; es ist, die installierte Decke für das Team, das sie qualifizieren muss, verständlich zu machen.
Technische Faktenprüfung
Was dieser Artikel tut und nicht behauptet
- Der Artikel behauptet nicht, dass Deckenpaneele allein die ISO-Klasse bestimmen; die Klassifizierung von Partikeln in der Luft wird durch die Prüfung der Partikelkonzentration unter ISO 14644-1.
- Abstand und Konstruktion der Sprinkler müssen vom Brandschutzingenieur und der zuständigen Behörde bestätigt werden; Reinraum Layout sollte nicht überwinden Lebenssicherheit Anforderungen.
- Die FFU-Netzkoordination sollte Wartungsfreiheit, elektrischen Zugang und Ersatzwege umfassen, nicht nur die anfängliche Luftstromverteilung.
- Fabrikvorbereitete Platten und dokumentierte Durchdringungen reduzieren unkontrolliertes Feldschneiden, aber vor der Qualifizierung ist immer noch eine Standortüberprüfung erforderlich.
Referenzierte technische Normen
Quellen zur Überprüfung während des Engineering
- ISO 14644-4 : in diesem Artikel verwendet, in dem Design, Bau und Inbetriebnahme diskutiert werden.
- ISO 14644-3 : verwendet, wo Luftstrom, Druck, Rückgewinnung und Reinraum-Prüfbarkeit diskutiert werden.
- ISO 14644-1 : für die Klassifizierung der Luftreinheit von Partikeln bezeichnet.
- NFPA 13 : verwiesen, wo die Koordination des Sprinkler-Layouts diskutiert wird.
FAQ (häufig gestellte Fragen)
Häufige Fragen
Was ist ein FFU Deckengittersystem?
Es handelt sich um ein Deckenstütz- und Koordinationssystem für Lüfterfiltereinheiten, Panels und Servicelemente. In Halbleiterprojekten hilft es auch bei der Organisation von Wartungszugriffen, Beleuchtung und Service-Routing.
Kann der Reinraum nach der Installation gewechselt werden?
Einige Panels können gewechselt werden, aber späte Änderungen können Dichtungen, Luftstrom, Sprinkler-Layout und Inbetriebnahmeaufzeichnungen beeinflussen. Kritische Öffnungen sollten vor der Herstellung geplant werden.
Reduzieren Sprinkler die Reinraumleistung?
Sprinkler sind nach der geltenden Brandcode-Basis erforderlich. Die technische Aufgabe besteht darin, ihren Standort mit dem Reinraum-Deckengitter zu koordinieren und unnötige Feldkonflikte zu vermeiden.
Warum sind Zugangslücken wichtig?
Zugangsluken ermöglichen es Technikern, Ventile, Dämpfer, Verkabelung und Sensoren ohne unkontrollierte Deckenschäden zu überprüfen und zu warten. Sie sollten mit bestimmten Servicepunkten verbunden sein.
