Integration von Wandpanelen und Decken in sterilen Füllreinräumen: Druck-, FFU- und reinigbare HPL-Oberflächen
Technische Konstruktionsanleitung | Sterile Filling Cleanroom
Integration von Wandpanelen und Decken in sterilen Füllreinräumen: Druck-, FFU- und reinigbare HPL-Oberflächen
In sterilen Füllumgebungen können Wandpaneele und Decken nicht als getrennte Verpackungen gestaltet werden. Druckkaskade, HEPA- oder FFU-Versorgung, Rückluftstrom, reinigbare HPL-Oberflächen, versiegelte Durchdringungen und Inspektionszugang müssen zusammenarbeiten, um die Verschmutzungskontrollstrategie zu schützen.
steriler Füllreinraum Reinraum Wand Decke Integration FFU Reinraum Decke reinigbare HPL Oberfläche
| DruckKontrollieren Sie Leckagen durch Wände, Türen und Decken. | FFU/HEPAKoordinieren Sie Liefer-, Rück- und Servicezugang. | HPLÜberprüfen Sie die Reinigbarkeit und chemische Kompatibilität. | Anhang 1Unterstützung der Kontaminationskontrollstrategie. |
Ein steriler Füllreinraum ist ein kontrolliertes System, nicht eine Sammlung von Platten, Lampen und Filtern. Die kritische Konstruktionsfrage besteht darin, wie jede Wand, Decke, Tür, Rücklaufweg und Dienstdurchdringung die Luftströmungsrichtung, die Druckstabilität, die Reinigung und die Qualifikationsnachweise beeinflussen.

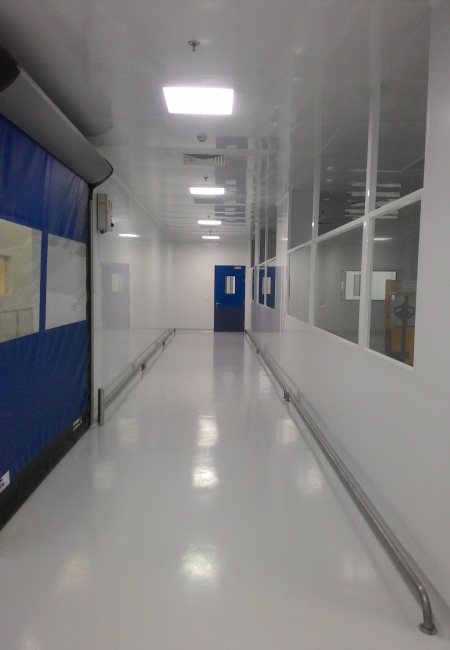

Systemintegration
Wand- und Deckenpakete müssen eine Kontaminationskontrolle-Logik teilen
In sterilen Füllstützräumen definieren Wandplatten reinigbare Grenzen und Druckzonen; Decken tragen HEPA-Diffusoren, FFUs, Lichter, Zugangspanele, Sensoren und manchmal Rückkehr. Wenn diese Systeme separat konzipiert werden, können sich im Raum schwer zu reinigende Flügel, ungeplante Eindringungen, blockierter Servicezugang oder instabile Druckverhältnisse entwickeln.
EU GMP Anhang 1 betont die Kontaminationskontrollstrategie für sterile Arzneimittel. Die Raumhülle sollte daher Luftreinigkeit, Reinigung, Desinfektion, Personalstrom, Materialfluss, Wartung und Umweltüberwachung als damit verbundene Risiken unterstützen.
Wonclean-Konstruktionsprüfungen sollten Wandhöhen, Deckengitter, FFU- oder HEPA-Positionen, Türplan, Druckkaskade, HPL- oder beschichtete Oberflächenverbindung, Durchgänge, Rückgänge und Servicedrückgänge vor Fertigungsbeginn ausrichten.

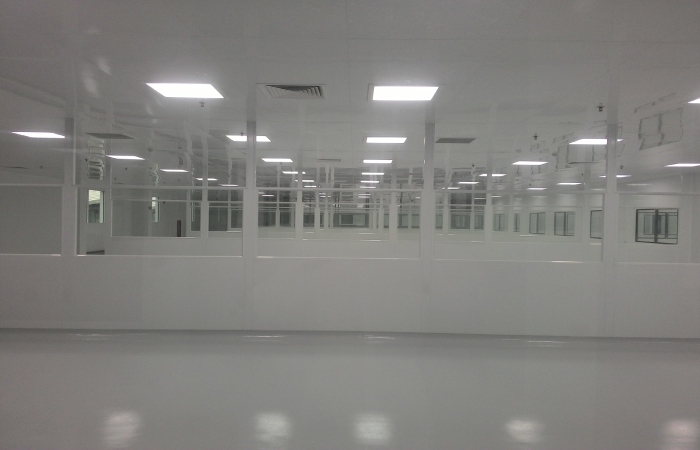

Druck und Luftstrom
Druckkaskade hängt von der Decke-zu-Wand-Grenze ab
ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration, während ISO 14644-3 unterstützt Reinraum-Testmethoden wie Druckunterschied, Luftstrom und installierte Filterleckagetests. Bei sterilen Füllbereichen beeinflussen sich diese Ergebnisse von der Qualität der Hülleinbindung.
Eine Druckkaskade kann durch kleine Wege ausfallen: Deckenumfangslücke, ungedichtete Zugangstafeln, Türleckage, Fensterrahmen, Elektroboxen, Durchgangsrahmen oder Diensthüllen. Diese Leckagen können während des Baus unsichtbar sein, aber bei der Balancierung und der Rauchvisualisierung offensichtlich sein.
| Schnittstelle | Technisches Risiko | Kontrollmethode |
|---|---|---|
| Decke-Wand-Gelenk | Leckage, Resttaschen und schwierige Reinigung. | Verwenden Sie versiegelte, spülbare und inspektierbare Umfangsdetails. |
| FFU- oder HEPA-Modul | Filter-Bypass, ungleichmäßiger Luftstrom oder schlechter Servicezugang. | Koordinieren Sie Deckengitter, Dichtung, Zugangs- und Leckageprüfpunkte. |
| HPL oder reinigbare Wandfläche | Reinigungschemie kann Kanten oder Gelenke beschädigen. | Überprüfen Sie Finish, Kantenschutz und Desinfektionsmittelkompatibilität. |
| Tür- und Fensterrahmen | Ledges, Leckagen und Dichtungsverlust beeinflussen Druck und Reinigung. | Koordinaten Sie Rahmenteife, Dichtstoffleitung, Verglasung und Inspektionszugang. |

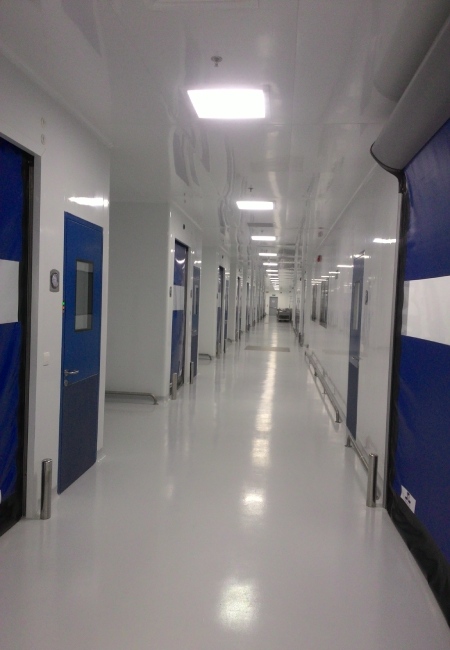

FFU und HEPA Decke
FFU- und HEPA-Standorte sollten mit Rücksendungen und Wartungsrouten geplant werden
Nicht jeder sterile Füllraum verwendet die gleiche Deckenstrategie. Critical Grade A-Schutz kann durch Isolatoren, RABS oder lokalisierten unidirektionalen Luftstrom gewährleistet werden, während umliegende Bereiche HEPA-Terminalversorgung oder FFUs gemäß der Kontaminationskontrollstrategie der Anlage verwenden können. Das Deckenlayout muss dem Prozessrisiko entsprechen und nicht einem allgemeinen Gitter.
Die Standorte der FFU- oder HEPA-Module sollten auf Rückkehrwege, Wärmebelastungen der Ausrüstung, Raumform, Bedienpositionen, Türöffnungen und Umweltüberwachungspunkte abgestimmt werden. Der Service-Zugang ist ebenso wichtig: Filteraustausch und Leckageprüfungen sollten möglich sein, ohne reinigbare Wand- und Deckenfinishes zu beschädigen.
Bei sterilen Füllsuiten sollte die Decke zusammen mit dem Wandsystem überprüft werden, damit Druckgrenzen, Leuchten, Sprinkler- oder Feuergeräte, Sensoren und Kabeldurchdringungen keine versteckten Kontaminations- oder Leckagerisiken verursachen.

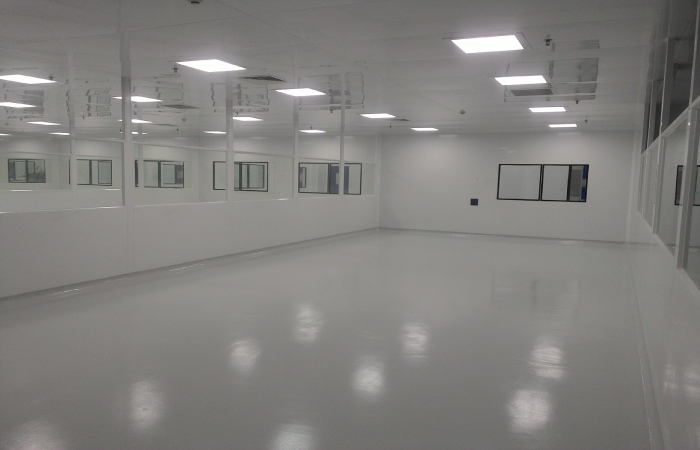

Reinigbare HPL Oberflächen
Reinigbare HPL-Oberflächen benötigen Kanten, Gelenke und Desinfektionsmittel
HPL kann eine praktische Reinraumwandfläche sein, wenn die Qualität, das Substrat, der Kantenschutz und das Installationsdetail dem Reinigungsprogramm entsprechen. Das Risiko liegt selten in der Mitte des Panels; es ist in der Regel ausgesetzt Kanten, Gelenke, Durchdringungen, Ecken, Covering und Schnittstellen zu Türen oder Fenstern.
ASTM D1308 und ASTM D543 sind nützliche Referenzen bei der Diskussion über chemische Exposition und Materialbeständigkeit. Das Projekt sollte noch tatsächliche Desinfektionsmittel, Kontaktzeit, Wischmethode und Akzeptanzkriterien definieren.
Für sterile Füllstützbereiche sollten HPL- oder beschichtete Plattensysteme glatt, nicht vergießen, mit der Reinigungschemie kompatibel und nach wiederholter Desinfektion einfach zu überprüfen sein. Dichtungsmittel und Beschichtungen müssen mit der gleichen Sorgfalt wie die Plattenfläche ausgewählt werden.
Qualifikationsbereitschaft
Integrierte Zeichnungen reduzieren Qualifikationsüberraschungen
ISO 14644-4 verbindet Reinraum-Design, Bau und Inbetriebnahme. Für sterile Füllumgebungen sollte das Wand- und Deckenpaket qualifizierungsbereite Aufzeichnungen erstellen: Plattenlayout, Deckengitter, HEPA/FFU-Zeitplan, Druckkarte, Tür- und Fensterplan, Penetrationsliste, Dichtmitteldaten, Oberflächenmaterialdaten und Inspektionspunkte.
FDA-Leitlinien zur aseptischen Verarbeitung ebenfalls betont die Reinraumkontrolle als Teil der CGMP-Erwartungen für die sterile Arzneimittelherstellung. Für Ingenieurteams bedeutet dies, dass der Raum prüfbar und wartbar sein sollte: Luftströmungsvisualisierung, Druckprüfungen, installierte Filterleckagetests, wo angegeben, Wiederherstellungsverhalten und Reinigungsprüfung sollten nicht durch schlechten Zugang blockiert werden.
Das beste Design ist ein Design, bei dem das Validierungsteam jede Reinraumgrenzentscheidung auf einen Grund zur Kontaminationskontrolle zurückverfolgen kann.
Technische Faktenprüfung
Quellengestützte Fakten, die in diesem Artikel verwendet werden
| Tatsache verwendet | Quelle | Design-Implikationen |
|---|---|---|
| Die Cleanroom-Klasse basiert auf der Luftpartikelkonzentration. | ISO 14644-1 | Wand- und Deckensysteme sollten Partikelkontrolle und -verifizierung unterstützen. |
| Reinraum-Testmethoden umfassen Druckunterschied und installierte Filterleckageprüfung. | ISO 14644-3 | Deckenfilter und Raumhüllendetails müssen prüfbar sein. |
| Reinraum-Design und Inbetriebnahme sollten koordiniert werden. | ISO 14644-4 | Wandpaneele, Deckengitter, Türen und Dienstleistungen sollten gemeinsam überprüft werden. |
| Sterile Fertigung Führung erfordert Kontaminationskontrolle Denken. | EU GMP Anhang 1 | Umschlagsdesign sollte CCS, Reinigung und Überwachung unterstützen. |
| Aseptische Verarbeitungsführung verbindet Reinraumkontrolle mit CGMP-Erwartungen. | FDA-Leitlinien zur aseptischen Verarbeitung | Raumkontrollen sollten prüfbar, wartbar und dokumentiert sein. |
| Chemische Oberflächenbeständigkeit sollte an definierte Expositionsbedingungen gebunden sein. | ASTM D1308 und ASTM D543 | HPL und beschichtete Oberflächen sollten auf Desinfektionsmittel und Reinigungsfrequenz überprüft werden. |
Referenzstandards
Referenzstandards und Hinweise zum öffentlichen Zugang
- ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinraum-Luftreinheit nach Partikelkonzentration.
- ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
- ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
- EU GMP Anhang 1Offizielles PDF der Europäischen Kommission für die Herstellung steriler Arzneimittel.
- FDA-Leitlinien zur aseptischen VerarbeitungOffizielle FDA-Leitlinienseite für sterile Medikamenteprodukte, die durch aseptische Verarbeitung hergestellt werden.
- ASTM D1308 : offizielle ASTM-Seite für chemische Wirkungen auf klare und pigmentierte organische Oberflächen.
- ASTM D543offizielle ASTM-Seite zur Bewertung der Resistenz von Kunststoffen gegenüber chemischen Reagenzien. Vollständiger ISO- und ASTM-Text erfordert möglicherweise Kauf oder autorisierten Zugriff.
FAQ (häufig gestellte Fragen)
Sterile Füllung Wand- und Deckenintegration FAQ
Warum sollten Wandpaneele und Decken gemeinsam gestaltet werden?
Denn Druck, Luftstrom, Reinigung, Servicezugang und Leckagewege überqueren alle die Wand-Deckengrenze. Eine getrennte Konstruktion kann Lücken, Leisten oder unzugängliche Testpunkte schaffen.
Benötigt jeder sterile Füllreinraum FFUs?
Nein. Die Deckenstrategie hängt von Prozessrisiko, Schutzmethode der Klasse A, Hintergrundklasse, Isolator- oder RABS-Verwendung, Wärmelast, Luftströmungsmuster und Wartungsplan ab.
Sind HPL-Oberflächen für sterile Füllstützbereiche geeignet?
Sie können geeignet sein, wenn die HPL-Qualität, das Substrat, der Kantenschutz, die Dichtmittel und die Reinigungskompatibilität den Desinfektionsmittel- und Inspektionsanforderungen der Anlage entsprechen.
Welche Aufzeichnungen helfen, das Wand- und Deckenpaket zu qualifizieren?
Nützliche Aufzeichnungen umfassen Panel Layout, Deckengitter, HEPA- oder FFU-Zeitplan, Druckkarte, Tür- und Fensterplan, Penetrationsliste, Materialdaten, Dichtmitteldaten, installierte Filtertests und Inspektionsaufzeichnungen.
Wonclean Engineering Hinweis
Entwerfen Sie den Umschlag rund um Luftstrom, Reinigung und Evidence
Für die sterile Füllung von Reinräumen sollten Wandpaneele und Decken als eine kontrollierte Hülle behandelt werden. Der Reinraum wird einfacher zu testen, zu reinigen und zu pflegen, wenn Druckgrenzen, FFU- oder HEPA-Positionen, HPL-Oberflächen, Türen, Fenster und Durchdringungen frühzeitig abgestimmt werden.
