Mobile und containerisierte Pharma-Reinräume: Designpunkte für schnelle ISO-konforme Kapazität
Technischer Einsatzleitfaden | Mobile Pharma Cleanroom
Mobile und containerisierte Pharma-Reinräume: Designpunkte für schnelle ISO-konforme Kapazität
Ein mobiler oder containerisierter Pharmareinraum kann eine kontrollierte Kapazität schnell hinzufügen, aber die Geschwindigkeit entfernt nicht die Notwendigkeit für ISO-Klassifizierung, GMP-Risikoverprüfung, HEPA-Filtration, Druckkaskade, Versorgungsunternehmen, Reinigungszugang und dokumentierte Qualifikation nach Transport und Installation.
mobile Pharma Reinraum containerisierter Reinraum ISO-konformer Reinraum Reinraum Druckregelung
| ISO-KlasseDefinieren Sie Partikelgrenzen und Betriebszustand vor der Herstellung. | DruckSchützen Sie saubere Zonen mit kontrollierter Leckage und Türlogik. | DienstleistungenPlanen Sie Strom, HVAC, Abläufe, Alarme und Service-Zugang. | IQ/OQBestätigen Sie die Leistung nach dem Versand und der Standortverbindung. |
Containerisierte Reinräume sind wertvoll für die Pilotfertigung, temporäre Pharmakapazitäten, regionale Versorgungsunterstützung, Labor-Überfluss und schnelle Projektpläne. Die technische Herausforderung besteht darin, ein bewegliches Paket wie ein qualifizierter Reinraum zu verhalten, sobald es platziert, angeschlossen, ausgewogen und betrieben wird.
Bereitstellungslogik
Schnelle Kapazität beginnt immer noch mit einem risikobasierten URS
Das erste Dokument für einen mobilen Pharmareinraum sollte keine Containerzeichnung sein. Es sollte eine Spezifikation der Benutzeranforderungen sein, die den Prozess, die Produktexposition, die Reinigungsmethode, die Raumbelegung, die Materialroute, die Abfallroute, die Überwachungsbedürfnisse und die Akzeptanzkriterien definiert.
EU GMP Anhang 1 betont die Kontaminationskontrollstrategie für die sterile Fertigung. Selbst wenn ein containerisierter Raum für Unterstützung, Probenahme, Komponentenpräparation oder temporäre Kapazität verwendet wird, sollte das Design zeigen, wie Kontaminationswege kontrolliert werden.
Wonclean sollte das Layout, das HVAC-Konzept, die Wand- und Deckenschnittstellen, Türen, Passboxen, die Druckkaskade, die Versorgungsdurchdringungen und die Qualifikationsverantwortungen einfrieren, bevor das Modul die Fabrik verlässt.
ISO-Klasse und Luftstrom
ISO-Konformität erfordert gemessene Partikelleistung, nicht nur eine Filterliste
ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration. Ein mobiler Reinraum sollte definieren, ob der Akzeptanzstand wie gebaut, im Ruhezustand oder in Betrieb ist. Dies ist wichtig, weil ein kleiner Behälter ein begrenztes Volumen hat und die Bewegung des Bedieners das Luftstromverhalten schnell ändern kann.
ACH ist für die Messung des Luftstroms nützlich, beweist aber nicht allein die ISO-Klasse. Die Konstruktion muss den HEPA-Filterort, den Rücklaufweg, die Wärmelast, die Türleckage, die Druckdifferenz, die Erholungserwartung und die Anzahl der Bediener oder Wagen im Modul berücksichtigen.
| Designartikel | Risiko, wenn verpasst | Überprüfungspunkt |
|---|---|---|
| Zustand der ISO-Klasse | Partikelergebnisse sind nicht zwischen Fabrik und Standort vergleichbar. | Definieren Sie wie gebaut, in Ruhe oder betriebliche Tests. |
| Druckkaskade | Türöffnungen und Leckagen können den beabsichtigten Luftstrom umkehren. | Messung von Raumdruck und Alarmreaktion. |
| Installierte Filterintegrität | Transportvibrationen können Dichtungen oder Rahmen stören. | Führen Sie installierte Filterleckageprüfungen durch, wo angegeben. |
| Dienstleistungsanschluss | Probleme mit Strom, Abläufen oder Kondensat können die Reinraum-Stabilität beeinflussen. | Überprüfen Sie die Verbindung-Checkliste während des SAT/IQ. |
HVAC und Utilities
Das Utility-Paket bestimmt, ob das Modul qualifiziert bleiben kann

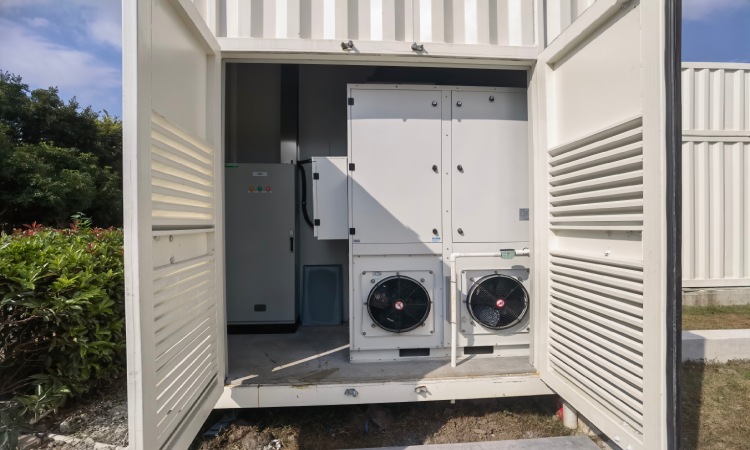

Ein containerisierter Pharmareinraum braucht mehr als saubere Platten und HEPA-Filter. Das Versorgungspaket sollte elektrische Belastung, gegebenenfalls Backup-Strategie, Kühlungs- oder Kühlwasser-Schnittstelle, Kondensatsregelung, Abgasbedarf, Drucksensoren, Alarme, Beleuchtung, Notfallzugang und Servicefreiheiten definieren.
ISO 14644-3 deckt Reinraum-Prüfmethoden wie Luftströmung, Druckdifferenz und Leckageprüfungen installierter Filtersysteme ab. Die praktische Implikation ist einfach: Wenn die Ausrüstung unzugänglich ist, werden Tests und Wartung inkonsistent sein.

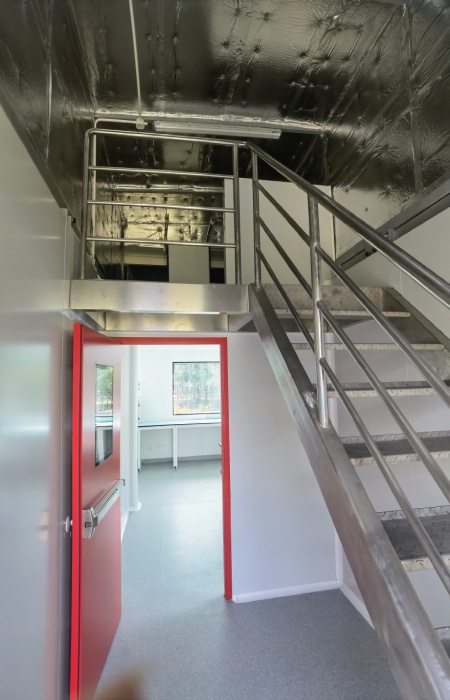

Für den mobilen Einsatz sollten HVAC-Komponenten vor Wetter geschützt sein, für Filterwechsel und Service zugänglich sein und soweit praktisch, von der Reinzonen isoliert sein. Servicearbeiten sollten keine unnötige Öffnung qualifizierter Räume erfordern.
Transport und Qualifikation
Fabrikprüfungen helfen, aber die Standortqualifizierung kann nicht überspringen werden
Ein mobiler Reinraum kann in der Fabrik montiert und in der Fabrik überprüft werden, aber Transport, Heben, Nivellierung und Standortverbindung können den Zustand von Filtern, Dichtungen, Türen, Platten, Dämpfern und Sensoren ändern. Die Fabrikzulassungsprüfung sollte daher mit der Standortzulassung, der Installationsqualifikation und den Betriebskontrollen gepaart werden.
ISO 14644-4 sich mit Reinraum-Design, Bau und Inbetriebnahme befasst. Für containerisierte Reinräume sollte die Inbetriebnahme Nivellierung, Schadensprüfung, Türbetrieb, Druckeinstellpunktbestätigung, Luftstromausgleich, Filterleckageprüfung, wo angegeben, Partikelprüfung und Alarmherausforderung umfassen.
Das Modul sollte mit Zeichnungen, Materialdaten, Filterliste, Instrumentierungsliste, Verdrahtungsschnittstelle, HVAC-Zeitplan, Reinigungsführung, Ersatzteilen und Testaufzeichnungen ankommen. Diese Dokumente erleichtern zukünftige Umzug oder Änderungskontrolle.
Technische Faktenprüfung
Quellengestützte Fakten, die in diesem Artikel verwendet werden
| Tatsache verwendet | Quelle | Design-Implikationen |
|---|---|---|
| Die Cleanroom-Klasse basiert auf der Luftpartikelkonzentration. | ISO 14644-1 | Ein containerisierter Raum benötigt noch Partikelprüfungen unter einem definierten Zustand. |
| Reinraumtests können Luftstrom, Druckdifferenz und installierte Filterleckagemethoden umfassen. | ISO 14644-3 | Das Modul muss Zugang zur Balancierung, Prüfung und Wartung ermöglichen. |
| Design, Bau und Inbetriebnahme sind in der Cleanroom-Lieferung miteinander verbunden. | ISO 14644-4 | Fabrikmontage sollte Standortstart und Qualifikationsaufzeichnungen füttern. |
| Sterile Fertigung Leitlinien betonen Kontaminationskontrollstrategie. | EU GMP Anhang 1 | Die mobile Kapazität sollte noch Kontaminationswege und -kontrollen definieren. |
Referenzstandards
Referenzstandards und Hinweise zum öffentlichen Zugang
- ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinraum-Luftreinheit nach Partikelkonzentration.
- ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
- ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
- EU GMP Anhang 1Offizielles PDF der Europäischen Kommission für die Herstellung steriler Arzneimittel. Der vollständige ISO-Text erfordert möglicherweise einen Kauf oder autorisierten Zugriff.
FAQ (häufig gestellte Fragen)
Mobile und Containerisierte Pharma Cleanroom FAQ
Kann ein Containerreinraum die Anforderungen der ISO-Klasse erfüllen?
Ja, wenn der Raum unter dem vereinbarten Belegungszustand für die erforderliche ISO-Klasse konstruiert, installiert und getestet ist. Der Containerbau allein beweist keine ISO-Leistung.
Ersetzen Werksprüfungen die Standortqualifizierung?
Nein, Werksprüfungen sind wertvoll, aber Transport und Standortverbindung können Filter, Dichtungen, Luftstrom und Druck beeinflussen. Site-Akzeptanz, IQ- und OQ-Stil-Kontrollen sollten immer noch durchgeführt werden.
Welche Dienstleistungen sollten für einen mobilen Pharma-Reinraum geplant werden?
Planen Sie Strom, HVAC oder Kühlschnittstelle, Kondensat, Abgase, falls erforderlich, Alarme, Drucküberwachung, Beleuchtung, Zugangsregelung, Abläufe, falls erforderlich und Wartungsfreiheit.
Ist ein mobiler Reinraum für die sterile Fertigung geeignet?
Es hängt von Prozessrisiko, Qualitätsanforderungen, Kontaminationskontrollstrategie, aseptischer Technologie, Überwachungsplan und regulatorischen Erwartungen ab. Ein qualifiziertes Qualitäts- und Validierungsteam sollte die Akzeptanzkriterien festlegen.
Wonclean Engineering Hinweis
Mobile Kapazität als Cleanroom-System behandeln
Ein schnell einsetzbarer Reinraum sollte keine Abkürzung bei Reinraum-Engineering sein. Die besten mobilen Systeme kombinieren reinigbare Wand- und Deckenpaneele, kontrollierten Luftstrom, bedienbare HVAC, Drucküberwachung, dokumentierte Schnittstellen und Standortqualifizierungsbereitschaft.
