Container-Labor-Design für Pharma-Renovierungsprojekte: Temporarier QC-Raum, ohne die Produktion einzustellen

Technischer Artikel | Pharma / Medizin

Container-Labor-Design für Pharma-Renovierungsprojekte: Temporarier QC-Raum, ohne die Produktion einzustellen

Verwenden Sie Container-Labordesign, um temporäre QC-Reinräume während der Pharma-Renovierung zu schaffen, Reinraum-Panels, HVAC, Versorgungsunternehmen, Probenfluss und Validierungsschnittstellen zu koordinieren.

Reinraum Wandsystem Reinraum Türen Luftduschraum Passbox

Ein pharmazeutisches Renovierungsprojekt hat oft zwei konkurrierende Anforderungen: Die Anlage muss ihre Anlage verbessern, erweitern oder reparieren, aber die routinemäßige Qualitätskontrolle kann nicht einfach verschwinden. Ein vorübergehendes QC-Labor kann die Kontinuität der Probenprüfung bei Abschaltfenstern, phasiertem Bau oder Austausch von Geräten schützen. Container-Labor-Design ist in dieser Situation nützlich, da es die Reinraum-Hülle, HVAC-Routen, Türen, Service-Panels und Utility-Schnittstellen in ein gesteuertes Modul verpackt, das vorbereitet werden kann, bevor die Hauptrenovierung ihre beschäftigteste Phase erreicht.

Technische Referenzen verwendet

Dieser Artikel referenziert EU GMP Anhang 1 für Kontaminationskontrollprinzipien, ISO 14644-1 zur Reinraumklassifikation, ISO 14644-2 zur Überwachung von Beweisen, ISO 14644-4 für Design und Start-up und FDA Prozessvalidierungsanleitung für Lebenszyklusqualifizierung und Change Control Thinking.

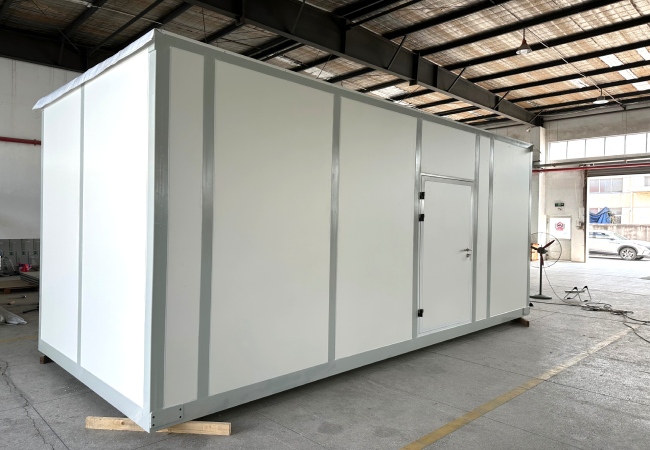

Fabrikgebautes Containerlabormodul für temporären pharmazeutischen QC-Raum mit Reinraum-Panels und Reinraum-Tür
Empfohlene Bildposition 1. Verwenden Sie vor dem Einsatz ein Werk-gebautes Container-Labor-Außenfoto, das die Reinraum-Hülle, die Zugangstür und den modularen Rahmen zeigt.

Renovierung Herausforderung

Vorübergehend bedeutet nicht informell

Ein temporärer QC-Raum kann Wochen oder Monate lang funktionieren, aber jedes Probenergebnis kann immer noch die Chargendisposition, die Umwelttendenzen, die Reinigungsprüfung oder die Untersuchungsarbeit unterstützen. Das bedeutet, dass das temporäre Labor unter der gleichen Qualitätssituation wie ein permanenter Raum geplant werden muss. Das containerisierte Labor muss das permanente Labor nicht in jedem Detail kopieren, aber es muss die Probenintegrität, nachverfolgbare Workflows und kontrollierten Zugriff schützen.

Die erste Entscheidung ist Umfang. Einige Renovierungsprojekte erfordern nur eine Muster-Empfang und Dokumentation. Andere benötigen Vorbereitungsbänke, Inkubator-Staging, beibehaltene Probenhandlung, Gerätekalibrierungsunterstützung oder Umweltüberwachungsverarbeitung. Sobald der Umfang definiert ist, kann das Containerlabor in Reinzonen, Stützzonen und Servicezonen unterteilt werden, wobei Türen und Durchgänge entsprechend dem tatsächlichen Probenstrom platziert werden.

Container Labor Design Entscheidungen für Pharma Renovierungsprojekte.
Entscheidung Was zu definieren ist Warum es wichtig ist
Betriebszweck Temporäre QC-Prüfung, Unterstützung der Umweltüberwachung, Probenvorbereitung oder Dokument-/Kontrollpunkt. Verhindert Überdimensionierung oder Untergestaltung des Reinraummoduls.
Saubere Zonen Raumfolge, Druckrichtung, Transfertüren, Passboxpositionen und Kleidererwartungen. Kontrolliert den Probenfluss und begrenzt das Kontaminationsrisiko auf Bauflächen.
HVAC HEPA-Filtration, Luftwechselstrategie, Temperatur-/Feuchtigkeitsgrenzen und Abgasbedarf. Unterstützt ISO 14644 Klassifizierung und stabiler Laborbetrieb.
Dienstleistungen Schnittstellen für Strom, Daten, Wasser, Ablauf, Druckluft, Gas und Notfall. Bestimmt, ob das Modul schnell ohne unsichere Standortimprovisation angeschlossen werden kann.

Reinraum Umschlag

Container Labs benötigen die gleiche Wand-, Tür- und Dichtungsdisziplin

Ein containerisiertes Labor ist eingeschränkter als ein herkömmlicher Raum. Jeder Wandabschnitt muss mehr Verantwortung tragen, da Bänke, Versorgungsunternehmen, Türschwingeln, Druckinstrumente und Servicezugang in einen kleineren Fußabdruck komprimiert werden. Reinraum-Wandpaneele sollten für Ebenheit, Reinigbarkeit, Schlagfestigkeit, Dichtkompatibilität und die Fähigkeit ausgewählt werden, geplante Eindringungen ohne Feldschnittchaos zu empfangen.

Reinraumtüren sind ebenso wichtig. Eine Tür in einem vorübergehenden QC-Labor kann gleichzeitig als Kontaminationsgrenze, Logistikroute und Notausgang dienen. Scharniere, Rahmen, Dichtungen, Schlüsselsätze und Sichtfenster müssen mit Druckrichtung und Bedienerbewegung abgestimmt werden. Wenn das Modul mehrere Räume verwendet, sollte die Türfolge eine praktische Druckkaskade und nicht nur eine ordentliche Grundrissplanung unterstützen.

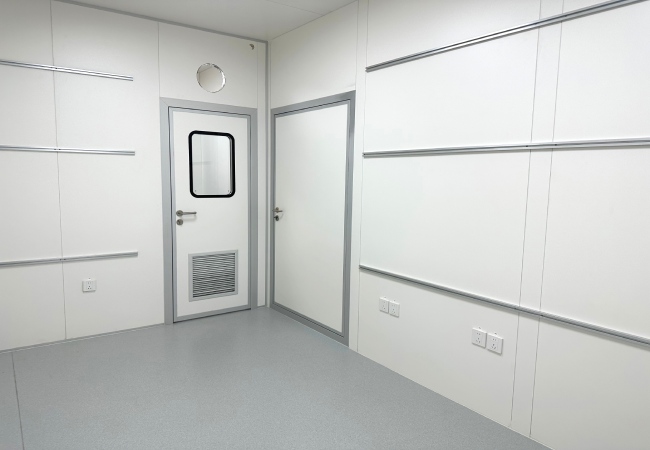

Container Labor Reinraum Innenraum mit weißen Wandpanelen Reinraum Tür Rückluftgitter und Versorgungsanschlüsse
Empfohlene Bildposition 2. Verwenden Sie ein Innenbild, das Reinraum-Wandpaneele, Reinraum-Tür, Rückgrill und Versorgungsanschlüsse im Inneren des Moduls zeigt.

HVAC und Utilities

Die Servicestrategie sollte entworfen werden, bevor das Modul die Fabrik verlässt

Viele temporäre Reinräume scheitern aus, weil das Modul physisch komplett ist, aber nicht betrieblich anschließbar ist. Ein Containerlabor sollte eine frühe Versorgungsmatrix haben, die eingehende Strom, Entwässerung, Wasser, Druckluft, Daten, HVAC-Kondensat, Abgase, Alarmausgänge und zukünftige Bindungen anzeigt. Die Schnittstellen sollten von der Serviceseite aus zugänglich sein und nicht hinter Bänken oder fertigen Panels versteckt sein.

HVAC verdient bei Renovierungsprojekten besondere Aufmerksamkeit. Das temporäre Labor kann in der Nähe eines aktiven Baus, im Freien, in einer Lagerbucht oder neben einem Betriebsgebäude sitzen. Staub, Temperaturschwankungen, Zugangsbeschränkungen und Lärmbeschränkungen können die Leistung beeinflussen. ISO 14644-4 ist hier nützlich, weil es das Reinraumdesign als ein System einrahmt, das sich durch Design, Konstruktion und Inbetriebnahme bewegt, nicht nur einen Raum mit Filtern.

Für Probenvorbereitung und QC-Unterstützung reicht HEPA-Filtration allein nicht aus. Das Modul erfordert einen ausgewogenen Luftstrom, Druckprüfung, stabile Umgebungsbedingungen, Sensorzugang, Alarmlogik und eine definierte Reaktion, wenn Werte driften. Diese Details sollten im Qualifikationsplan berücksichtigt werden, bevor das temporäre Labor dringend benötigt wird.

Bereitstellungsfluss

Ein praktischer Weg vom URS zum temporären Betrieb

  1. Definieren Sie den vorübergehenden QC-Umfang. Listen Sie Probenarten, Instrumente, Bänke, Lagerung, Dokumentation und Abfallbehandlung auf.
  2. Freeze Layout und Schnittstellen. Koordinate Türen, Passboxen, Fenster, HVAC-Anschlüsse, Utility-Panels und Zugangsfreiheiten.
  3. Bauen und prüfen in der Fabrik. Kontrollpanel Montage, Türbestimmung, Durchdringungen, sichtbare Dienstleistungen und Dokumentation vor dem Versand.
  4. Installieren mit kontrollierten Tie-Ins. Verbinden Sie Versorgungsunternehmen, nivellieren Sie das Modul, schützen Sie Zugangswege und halten Sie Konstruktionsverschmutzung weg vom Labor.
  5. Qualifizieren Sie sich vor der Verwendung. Durchführung vereinbarter IQ/OQ-Prüfungen, Luftstromausgleich, gegebenenfalls Leckageprüfungen, Überwachungsprüfung und SOP-Übergabe.

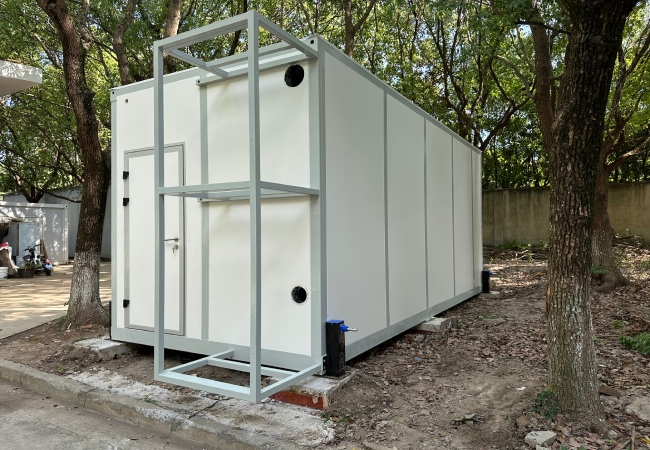

Vor Ort Container Labor Außenbereich mit modularen Reinraum Wandpanele Service Rahmen und Reinraum Zugangstür
Empfohlene Bildposition 3. Verwenden Sie ein Außenfoto vor Ort, das zeigt, wie sich das Modul mit seiner Bereitstellungsumgebung und dem serviceseitigen Rahmen verbindet.

Risikokontrolle

Wie man die üblichen temporären Laborfehler vermeidet

Der häufigste Fehler ist, das Containerlabor als Abkürzung rund um die technische Überprüfung zu behandeln. Ein temporäres Labor benötigt immer noch eine Spezifikation der Benutzeranforderungen, eine Konstruktionsüberprüfung, Änderungskontrolle, Inbetriebnahme, Qualifikation und Betriebs-SOPs. Der zweite Fehler besteht darin, zunächst den Container auszuwählen und den Workflow später in ihn zu zwingen. Der sauberere Ansatz besteht darin, mit dem Probenstrom zu beginnen und dann das Modul zu vergrößern.

Der dritte Fehler besteht darin, die Renovierungsgrenze zu ignorieren. Wenn das temporäre Labor zu nahe Baustaub, Abfallwege oder unkontrolliertem Personalverkehr platziert wird, muss sein Reinraum täglich gegen den Standort kämpfen. Zugangswege, Schutzbarrieren, Materialtransfer und Reinigungsfrequenz sollten gleichzeitig mit dem Modulort entschieden werden.

Vor dem Bau

Bestätigen Sie URS, Probenfluss, Raumfolge und Dienstliste.

Vor dem Versand

Kontrollieren Sie Paneele, Türen, Durchdringungen, HVAC-Öffnungen und Dokumentation.

Vor der Verwendung

Überprüfen Sie Installation, Druckrichtung, Überwachungspunkte und Bediener-SOPs.

Technische Faktenprüfung

Was dieser Artikel behauptet und was er nicht behauptet

Unterstützte Ansprüche

Ein containerisiertes Labor kann während der Renovierung einen vorübergehenden QC- oder Probenvorbereitungsraum bereitstellen, wenn Layout, HVAC, Reinraum-Umschlag, Versorgungsdienstleistungen und Qualifikation gemeinsam geplant werden. ISO 14644 und GMP-Leitlinien unterstützen risikobasierte Reinraumdesign und -überwachung.

Nicht beansprucht

Dieser Artikel besagt nicht, dass jedes Containerlabor standardmäßig GMP-bereit ist. Endgültige Reinraum-Klasse, Druckwerte, Qualifikationsakzeptanzkriterien und erlaubte Testaktivitäten müssen vom Eigentümer festgelegt und vor dem Gebrauch überprüft werden.

FAQ (häufig gestellte Fragen)

Container Labor Design: Häufig gestellte Fragen

Kann ein Containerlabor Pharma QC während der Renovierung unterstützen?

Ja, wenn die temporären QC-Aktivitäten definiert sind und das Modul vor der Verwendung für diese Aktivitäten konzipiert, angeschlossen und qualifiziert ist.

Welche Keywords zielt dieser Artikel auf?

Der Artikel richtet sich auf containerisiertes Labor, containerisierte Labormodule und Containerlabordesign für pharmazeutische Renovierung und temporäre QC-Anwendungen.

Was ist das größte technische Risiko?

Das größte Risiko besteht in einer Mismatch zwischen dem temporären Workflow und dem physischen Modul, insbesondere rund um HVAC, Versorgungsunternehmen, Druckrichtung und Probentransfer.
