Chemikalienbeständige Reinraumwandpaneele für pharmazeutische Desinfektionsumgebungen
Pharma-Reinräume werden viel aggressiver gereinigt, desinfiziert und geprüft als gewöhnliche kontrollierte Räume. Alkohol, Wasserstoffperoxid, Hypochlorit und Sporizide berühren nicht nur die sichtbare Oberfläche; im Laufe der Zeit stellen sie Beschichtungshaftung, HPL-Kanten, Plattenflüge, geschliffene Ecken, Türrahmen und Servicedurchdringungen in Frage.
Reinraum Panels Reinraum Wand Sandwichplatten HPL Reinraum Panel
| OberflächeWiderstand gegen Färbung, Schwellung, Kreide und Desinfektionsmittelangriff. | GemeinsamDichtung Panelkanten, Buchten, Fenster, Türen und Durchdringungen. | KernPassen Sie Brandwert, Steifigkeit, Ebenheit und Feuchtigkeitsrisiko. | BeweisKompatibilität der Dokumente mit dem eigentlichen ReinigungsSOP. |
Eine Wandplattenspezifikation für einen GMP-pharmazeutischen Raum sollte mit dem Desinfektionsregime beginnen. Wenn der Raum nur 70 Prozent IPA verwendet, unterscheidet sich das Risikoprofil von einem Raum, der Wasserstoffperoxid, Natriumhypochlorit und Sporizide dreht. Die richtige Platte ist nicht einfach "weiß und waschbar"; es ist ein System aus Flächenmaterial, Kern, Klebstoff, Gelenkprofil, Dichtmittel und Montagedetail, das nach wiederholter chemischer Exposition reinigbar bleibt.
Regulatorischer Fahrer
Warum Desinfektion die Spezifikation der Wandplatte ändert
EU GMP Anhang 1 besagt, dass die freigestellten Reinraum-Oberflächen glatt, undurchsichtig und unzerbrochen sein sollten und dass Reinraum-Materialien wiederholte Anwendungen von Reinigungs-, Desinfektionsmitteln und Sporiziden ermöglichen sollten, wenn sie verwendet werden. Dadurch wird die Wandplatte aus einem Bauprodukt Teil der Verschmutzungskontrollstrategie.
Die gleiche Logik erscheint in der FDA-Leitlinien zur aseptischen Verarbeitungdie sich auf glatte, harte, leicht reinigbare Wände und ein System zur Reinigung und Desinfektion des Raumes in aseptischen Verarbeitungsbereichen bezieht. Für Wandpaneele ist die praktische Frage einfach: Kann die installierte Oberfläche nach Jahren des Abwischens, des Aufpralls, der Luftfeuchtigkeit, des Temperaturzyklus und der Wartung noch gereinigt und desinfiziert werden?
Wenn die Oberfläche kreidig, gefärbt, gerissen, geschwollen, delaminiert oder an den Nähten offen wird, ist das Problem nicht mehr kosmetisch. Die Wand kann Partikel, Fallrückstände, Hafen mikrobielle Risiko werfen oder Orte schaffen, die schwer zu überprüfen sind.
Material System
Chemische Beständigkeit ist mehr als das sichtbare Gesichtsblatt
Desinfektionsmittelkompatibilität sollte über das gesamte Wandsystem hinweg bewertet werden. Die exponierte HPL- oder beschichtete Stahlfläche ist die erste Verteidigung, aber Flüssigkeit kann zu Schnittkanten, Platten-zu-Platten-Verbindungen, gebogenen Ecken, Türrahmen, Fensterrahmen, Passboxen, Rohrhülsen und Elektroboxen migrieren. Eine chemisch beständige Fläche mit schwacher Kantendichtung ist immer noch eine schwache Reinraumwand.
Für HPL und andere polymere Beschichtungen kann die chemische Beständigkeit mit dokumentierten Methoden wie ASTM D543die Auswertung von Kunststoffen gegen chemische Reagenzien umfasst. Überprüfen Sie für beschichteten Stahl Beschichtungsdaten, Filmdicke, Haftung, Korrosionsbeständigkeit und Desinfektionsmittelexpositionsbeweise. Für jedes Material sollte das Projektprotokoll der tatsächlichen chemischen Konzentration, der Verweilzeit, der Wischmethode und der Spülpraxis entsprechen.
Engineering zum Mitnehmen
Fragen Sie nach Widerstand gegen die eigentliche ReinigungsSOP, nicht nur eine allgemeine Phrase wie "leicht zu reinigen". Die Chemikalie, Konzentration, Kontaktzeit und Inspektionskriterien müssen in der Qualifikationsdatei sichtbar sein.
| Agentenfamilie | Typischer Gebrauch | Potenzielles Wandrisiko | Spezifikationsreaktion |
|---|---|---|---|
| IPA oder Ethanol | Routine-Abwischen. | Weichen, dullen oder Rückstand bei schlechten Beschichtungen. | Überprüfen Sie die Beschichtungs-/HPL-Alkoholbeständigkeit und Wischdauer. |
| Wasserstoffperoxid | Desinfektion und Bio-Dekontamination Unterstützung. | Oxidation, Dichtmittelangriff, Randaufweißung. | Überprüfen Sie die VHP/flüssige H2O2-Kompatibilität für Flächen, Dichtungen und Dichtungsmittel. |
| Natriumhypochlorit | Periodische sporizide oder tiefe Reinigung. | Färbung, Korrosion, Beschichtungsabbruch, Chloridattack. | Bestätigen Sie die Hypochloritkonzentration, die Spülpraxis und die Inspektionsgrenzen. |
| Essigsäure oder Sporizide | Rotationale mikrobielle Kontrolle. | Oxidative Belastung und Abbau von Dichtmitteln. | Ausführen Sie Probenbelastung, wo chemische Daten unvollständig sind. |
HPL gegen Stahl
HPL und beschichtete Stahlplatten lösen verschiedene Probleme

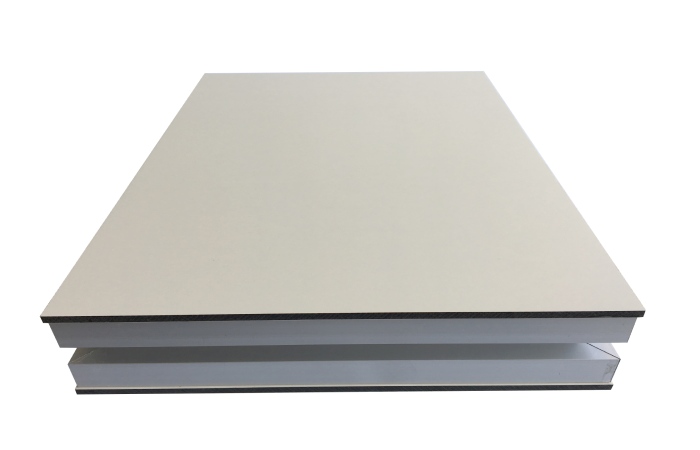

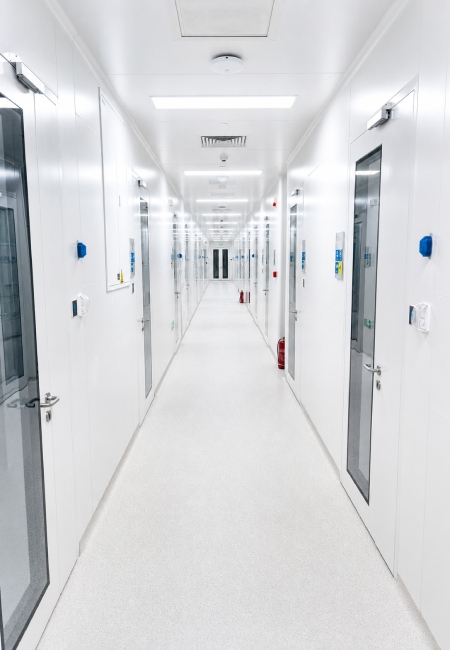

HPL Reinraum Panels werden oft ausgewählt, wo die Wand häufigen Abwischen, chemischer Exposition und Schlägen widerstehen muss. Die dichte Oberfläche kann in pharmazeutischen Korridoren, Formulierungsräumen, Waschstützbereichen und Laboren stark sein. Das Installationsrisiko liegt in der Regel an Kanten und Kreuzungen, daher benötigen HPL-Projekte diszipliniertes Schneiden, Kantenschutz und kompatible Dichtmittel.
Beschichtete Stahlsandwichplatten sind weit verbreitet, weil sie Reinigbarkeit, Dimensionsstabilität und eine effiziente modulare Installation bieten. Die Schlüsselvariablen sind Beschichtungstyp, Vorbehandlung, Korrosionsbeständigkeit, Plattenebene, Kernauswahl und Gelenkdesign. In rauen chemischen Zonen können für ausgewählte Spritz- oder Abwaschbereiche Edelstahl oder verbesserte Oberflächensysteme gerechtfertigt werden.
Die richtige Antwort ist nicht ein einziges Material für jeden Raum. Eine praktische Konstruktion kombiniert oft beschichteten Stahl für allgemeine GMP-Räume, HPL für High-Touch- und High-Desinfektionszonen und Edelstahlschutz in der Nähe aggressiver Nassprozesse oder hochwirkender Orte.
Reinigungsfähigkeit
Reinigungsfähigkeit hängt von der Verbindungsgeometrie ab, nicht nur von Oberflächenglanz

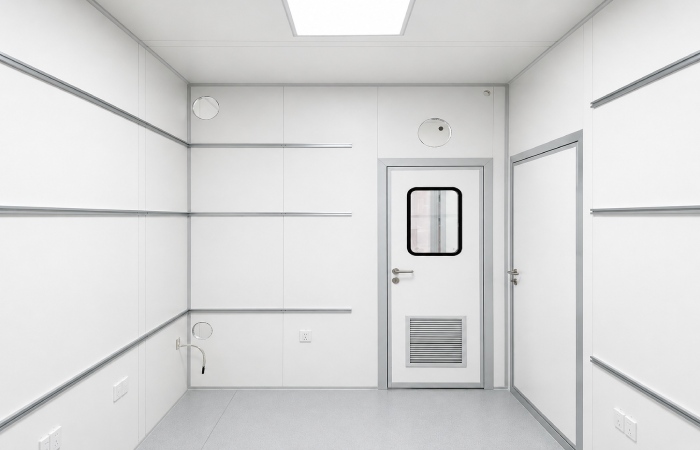

Eine glänzende Wandplatte kann immer noch ausfallen, wenn der Raum Ausschnitte, offene Stirnverbindungen, raue Silikonperlen, offene Schraubenköpfe oder eingeformte Rahmen enthält. Anhang 1 warnt vor Ausnehmungen, die schwer effektiv zu reinigen sind, und fordert Türen, die schwer zu reinigende Ausnehmungen vermeiden. Daher sollten pharmazeutische Wandpaneele mit Flush Fenstern, Flush Reinraum Türen, versiegelte Covering und kontrollierte Service-Durchdringungen gepaart werden.
ISO 14644-5:2025 Das Programm umfasst Reinigung, Wartung und Überwachung. Für Wandpaneele bedeutet das, dass der fertige Raum den Reinigungsprozess unterstützen muss: Die Bediener müssen in der Lage sein, Oberflächen zu erreichen, Rückstände zu entfernen, Nähte zu prüfen und Schäden zu dokumentieren, bevor sie zu einer Verschmutzungskontrollabweichung werden.
- Verwenden Sie innere Ecken, in denen die routinemäßige Desinfektion kontinuierliche Wischwege erfordert.
- Halten Sie Visionsfenster, Türen und Passboxen bündig mit der Wandoberfläche.
- Dichtplattenverbindungen mit Materialien, die mit der Desinfektionsmittelrotation kompatibel sind.
- Vermeiden Sie exponierte Befestigungsmittel, raue Dichtstoffperlen und Feuchtigkeitsfallen.
Kern und Bonding
Der Kern berührt kein Desinfektionsmittel, aber es beeinflusst immer noch die langfristige Leistung
Der Kern eines Reinraumsandwichpanels sollte für Feuerleistung, Steifigkeit, Ebenheit, akustische Bedürfnisse und Feuchtigkeitsempfindlichkeit ausgewählt werden. Steinwolle und Magnesiumoxidkerne sind üblich, wo Feuerleistung und Steifigkeit wichtig sind. Aluminium-Waben kann sehr flache Platten für hochwertige Wand- und Deckensysteme unterstützen. PU- oder PIR-Kerne können in Betracht gezogen werden, wenn die Wärmedämmung der Haupttreiber ist, vorbehaltlich der Projektbrandstrategie.
Die Verbindungsqualität ist wichtig, da wiederholte Reinigung Feuchtigkeit und thermischen Zyklus einführen kann. Wenn die Plattenfläche, Kern und Klebstoff schlecht abgestimmt sind, kann das Ergebnis Blasen, Trommeln oder Delaminierung sein. Bei pharmazeutischen Projekten sollten die Kontrolle der Plattenproduktion, die Eingangsmaterial-Aufzeichnungen und die Installationsprüfung vor Ort Teil des Umsatzpakets sein.
Qualifikationspaket
Was Sie vor der Genehmigung einer pharmazeutischen Wandplatte fragen sollten
Ein zuverlässiger Lieferant sollte helfen, den Wandbau mit der Verschmutzungskontrollstrategie der Anlage zu verbinden. Die Einreichung sollte nicht bei der Paneldicke und der Farbe aufhören. Es sollte zeigen, wie das Wandsystem im Rahmen des realen Reinigungsprogramms der Anlage reinigbar, versiegelt und inspektierbar bleibt.
- Eine Matrix von Desinfektionsmitteln, Konzentrationen, Verweilzeiten und akzeptablen Oberflächenveränderungen.
- Oberflächenmaterialdaten für HPL-, beschichtete Stahl- oder Edelstahlzonen.
- Panel-Gelenk, Eck-Covering, Türrahmen, Fensterrahmen und Passbox Details.
- Kernauswahlungsbegründe für Brandgrad, Steifigkeit, Ebenheit und Feuchtigkeitsbestrahlung.
- Fabrik-QA-Aufzeichnungen für Plattenverbindung, Abmessungen und Oberflächenverbindung.
- Checkliste der Standortprüfung für Kratzer, offene Fugen, Dichtmittelqualität und Reinigbarkeit.
Technische Faktenprüfung
Quellengestützte Fakten, die in diesem Artikel verwendet werden
| Tatsache verwendet | Quelle | Design-Implikationen |
|---|---|---|
| Exponierte Reinraumoberflächen sollten glatt, undurchsichtig und ungebrochen sein; Materialien sollten wiederholte Reinigung und Desinfektion ermöglichen. | EU GMP Anhang 1, 2022 | Geben Sie Wandpaneele, Fugen und Türen als reinigbare Oberflächen an, nicht nur Raumtrennwände. |
| Aseptische Bearbeitungsbereiche erfordern glatte, harte, leicht reinigbare Wände und ein Reinigungs-/Desinfektionssystem. | FDA-Leitlinien zur aseptischen Verarbeitung | Wandplattenberflächen und -schnittstellen sollten routinemäßige Sanitisierung und Inspektion unterstützen. |
| ISO 14644-5:2025 umfasst Reinigung, Wartung und Überwachung im Rahmen der Reinraum-Betriebskontrolle. | ISO 14644-5:2025 | Wanddetails sollten ausgewählt werden, damit Betriebsteams sie konsistent reinigen, pflegen und überwachen können. |
| Die chemische Beständigkeit von Kunststoff- oder Laminatmaterialien kann mittels dokumentierter Methoden zur Exposition mit chemischen Reagenzien bewertet werden. | ASTM D543-21 Auflistung | HPL- und polymere Verkleidungen sollten gegen die tatsächliche Desinfektionsmittelrotation überprüft werden. |
Referenzstandards
Referenzstandards und Hinweise zum öffentlichen Zugang
- EU GMP Anhang 1, Herstellung steriler Arzneimittel : öffentliches PDF, für Räumlichkeiten, glatte Oberflächen, wiederholte Reinigung und Desinfektionsmittelverträglichkeit verwendet.
- FDA-Leitlinien für die Industrie, sterile Arzneimittel, die durch aseptische Verarbeitung hergestellt werden : öffentliches PDF, für reinigbare Wände und Raumreinigung/Desinfektion verwendet.
- ISO 14644-5:2025offizielle ISO-Seite für Reinraumbetriebe. Vollständige ISO-Standards sind urheberrechtlich geschützt und können Kauf erfordern; Die offizielle Seite bietet Abstract und Publikationsstatus.
- ASTM D543-21ANSI-Liste für die Bewertung der chemischen Widerstandsfähigkeit von Kunststoffen. Vollständiger ASTM-Text kann Kauf erfordern; Verwendung offizieller/autorisierter Quellen für die Projektqualifizierung.
FAQ (häufig gestellte Fragen)
Häufig gestellte Fragen
Was ist die beste Reinraum Wandplatte für pharmazeutische Desinfektion?
Können HPL-Reinraum-Panels Wasserstoffperoxid und Bleichmittel widerstehen?
Warum sind coved Ecken wichtig in Reinraum Wanddesign?
Welche Unterlagen sollten für chemisch beständige Wandpaneele angefordert werden?
Spezifizieren Sie die Mauer als Teil der Kontaminationskontrollstrategie
Chemikalienbeständige Reinraumwandpaneele werden nicht allein durch die Oberflächenfarbe gewählt. Für pharmazeutische Desinfektionsumgebungen sollte die Spezifikation Oberflächenmaterial, Sandwich-Panel-Kern, Gelenkdesign, coved Ecken, Reinraum Türen, Fenster, Durchgänge und Validierungsdokumente in einem wartungsfähigen System verbinden.
