Steuerung von AMC und Statik in Halbleiter-Reinraum-Decken

Technische Analyse | Halbleiter Reinraum Decken

Steuerung von AMC und Statik in Halbleiter-Reinraum-Decken

Halbleiterreinräume werden nicht allein durch Partikelklasse gesteuert. Molekuläre Verschmutzung durch Luft und elektrostatische Entladung können sowohl in der Deckenzone entstehen, wo FFUs, Chemiefilter, Aluminium-Deckengitter, Dichtungsmittel, Beleuchtung, Zugangspanele und Wartungsaktivitäten mit ultraempfindlichen Prozessumgebungen interagieren.

Reinraum Decke Wanderbare Decke FFU Deckengitter Aluminium Decken

AMCMolekularsäuren, Basen, organische Stoffe und Dotierungsstoffe. StatischESD-Risiko durch Oberflächen, Luftströmung und Wartung. DeckenFFUs, Gitter, Panels, Dichtungen und Access Points. SteuerungMaterialien, Filtration, Erdung und Überwachung.

Ein Halbleiter-Deckensystem sollte als Kontaminationskontrollplattform und nicht nur als mechanisches Trägernetz spezifiziert werden. Die Decke muss saubere Luft verteilen, FFUs und Filtermodule tragen, molekulare Ausgasung begrenzen, sicheren Wartungszugang bieten und eine kontinuierliche Erdungsstrategie für die elektrostatische Steuerung aufrechterhalten.

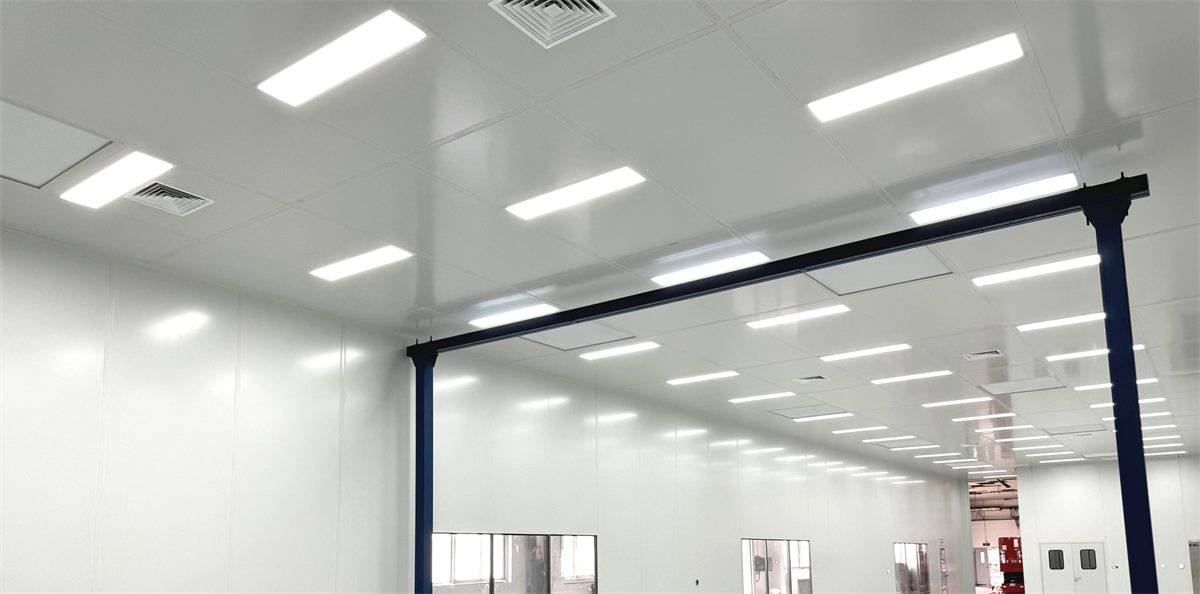

Halbleiter Reinraum Decke mit versiegelten Panels Beleuchtung und Luftströmung Ausgänge
Decke als Kontaminationskontrollplattform. Halbleiteranlagen benötigen Deckensysteme, die die Luftlieferung, den Servicezugang, reinigbare Oberflächen und die Wahl von risikoreichen Materialien unterstützen.

Warum es wichtig ist

Partikel sind nur ein Teil des Halbleiter-Reinraum-Risikos

ISO 14644-1 Die Partikelklassifizierung ist für die Halbleiterherstellung unerlässlich, aber fortgeschrittene Lithographie, Ablagerung, Ätz, Metrologie und Wafer-Handhabung reagieren auch auf molekulare Kontamination und elektrische Ladung. Ein Raum kann die Partikelklassifizierung bestehen und trotzdem ein Ertragsrisiko schaffen, wenn Säuren, Basen, kondensierbare organische Stoffe, Dotierstoffe oder ladungserzeugende Oberflächen nicht verwaltet werden.

Die Deckenzone ist eine kritische Schnittstelle, da sie Luftströmung, Filtration, Dichtung, Beleuchtung, Kabelleitung, Zugangspanele und Wartungsaktivitäten kombiniert. Jede schlecht ausgewählte Beschichtung, Dichtung, Klebstoff, Kabelmantel oder Dichtmittel kann zu einer AMC-Quelle werden. Jeder isolierte Metallrahmen oder eine hochwiderstandsfähige Oberfläche kann Teil eines statischen Steuerungsproblems werden.

AMC Definition

AMC Control beginnt mit Klassifizierung und Quellenmutung

Luftmolekulare Verunreinigung, oftmals als AMC abgekürzt, bezieht sich auf chemische Verunreinigungen in der Luft und nicht auf Partikel allein. ISO 14644-8:2022 die chemische Sauberkeit der Luft durch chemische Konzentration behandelt, während Der SEMI F21 wird in Halbleiterumgebungen zur Klassifizierung von molekularen Kontaminantien in der Luft verwendet. In Halbleiterumgebungen umfassen typische AMC-Gruppen saure Verbindungen, basische Verbindungen, kondensierbare organische Stoffe und Dotierungsmittel oder metallbezogene Arten. Diese Schadstoffe können mit Wafern, Photoresist, Optik, Retikeln, Sensoren und Prozesschemie interagieren.

Bei der Deckengestaltung besteht der erste Schritt darin, zu kartieren, wo molekulare Schadstoffe eintreten oder sich bilden können: Make-up-Luft, Prozessabgassrückfluss, Baustoffe, Deckenplatten, Dichtmittel, Filter, Wartungslösungsmittel, Kabelschalen und Plenumkomponenten. Sobald die Quellenkarte klar ist, kann die Deckenspezifikation Materialbeschränkungen, chemische Filtrationsstrategie und Überwachungspunkte definieren.

Deckenbedingte AMC und statische Kontrollliste.
Deckenelement AMC-Risiko Statisches Risiko Ingenieursteuerung
Aluminium Deckengitter Beschichtung, Ölrückstände oder Reinigungsrückstände. Isolierte Metallabschnitte. Low-outgassing Finish, Reinigungsvalidierung und gebundener Erdungsweg.
FFU und Filtermodul Filtermedien, Klebstoffe, Dichtungen oder Ventilatorwärme. Ungebundenes Gehäuse oder Kabelwege. Kompatibel mit HEPA/ULPA und chemischen Filtern, Dichtungssteuerung und Geräteverbindung.
Zugangspanele Dichtmittel, Schmierstoffe und Wartungspartikel. Ladungsübertragung während der Servicearbeit. Werkzeugsteuerung, ESD-sicheres Serviceprozess und wiederholbares Dichtdetail.
Beleuchtung und Kabelwege Kunststoffe, Jackenmaterialien und Wärmealterung. Schwimmende leitfähige Teile. Genehmigte Materialien, Kabelmanagement und Erdungsprüfung.

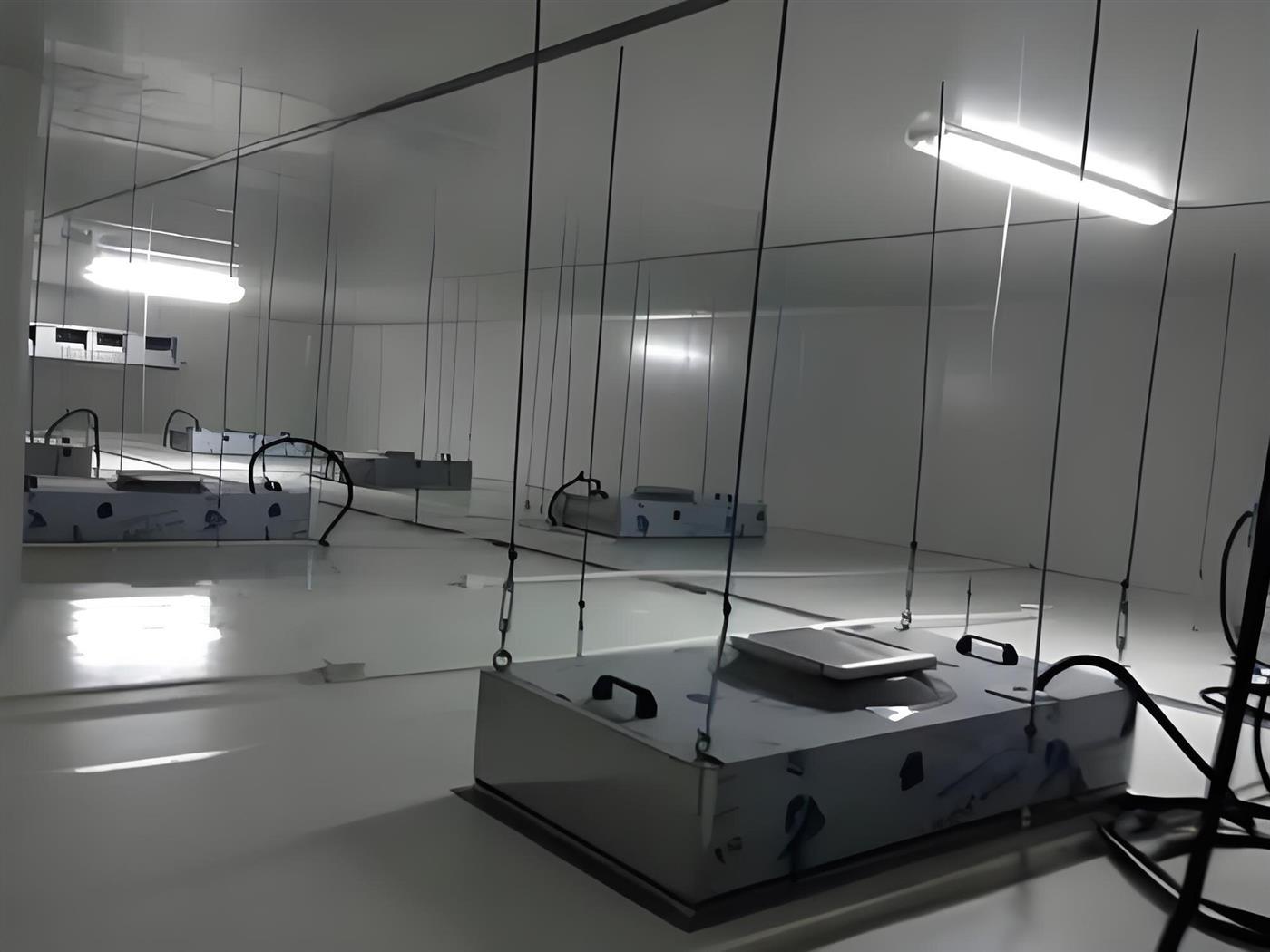

FFU Deckenservice-Schicht über einem Reinraum mit Lüfterfiltereinheiten und aufgehängter Deckenstruktur
Serviceschicht oberhalb der Cleanzone. Chemische Filter, FFUs, Kabelwege und Servicezugang müssen kontrolliert werden, da Wartungsarbeiten sowohl zu einem AMC- als auch zu einem statischen Steuerereignis werden können.

Deckenmaterialien

Die Materialauswahl sollte sich mit Ausgasung, Korrosion und Erdung befassen

Halbleiter-Deckenmaterialien sollten auf Sauberkeit, chemische Kompatibilität, Abgasverhalten, Korrosionsbeständigkeit und elektrische Kontinuität überprüft werden. Aluminiumdecken werden weit verbreitet, weil sie geringes Gewicht, strukturelle Stabilität und Korrosionsbeständigkeit kombinieren, aber die Oberfläche, der Reinigungsprozess und die Verbindungsmethode sind immer noch wichtig.

Vermeiden Sie bei einer AMC-empfindlichen Fabrik die Behandlung von Beschichtungen, Klebstoffen, Dichtungsmaterialien und Dichtmitteln als allgemeine Baugegenstände. Sie sollten gegen das Prozessrisiko, die Reinigungschemie und die chemische Filterstrategie geprüft werden. In Hochrisikozonen können vor der endgültigen Genehmigung Materialproben oder Lieferantenerklärungen erforderlich sein.

Engineering zum Mitnehmen

Die beste Halbleiterreinraum Decke ist nicht nur stark und luftdicht. Außerdem ist es emissionsarme, reinigbar, korrosionsbeständig und elektrisch in den statischen Steuerplan integriert.

Chemische Filtration

Chemische Filter sollten um die AMC-Spezies herum konzipiert werden, nicht später hinzugefügt werden

HEPA- oder ULPA-Filtration kontrolliert Partikel, aber molekulare Kontamination erfordert chemische Filtration oder Quellenreduktion. Die Deckengestaltung muss daher Platz, Zugang und Druckbudget für die richtigen Chemiefiltermodule reservieren. Säure Gas, Grundgas, organischer Dampf und Dotiermittel können unterschiedliche Medien oder stufenweise Filtration erfordern.

Chemische Filter nicht als generisches Zubehör angeben. Das Projektteam sollte die AMC-Zielgruppen, die erwartete Herausforderungskonzentration, die Lebensdauer, den Druckabfall, den Ersatzzugang, die Leckagebereinigung und den Überwachungsplan definieren. Wenn Filter über einer Reinraumdecke sitzen, sind sicherer Zugang und wiederholbare Dichtung Teil des Verschmutzungsschutzdesigns.

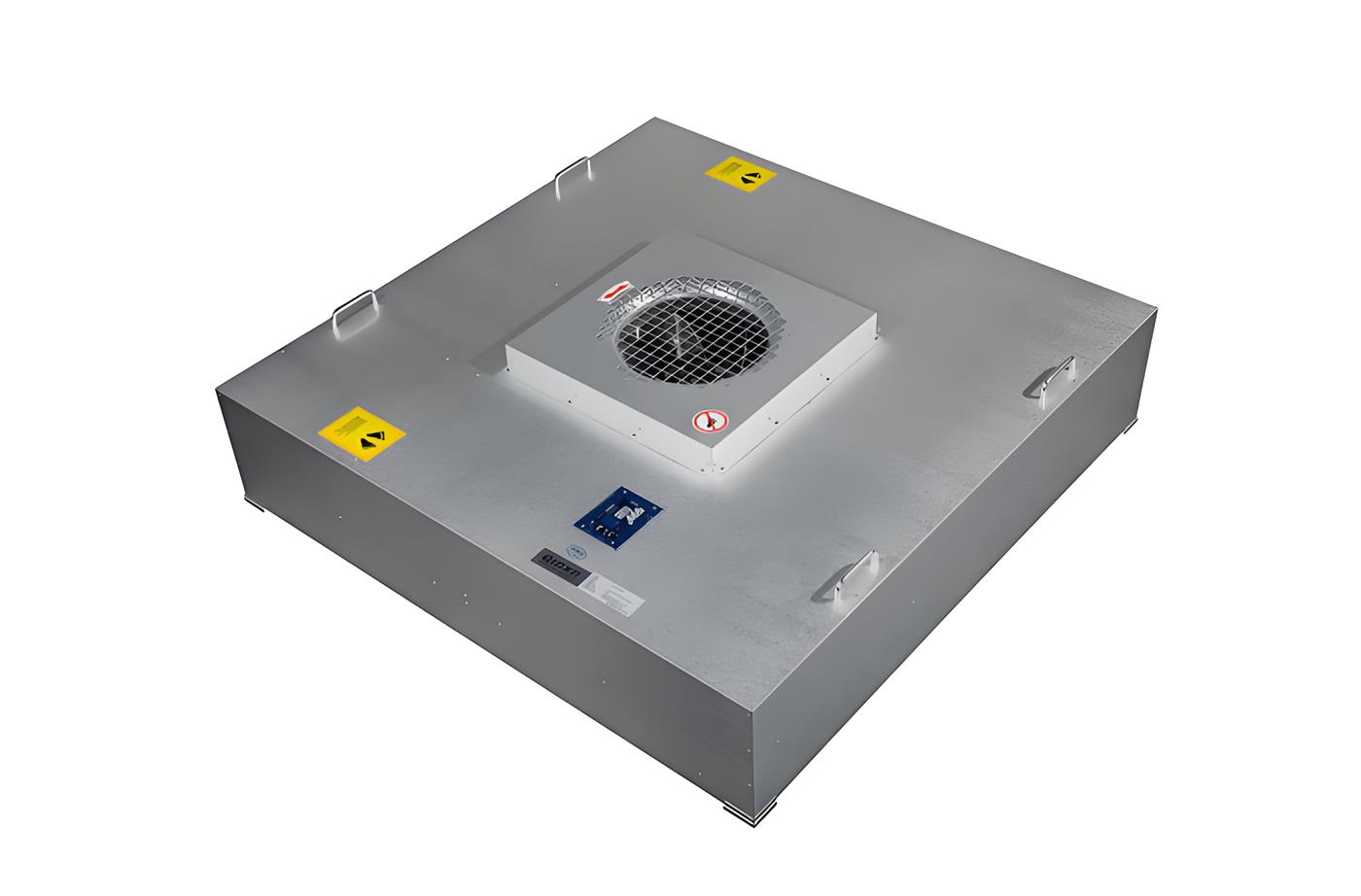

Lüfterfiltereinheit für Halbleiterreinraum-Decken für HEPA- oder ULPA-Luftströmungssteuerung
FFU und Filterdetail. Partikelfiltration, chemische Filtration, Gehäusefbindung und Dichtungssteuerung müssen in empfindlichen Halbleiterräumen gemeinsam angegeben werden.

Statische Steuerung

Statische Steuerung erfordert einen kontinuierlichen Weg, nicht isolierte leitfähige Teile

Das elektrostatische Risiko wird nicht durch die Wahl eines leitfähigen Bauteils gelöst. Die Deckengitter, FFU-Gehäuse, Metallzugangspanele, Kabelschalen, Beleuchtungsgehäuse und Serviceplattformen benötigen ein definiertes Verklebungs- und Erdungskonzept. ANSI/ESD S20.20 Leitlinie von ESDA betont Verbindungs-, Erdungs- und ESD-Kontrollmaßnahmen im Rahmen eines formellen Kontrollprogramms. Ziel ist eine kontrollierte Ladungsabfuhr, ohne unsichere oder instabile Strompfade zu schaffen.

Das statische Risiko kann während der Wartung, des Filteraustausches und der Werkzeugbewegung über der Decke zunehmen. Bediener, Leitern, Wagen, Handschuhe, Kunststoffabdeckungen und temporäre Kabelleitung können das Ladeverhalten ändern. Das Deckenwartungsverfahren sollte daher Teil des ESD-Steuerprogramms sein, nicht nur eine mechanische Serviceanleitung.

  • Überprüfen Sie die elektrische Kontinuität über Aluminium Deckengitterabschnitte hinweg.
  • Bond FFU Gehäuse, Beleuchtungsgehäuse und Serviceplattformen gemäß dem Projekterdungsplan.
  • Vermeiden Sie Isolationsbrüche durch Beschichtungen, Dichtungen oder isolierte Befestigungsmittel.
  • Dokumentresistenzkontrollen und Inspektionshäufigkeit im Rahmen des Reinraum-Umsatzpakets.

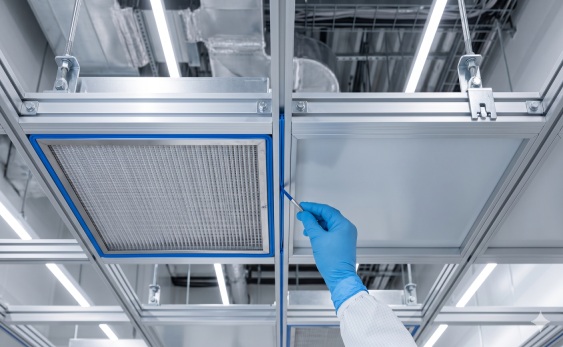

Gehbares Reinraum Deckengitter mit Filterzugangspanel für Halbleiter Reinraum Wartung
Gehbarer Zugang zur Decke. Eine gangbare Decke kann die Wartungskontrolle verbessern, aber nur, wenn Zugangspanele, Werkzeuge, Filter und Erdungsdetails als Teil des Reinraumsystems verwaltet werden.

Spezifikation Checkliste

Was Sie vor der Bestellung einer Halbleiter-Reinraum-Decke angeben sollten

  • Zielpartikelklasse, Luftströmungsrichtung, Filterabdeckung und Erholungserwartungen.
  • AMC-Sorgengruppen, chemischer Filtertyp, Druckabfall und Service-Zugang.
  • Genehmigte Deckenmaterialien, Beschichtungen, Dichtungen, Dichtungsmittel und Reinigungschemie.
  • Aluminium Deckengitter Belastungswert, gangbare Zugangsregeln und Wartungszonen.
  • Verbindungs- und Erdungsstrategie für Netze, FFUs, Lichter, Zugangspanele und Kabelschalen.
  • Überwachungspunkte für AMC, Differenzdruck, Luftstrom, Temperatur und Luftfeuchtigkeit.
  • Fabrikprüfungen, Installationsprüfung vor Ort, Filteraufzeichnungen und Endprüfungen.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Design-Implikationen
ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration. ISO 14644-1:2015 Die Partikelklasse muss definiert werden, aber sie deckt das AMC- oder ESD-Risiko nicht vollständig ab.
ISO 14644-8 adressiert chemische Luftreinigkeit durch chemische Konzentration. ISO 14644-8:2022 Vorschau Die AMC-Kontrolle sollte getrennt von der Partikelkontrolle behandelt werden.
SEMI F21 wird in der Industrie zur Klassifizierung von molekularen Kontaminantien in der Luft in sauberen Umgebungen eingesetzt. Der SEMI F21 Halbleiter Deckendesign sollte Ziel AMC-Arten und Filterstrategie identifizieren.
ESD-Kontrollprogramme verwenden definierte administrative und technische Kontrollen für das elektrostatische Entladungsrisiko. Standards der ESD Association Die Erdung der Decke und die Serviceprozeduren sollten im statischen Kontrollplan aufgenommen werden.

Referenzstandards

Normen und Hinweise zum öffentlichen Zugang

Die folgenden technischen Referenzen sind beigefügt, damit Leser die im Artikel verwendeten Standards überprüfen können. Einige ISO-, SEMI- und ANSI/ESD-Standards sind urheberrechtlich geschützte Dokumente, so dass die offizielle Seite oder die öffentliche Vorschau frei einsehbar sein kann, während der vollständige Standard möglicherweise Kauf oder autorisierten Zugriff erfordert.

  • ISO 14644-1:2015 - Reinraum Partikel Klassifizierung Referenz verwendet, wenn der Artikel ISO Klasse 5 Partikel Kontrolle diskutiert.
  • ISO 14644-8:2022 Öffentliche Vorschau - Referenz zur chemischen Reinigkeit der Luft, die verwendet wird, wenn der Artikel AMC und chemische Konzentration behandelt.
  • Der SEMI F21 - Halbleiterindustrie-Referenz verwendet, wo der Artikel die Klassifizierung molekularer Schadstoffe in sauberen Umgebungen diskutiert.
  • ANSI/ESD S20.20 Übersicht von ESDA - ESD-Steuerreferenz verwendet, wo der Artikel Verklebung, Erdung und elektrostatische Steuerverfahren diskutiert.

Planen Sie eine Halbleiter-Reinraum-Decke?

Wonclean unterstützt Reinraum-Deckensysteme, FFU-Deckengitter, Aluminiumdecken, Reinraum-Panels und modulare Reinraum-Hüllen für Halbleiter- und Präzisionsfertigungsprojekte.

Kontakt Wonclean

Häufig gestellte Fragen

Was ist AMC in einem Halbleiterreinraum?

AMC steht für Luftmolekulare Kontamination. Es bezieht sich auf chemische Verunreinigungen in der Luft, wie saure, basische, organische oder dotierstoffbezogene Verbindungen, die Wafer, Optik, Photoresist, Retikel oder empfindliche Prozessschritte beeinflussen können.

Warum ist die Reinraumdecke für die AMC-Steuerung wichtig?

Die Decke enthält FFUs, Filtermodule, Dichtungen, Zugangspanele, Lichter, Kabelwege und Servicebereiche. Diese Elemente können entweder AMC durch Filtration und Quellenkontrolle reduzieren oder molekulare Verunreinigungen einführen, wenn Materialien und Wartungsverfahren schlecht spezifiziert sind.

Können Aluminiumdecken bei der statischen Steuerung helfen?

Aluminium Deckengitter können statische Steuerung Design unterstützen, wenn sie elektrisch verbunden und überprüft werden. Leitfähiges Material allein reicht nicht aus; die Decke benötigt einen kontinuierlichen, dokumentierten Erdungsweg.

Entfernen HEPA- oder ULPA-Filter AMC?

HEPA- und ULPA-Filter zielen auf Partikel. Molekulare Schadstoffe erfordern eine Quellenkontrolle und gegebenenfalls eine chemische Filtration, die für die Zielschadstoffart ausgewählt wird.

Schlussfolgerung

Bei Halbleiterreinräumen ist die Deckengestaltung eine leistungsschutzende Entscheidung. Eine Reinraumdecke sollte Partikelfiltration, AMC-Quellensteuerung, chemische Filtration, emissionsarme Materialien, laufbaren Wartungszugang und überprüfte statische Kontrollkontinuität kombinieren. Wenn diese Elemente gemeinsam angegeben werden, wird die Decke eher zu einer gesteuerten Engineering-Plattform als zu einer passiven Overhead-Struktur.
