Modulares Reinraum-Design für Halbleiterfabriken: Koordinierung von ISO-Klasse, Druckkaskade und FFU-Layout

Technische Analyse | Semiconductor Modular Cleanrooms

Modulares Reinraum-Design für Halbleiterfabriken: Koordinierung von ISO-Klasse, Druckkaskade und FFU-Layout

Ein Halbleiter-modularer Reinraum ist nicht nur eine schnellere Bauweise. Es handelt sich um eine koordinierte Hülle-, Luftstrom- und Qualifizierungsplattform, bei der ISO-Klasse, Druckkaskade, FFU-Abdeckung, Luftwechselstrategie, Versorgungsdienstleistungen und Erweiterungssequenz gemeinsam entwickelt werden müssen, bevor Module den Fabrikboden erreichen.

modularer Reinraum modularer Reinraum FFU-Layout Reinraum Deckensystem

ISO-KlasseDefinieren Sie Partikelziele nach Prozessrisiko und Belegungszustand. DruckErstellen Sie stabile Kaskaden von kritischen Zonen zu Unterstützungsbereichen. FFUKoordinate Filterabdeckung, Luftströmungsmuster und Servicezugang. ErweiterungPlanen Sie Module, Versorgungsunternehmen und Qualifikationen für zukünftige Kapazitäten.

Für Fabriken, die Werkzeugkapazität erweitern, Messräume, Pilotlinien oder Unterstützungslabore kann das modulare Reinraumdesign Störungen am Standort reduzieren und den Weg von der Layoutgenehmigung zur Qualifizierung verkürzen. Das Risiko besteht darin, dass modular generisch bedeutet. Bei Halbleiterarbeiten muss das Modulgitter um Verunreinigungsempfindlichkeit, thermische Stabilität, Druckverhältnisse, Deckendienstleistungen und Wartungszugang ausgebildet sein.

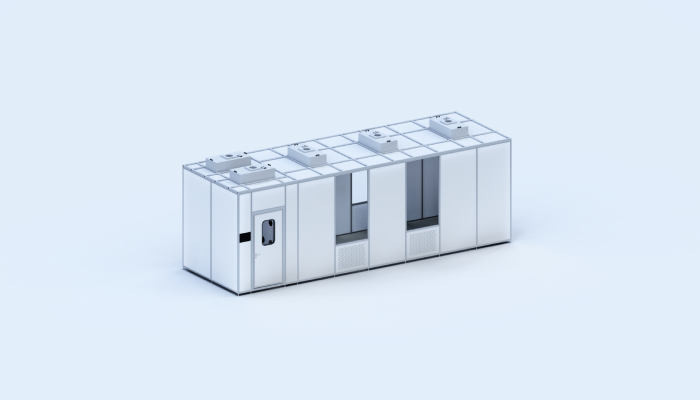

Modulares Reinraumsystem Render mit Dach-FFU-Modulen und Reinraumwandpanelen für Halbleiterfabrikplanung
Integriertes Reinraumsystem. Vor der Freigabe des Reinraum-Pakets müssen modulare Wandpaneele, Dach-FFU-Positionen und Servicezonen abgestimmt werden.

Anforderungsdefinition

Beginnen Sie mit Prozessrisiko, nicht nur mit einem Raumnamen

ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration, aber die Konstruktionsentscheidung beginnt früher: Welche Werkzeuge, Wafer-Handhabungsschritte, Inspektionsprozesse oder Verpackungsvorgänge benötigen die Reinzone und in welchem Belegungszustand muss die Klassifizierung erreicht werden? Ein Raum namens »ISO 5 "kann unidirektionale Luft an einer Werkzeugschnittstelle benötigen, während die umliegende Stützzone bei einer anderen Klasse akzeptabel funktionieren kann.

Für modulare Projekte erfassen Sie die Spezifikation der Benutzeranforderungen vor dem Einfrieren der Paneelabmessungen. Definieren Sie Prozesswärmebelastung, Menschen- und Materialfluss, Deckenbedienungsbelastungen, Make-up-Luft, Abgase, Feuchtigkeitstoleranz, ESD-Strategie, AMC-Empfindlichkeit und Expansionsroute. Sobald diese sichtbar sind, wird der modulare Bau zu einer disziplinierten Technikmethode anstelle einer Sammlung von Panels.

Druckkaskade

Druckkaskade muss um Türen, Luftschlösser und Abgase herum konzipiert werden

Eine stabile Druckkaskade verhindert eine unkontrollierte Luftmigration, wenn sich Personal, Materialien oder Werkzeuge zwischen Zonen bewegen. In einer Halbleiterfabrik kann die Druckstrategie eine kritische saubere Zone vor einem niedrigeren Servicekorridor schützen oder die umliegende Anlage vor einem chemischen Prozessraum schützen, je nach Gefahr und Kontaminationsweg.

Die modulare Hülle muss diese Kaskade unterstützen. Wandverbindungen, Deckendurchdringungen, Türen, Durchgänge, Rückluftwege und Servicehülsen sollten vor der Montage vor Ort angegeben werden. Ein Druckdiagramm, das Leckagewege ignoriert, überlebt die Inbetriebnahme nicht.

Beispielkoordinationslogik für Halbleiter-modulare Reinraumzonen.
Zone Typischer Designfokus Luftstrom/FFU-Implikation Implikationen des Umschlags
Kritische Prozessbahn Höchste Sauberkeit und thermische Stabilität. Höhere FFU-Dichte und überprüftes Luftströmungsmuster. Dichtetes Deckengitter, Flachwandschnittstellen und kontrollierte Rückkehren.
Werkzeugunterstützungsbereich Wartungszutritt ohne Verunreinigung der Bucht. Luftstrom angepasst an Werkzeugwärme und Servicetätigkeit. Zugangspanele, Servicehüllen und druckstabile Türen.
Airlock oder Dressing Kontrollierte Übertragung zwischen Sauberkeitsniveaus. Ausgewogene Versorgung/Rückgabe zur Unterstützung von Türsequenzen. Verriegelungen, Dichtungen und Drucküberwachungsstellen.

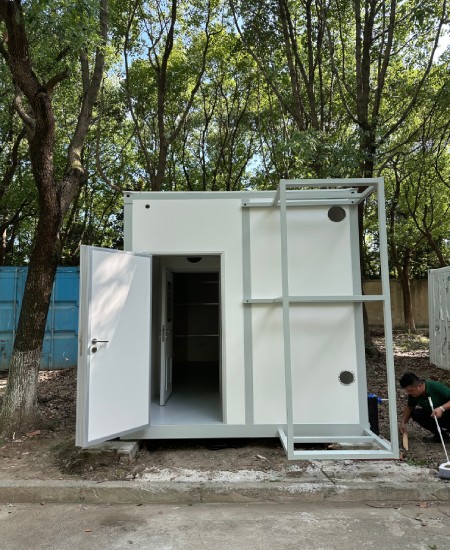

Feldinstallierter modularer Reinraum-Außenbereich mit Personaltür- und Servicedurchdringungen zur Druckkaskadenplanung
Planung der Site-Schnittstelle. Türen, Eindringungen, Übertragungsöffnungen und Dienststellen sollten vor der Inbetriebnahme der Druckkaskade gelöst werden.

FFU und ACH

Behandeln Sie ACH nicht als eine eigenständige Nummer

Luftwechsel pro Stunde kann für die frühe Größe nützlich sein, aber die Leistung des Halbleiterreinraums hängt von der Versorgungsgeschwindigkeit, der Filterabdeckung, der Wärmelast, der Rückluftgeometrie, der Behinderung, der Erholungserwartung und der Partikelerzeugung ab. Dieselbe ACH kann unterschiedliche Reinigungsergebnisse erzeugen, wenn FFUs schlecht positioniert sind oder wenn große Werkzeuge den Luftweg blockieren.

ISO 14644-3 bietet Reinraum-Testmethoden zur Überprüfung der Leistung, einschließlich Partikelprüfungen und Unterstützungstests wie Luftstrom, Druckunterschied, Rückgewinnung und Leckage des installierten Filtersystems. Bei der modularen Konstruktion sollten diese Tests während des Layouts erwartet werden, nicht nach der Installation entdeckt werden.

Ein gutes FFU-Layout definiert nutzbare Filtermodule, freie Kapazität, Raumzugang bei Bedarf, Deckenlastkapazität, elektrische Routing, Steuerzonierung und Wiederherstellungsziele. Das modulare Netz sollte diesen Entscheidungen entsprechen, damit FFUs, Lichter, Deckenpaneele und Zugangspunkte nicht um denselben Raum konkurrieren.

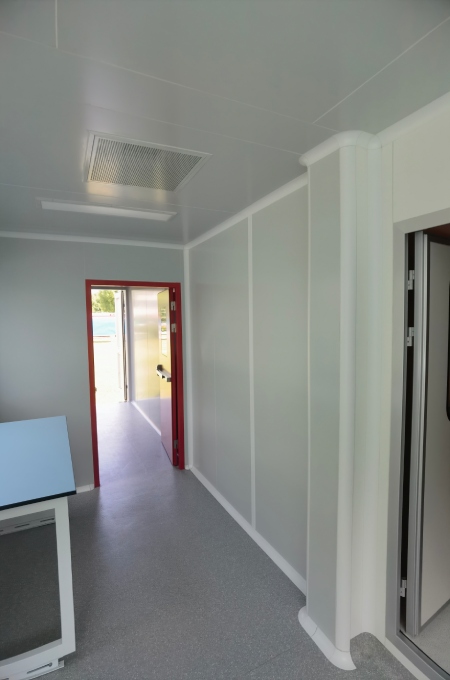

Mechanische Serviceschicht im modularen Reinraum mit Kanalisolierung und Wartungszugang
Mechanische Serviceschicht. HVAC, Kanäle, Kabelwege und Wartungszutritt müssen mit dem Reinraumdeckenetz und dem FFU-Plan abgestimmt werden.

Modularer Umschlag

Der Reinraum Umschlag muss wiederholbar sein, ohne starr zu werden

ISO 14644-4 behandelt den Prozess zur Schaffung eines Reinraums von Anforderungen über Design, Konstruktion und Inbetriebnahme. Für ein modulares Fabprojekt bedeutet dies, dass das wiederholbare Kit immer noch auf standortspezifische Belastungen, Werkzeugfreiheiten, Kanalwege, Materialfluss und Qualifikationsnachweise reagieren muss.

Die modularen Reinraumsysteme von Wonclean vereinen Reinraumwandpaneele, Deckengitter, Türen, Fenster, FFUs und Unterstützungsgeräte in einem abgestimmten Paket. Der Wert ist nicht nur eine schnellere Montage. Es ist die Fähigkeit, Details vordefinieren, die sonst zu Standortkonflikten werden: Paneelverbindungen, Eckverbindungen, Deckenhängung, Filterausschnitte, Kabeleingänge, Passboxen, Türverbindungen und Überwachungspunkte.

  • Verwenden Sie ein modulares Gitter, das Werkzeuge, FFUs, Deckenleuchten und Zugangspanele entspricht.
  • Halten Sie Luftschlösser, Türen und Rückkehrwege im Einklang mit der Druckkaskade.
  • Reservieren Sie den Service-Zugang für Filteraustausch, Steuerungen und HVAC-Komponenten.
  • Dokument-Design-Annahmen, so dass zukünftige Erweiterungen die gleiche Reinraumlogik wiederverwenden können.

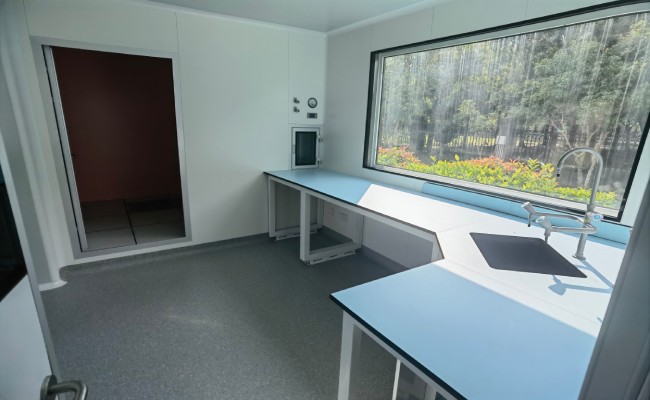

Modulares Reinraum-Interieur mit sauberen Wandpanelen Arbeitsbank-Waschbecken und Durchgangsfenster
Koordination der Innenhülle. Saubere Wandpaneele, Deckenluftgeräte, Bänke, Fenster und Übertragungspunkte sollten dieselbe Kontaminationskontrollologik unterstützen.

Qualifikationsbereitschaft

Design für die Qualifikation vor der Installation des ersten Panels

Ein modularer Reinraum sollte unter Berücksichtigung der Qualifikationsnachweise geliefert werden. Das Projektteam sollte in der Lage sein, die Anforderungen der Benutzer auf die Konstruktionsqualität, die Installationsprüfungen, die Betriebsprüfungen und die endgültige Klassifizierung zu verfolgen. Fehlende Inspektionsaufzeichnungen oder vage Luftströmungsannahmen verlangsamen die Akzeptanz, auch wenn der Bau vollständig aussieht.

Praktische Umsatzdokumente umfassen Layout-Zeichnungen, Druckkaskadendiagramme, FFU-Pläne, Filterzertifikate, Deckenlast-Informationen, Panel- und Dichtmitteldaten, Elektro-/Steuerdiagramme, Installationsprüfprotokolle und Inbetriebnahmeprüfberichte. Wenn der Reinraum als System geplant wird, wird die Qualifikation zu einer Bestätigung und nicht zu einer Untersuchung.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Design-Implikationen
Die Reinraum-Klassifizierung basiert auf der Luftpartikelkonzentration. ISO 14644-1 Die ISO-Klassenziele müssen an das tatsächliche Prozessrisiko und den Belegungszustand gebunden sein.
Die Schaffung von Reinräumen sollte von Anforderungen über Design, Konstruktion und Inbetriebnahme hinausgehen. ISO 14644-4 Modulare Pakete erfordern eine Anforderungsnachverfolgbarkeit, nicht nur eine schnelle Montage.
Reinraum-Testmethoden umfassen Partikel- und Unterstützungsleistungstests. ISO 14644-3 FFU-Layout, Druckkaskade und Hüllendichtung sollten zur Verifikation ausgelegt werden.
Die Klassifizierung von Filtern mit hoher Effizienz hängt von der Testleistung und der Dokumentation ab. ISO 29463-1 Die Auswahl der FFU/Filter sollte Filterklasse, Leckkontrolle und Aufzeichnungen umfassen.

Referenzstandards

Referenzstandards und Hinweise zum öffentlichen Zugang

  • ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinraum-Luftreinheit nach Partikelkonzentration.
  • ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
  • ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
  • ISO 29463-1Offizielle ISO-Seite für die Klassifizierung und Dokumentation von Hochleistungsfiltern. Vollständige ISO-Standards sind urheberrechtlich geschützt und können Kauf oder autorisierten Zugriff erfordern.

FAQ (häufig gestellte Fragen)

Häufig gestellte Fragen

Was macht einen modularen Reinraum für Halbleiterfabriken geeignet?
Ein Halbleiter-modularer Reinraum muss ISO-Klasse, Luftstrom, FFU-Layout, Druckkaskade, Deckenlast, ESD-Anforderungen, Servicezugang und Qualifikationsdokumente koordinieren. Eine schnelle Installation allein reicht nicht aus.
Ist ACH ausreichend, um einen Halbleiterreinraum zu dimensionieren?
Nein, ACH ist nur eine frühe Referenz. Die endgültige Konstruktion sollte auch FFU-Abdeckung, Luftströmungsrichtung, Wärmelast, Rückluftgeometrie, Rückgewinnungsziel, Hindernis- und Filterleckageregelung berücksichtigen.
Warum ist Druckkaskade im modularen Reinraumdesign wichtig?
Die Druckkaskade steuert die Luftmigration zwischen saubereren und weniger sauberen Zonen. Es hängt von Versorgungs- und Rückgabebalance, Türen, Luftschlössern, Leckagewegen, Abgass- und Raumhüllendichtung ab.
Welche Unterlagen sollten vor der Qualifikation vorbereitet werden?
Vorbereiten Sie die URS, Layout-Zeichnungen, Druckkaskadendiagramm, FFU-Zeitplan, Filterdaten, Deckenlastdaten, Materialaufzeichnungen, Prüfformulare und Inbetriebnahmeprüfplan vor der Endinstallation.

Planen Sie den Cleanroom als qualifiziertes System

Wonclean modulare Reinraumprojekte sind am stärksten, wenn Wandsystem, Deckengitter, FFUs, HVAC, Druckkaskade und Qualifikationsnachweis gemeinsam entwickelt werden. So wird der modulare Bau zu einer zuverlässigen Halbleiterkapazitätsstrategie.
