Wie man Halbleiterreinraum wähltWandpaneele: Sandwichpaneele, RockwoolCore und Partikelsteuerung

Technische Analyse | Halbleiterwandpaneele

Wie man Halbleiter-Reinraum-Wandpaneele wählt: Sandwichpaneele, Rockwool-Kern und Partikelkontrolle

Chemikalienbeständige Reinraumwandpaneele müssen als komplettes System ausgewählt werden: Oberflächenmaterial, Sandwichpaneelkern, Kantendetail, Gelenkdichtung, Tür/Fenster-Schnittstellen und Reinigungskompatibilität. Bei Halbleiterfabriken kann die falsche Paneelwahl Partikelfällen, Korrosionsrisiken und Qualifikationsprobleme verursachen, lange nachdem die Installation vollständig aussieht.

Reinraum Wandpaneele Steinwolle Sandwichplatte Halbleiterreinraum Reinraum Tür

OberflächePassen Sie Beschichtungen oder HPL zur Reinigungschemie. KernWählen Sie Steinwolle, Honigwaben oder andere Kerne nach Risiko. GelenkeKontrollleisten, Lücken und Dichtmittelkompatibilität. QualifizierungDokumentieren Sie Materialien und Reinigungsvermutungen.

Für Halbleiterreinräume sind Wandpaneele keine dekorativen Bauprodukte. Sie prägen Luftströmungsgrenzen, Druckleckage, chemische Reinigungsdauer, elektrostatisches Risiko, Wartungszugang und Partikelverhalten. Ein guter Auswahlprozess beginnt mit Prozessrisiko und Reinigungsmitteln, arbeitet dann zurück zum Plattenmaterial und zum Gelenkdetail.

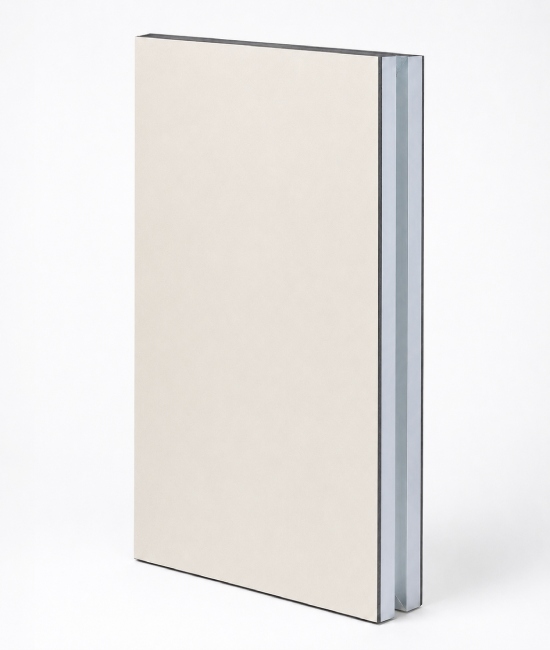

HPL Reinraum Wandplattenberfläche für chemisch beständige Halbleiter Reinraum Anwendungen
Chemikalienbeständige Oberflächenschicht. Chemische Haltbarkeit ist vor allem eine Oberflächen- und Dichtungsfrage, nicht nur eine Kernmaterialfrage.

Auswahllogik

Beginnen Sie mit Reinigungschemie und Prozessexposition

Eine als chemischbeständig bezeichnete Wandplatte ist nur sinnvoll, wenn die erwarteten Chemikalien, Konzentration, Kontaktzeit, Temperatur und Reinigungsfrequenz definiert sind. Halbleiterträgerbereiche können IPA, verdünnte Säuren oder Alkalien, Peroxid-basierte Mittel, Ammonium-basierte Reinigungsmittel oder prozessspezifische Rückstände sehen. Eine Plattenoberfläche, die gelegentliches Wischen überlebt, kann bei wiederholter Belichtung ausfallen.

Aus diesem Grund sollte die Materialverträglichkeit gegenüber dem Projektreinigungsverfahren überprüft werden, nicht nur eine allgemeine Broschürenausweisung. ASTM D543 wird häufig als Referenzrahmen zur Bewertung von Kunststoffen verwendet, die chemischen Reagenzien ausgesetzt sind, während ASTM D1308 wird häufig für die Auswirkungen von Haushaltschemikalien auf klare und pigmentierte Beschichtungen bezeichnet. Projektteams sollten immer noch die richtige Testmethode mit dem Materiallieferanten und dem Eigentümer bestätigen.

Wonclean Reinraum Wandsysteme können mit verschiedenen Plattenflächen, Kernen und Profilen konfiguriert werden, aber die Spezifikation sollte immer die Reinigungsmittel und Akzeptanzkriterien angeben.

Kernauswahl

Rockwool Core unterstützt Feuer, Steifigkeit und Plattenstabilität

Der Kern eines Sandwichpanels ist durch die Oberflächenhäle und das Randdesign geschützt. Rockwool wird oft ausgewählt, wenn Brandverhalten, akustische Leistung, Steifigkeit und Dimensionsstabilität wichtig sind. Es ist nicht die Oberfläche, die mit Reinigungschemikalien in Kontakt kommt; die Beschichtung oder HPL-Fläche und das versiegelte Gelenkdetail machen diese Arbeit.

Für den Halbleitereinsatz sollte die Kernentscheidung an Raumhöhe, Paneelspanne, Tür-/Fensteröffnungen, Brandstrategie, Wartungsstörung, Wandausrüstung und Druckleckagetoleranz gebunden sein. Wenn sich die Platte biegt oder sich das Gelenk öffnet, kann die Partikelkontrolle auch dann beeinträchtigt werden, wenn der Kern selbst geeignet ist.

Wandpaneelentscheidungen, die die Halbleiterreinraum-Leistung beeinflussen.
Designartikel Warum es wichtig ist Praktische Prüfung
Oberflächenchemie Kontrolliert die Resistenz gegen Reinigungsmittel und Prozessrückstände. Überprüfen Sie Reinigungsverfahren, Konzentration und Kontaktzeit.
Kernmaterial Beeinflusst Brandstrategie, Steifigkeit, Spannung und installierte Stabilität. Überprüfen Sie Steinwolle, Honigwaben oder alternative Kerne nach Raumrisiko.
Gemeinsames Profil Lücken und Leisten sammeln Partikel und Reinigungsrückstände. Geben Sie spülbare, versiegelte und reinigbare Übergänge an.
Öffnungen Türen, Fenster und Durchgänge können zu Leckagewegen werden. Koordinatenrahmen, Dichtungsmittel und Druckkaskadendetails.

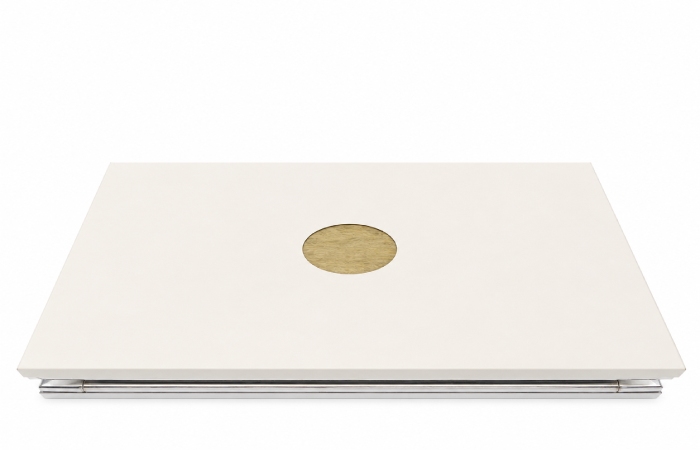

Rockwool Reinraum Sandwich Panel mit sichtbarem Kern Inspektionsfenster
Rockwool Kern Sichtbarkeit. Der Kern unterstützt die Leistung der Platte, während Skins, Kanten und Dichtungsmittel die Reinraum-Oberfläche schützen.

Partikelkontrolle

Partikelkontrolle an Gelenken, Ecken und Schnittstellen

ISO 14644-1 klassifiziert Reinräume nach der Partikelkonzentration in der Luft, aber das Design der Wandplatte beeinflusst, wie einfach es ist, diese Ziele stabil zu halten. Kratzende Oberflächen, freigelegte Kanten, raues Dichtmittel, Ränder und lose Beschichtungen können zu Partikelquellen oder Reinigungsfallen werden.

Die Reinraum Wand sollte für Wischen und visuelle Inspektion detailliert sein. Spülverbindungen, kompatible Dichtungsmittel, bei Bedarf gewölbte Ecken, glatte Rahmenübergänge und richtig gestützte Öffnungen sind wichtiger als die Wahl einer Platte aus Kernmaterial allein.

Wenn die AMC-Empfindlichkeit hoch ist, sollte die Spezifikation des Panels auch das Risiko der Ausgasung von Material und die Kontrolle von Reinigungsrückständen berücksichtigen. Dies ist besonders relevant in der Nähe von Lithographieträgern, chemischer Handhabung oder Messräumen.

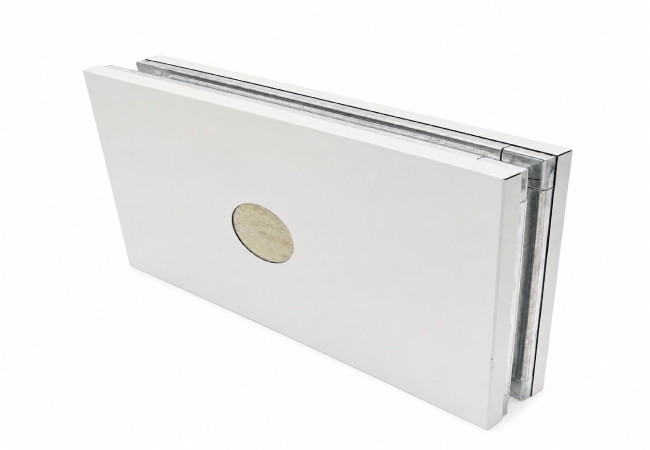

Rockwool Reinraum Wandpaneel Kante Detail zeigen Oberflächenhaut und Gelenkkonstruktion
Kante- und Gelenkdetail. Gelenkgeometrie, Hautschutz und Dichtmittelkompatibilität wirken sich direkt auf Reinigbarkeit und Partikelkontrolle aus.

Qualifikationsbereitschaft

Panel Auswahl sollte Cleanroom Qualifikation unterstützen

ISO 14644-4 behandelt den Prozess der Reinraum-Konstruktion, Bau und Inbetriebnahme. Für Wandpaneele bedeutet das, dass die Materialaufzeichnung, Layout, Gelenkdetails, Durchdringungen und Installationskontrollen vor Inbetriebnahmebeginn nachverfolgbar sein sollten.

ISO 14644-3 unterstützt bei der Verifizierung verwendete Reinraumtestmethoden. Wandpaneele sind nicht der einzige Faktor bei den Testergebnissen, aber Leckagewege, raue Übergänge und schwer zu reinigende Oberflächen können die Klassifizierung und Wiederherstellung schwieriger pflegen.

Bei Wonclean-Projekten sollte das Wandpaneelpaket mit Türen, Fenstern, Passboxen, Deckenschnittstellen und Druckkaskadenzeichnungen überprüft werden, da diese Schnittstellen dort sind, wo viele Installationsfehler auftreten.

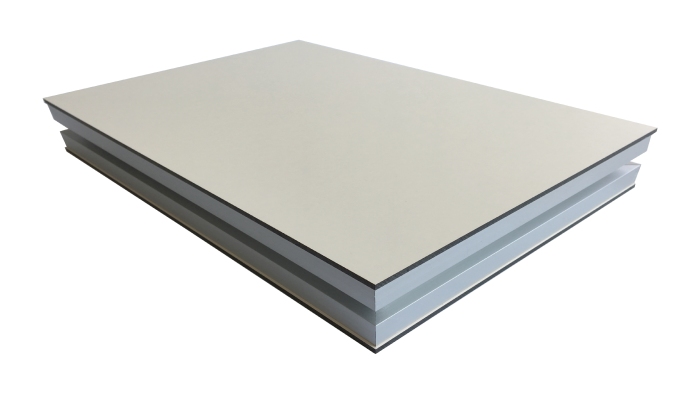

HPL Reinraum Wandpanel Kante und Oberflächendetail für chemisch beständige Reinraum Design
Oberflächen- und Randqualität. HPL oder beschichtete Oberflächen müssen mit geschützten Kanten und reinigbaren Baudetails gepaart werden.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Design-Implikationen
Die Reinraum-Klassifizierung basiert auf der Luftpartikelkonzentration. ISO 14644-1 Wandpaneele sollten keine vermeidbaren Partikelfallen oder Ausfallpunkte schaffen.
Reinraum-Design sollte Anforderungen, Konstruktion und Inbetriebnahme verbinden. ISO 14644-4 Plattenmateriale, Verbindungen und Öffnungen sollten vor Inbetriebnahme dokumentiert werden.
Reinraum-Testmethoden umfassen Partikel- und Unterstützungsleistungstests. ISO 14644-3 Wandhülle Leckage und Reinigbarkeit sollten vor dem Test gelöst werden.
Die chemische Kompatibilität sollte unter Verwendung definierter Reagenzien und Expositionsbedingungen bewertet werden. ASTM D543 Reinigungsmittel, Konzentration und Expositionszeit sollten für die Auswahl der Platte angegeben werden.

Referenzstandards

Referenzstandards und Hinweise zum öffentlichen Zugang

  • ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinraum-Luftreinheit nach Partikelkonzentration.
  • ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
  • ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
  • ASTM D543offizielle ASTM-Seite zur Bewertung von Kunststoffen unter chemischer Reagenzverstattung.
  • ASTM D1308 : offizielle ASTM-Seite für Beschichtungsbeständigkeit gegen Haushaltschemikalien. Vollständiger Standardtext erfordert möglicherweise Kauf oder autorisierten Zugriff.

FAQ (häufig gestellte Fragen)

Reinraum Wandpaneel FAQ

Sind Steinwolle Reinraum Panels chemisch beständig?

Die chemische Beständigkeit hängt hauptsächlich von der freigelegten Oberfläche, der Beschichtung oder der HPL-Fläche sowie den Dichtmitteln und den Verbindungsdetails ab. Der Steinwollkern unterstützt die Plattenstruktur und feuerbedingte Konstruktionsziele, sollte jedoch nicht als chemische Kontaktschicht behandelt werden.

Welche Wandplattenoberfläche ist am besten für Halbleiterreinräume geeignet?

Die beste Oberfläche hängt von Reinigungschemie, Abriebrisiko, AMC-Empfindlichkeit, ESD-Strategie und visuellen Inspektionsbedürfnissen ab. HPL, beschichteter Stahl und Edelstahl können alle in verschiedenen Zonen geeignet sein.

Warum sind Wandplattenflexe so wichtig?

Gelenke, Auskleidungen und Durchdringungen sind häufige Stellen für Lücken, Ausschnitte und Dichtmetteldefekte. Diese können Partikel sammeln, Rückstände halten oder Druckleckagewege schaffen.

Welche Dokumente sollten für die Qualifikation von Wandpanelen vorbereitet werden?

Erstellen Sie Aufzeichnungen über Plattenmaterial, Kern- und Oberflächenspezifikationen, Layout-Zeichnungen, Gelenkdetails, Dichtmitteldaten, Reinigungskompatibilitätsprüfung, Installationsprüfungsaufzeichnungen und Schnittstellenzeichnungen für Türen, Fenster und Decken.

Wonclean Engineering Hinweis

Geben Sie das Panel als Teil des Cleanroom-Umschlags an

Eine Halbleiterreinraum Wandplatte sollte mit der Decke, Türen, Fenster, Durchgänge, Druckkaskade und Reinigungsverfahren ausgewählt werden. Die Behandlung der Wandplatte als eigenständiges Bauprodukt führt oft zu Lücken zwischen Reinigbarkeit, Partikelkontrolle und Installationsrealität.

Nützliche Wonclean Referenzen: Reinraum Wandsystem, Reinraum Sandwich Panel, Reinraum Deckensystem, Kontakt Wonclean.
