Cleanroom Project Lifecycle Guide: Reinraum-Design und -Konstruktion, Installation und Wartung für langfristige Leistung

Die Leistung im Cleanroom-Lebenszyklus hängt davon ab, wie Entwurfs-, Installations- und Wartungsentscheidungen vor der Beschaffung verbunden sind. Dieser technische Leitfaden erläutert, wie Käufer Reinraum-Installation, Reinraum-Design und -Konstruktion, Reinraum-Wartung, Luftströmungsregelung, Wandpaneele, Deckengitter, HVAC, Passboxen und zukünftige Erweiterungen als ein System bewerten können.

Reinraum-Installationsanleitung für bessere Reinraum-Konstruktion und -Konstruktion, Wartung und langfristige Leistung

Eine zuverlässige Reinraum-Installation sollte als Teil des gesamten Projektlebenszyklus geplant werden und nicht als letzter Schritt nach der Beschaffung behandelt werden. Für ISO/GMP Projekte gut Reinraum Design und Konstruktion verbindet Wandpaneele, Deckengitter, HVAC, Luftdusche, Passbox, Reinraumtür und Reinraumfenster mit langfristigen Entscheidungen Reinraum Wartung Zugang, Druckstabilität und zukünftige Erweiterungsanforderungen.

Welche Cleanroom-Projekte benötigen eine Lebenszyklusplanung anstelle des Kaufs von Komponenten?

Die Planung des Reinraumlebenzyklus ist am wertvollsten, wenn das Projekt nach der Übergabe einen stabilen Sauberkeit-, Druck- und Wartungszugang aufrechterhalten muss. Pharma-, Medizingeräte-, Biotechnologie-, Halbleiter-, Lebensmittelverpackungs- und Präzisionsinstrumenteinrichtungen stehen oft Projektrisiken gegenüber, wenn Reinraumkomponenten separat gekauft werden, ohne zu überprüfen, wie Gehäuse, Luftstrom, Zugangskontrolle und Wartungsweg zusammenarbeiten.

Ein Reinraumprojekt sollte nach Prozessrisiko ausgewählt werden, nicht nur nach Raumgröße. ISO Klasse 5, ISO Klasse 7 und ISO Klasse 8 Räume können unterschiedliche Luftströmungsintensität, Filtrationsabdeckung, Druckkaskade und Reinigungszugang erfordern, während GMP Grade B / C / D Umgebungen auch praktische Kontrolle der Personalbewegung, Materialtransfer und Kontaminationsrisiko erfordern. Käufer sollten ihre Projektziele mit ISO 14644 Reinraum Klassifizierung vor der Fertigstellung des Raumlayouts und der Geräteschnittstellen.

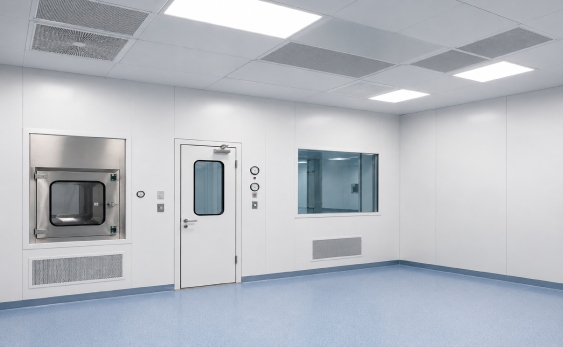

Lifecycle Guide zur Reinraum-Installation, die Reinraum-Design und -Konstruktion mit Wandpanelen Deckengitter HVAC und Wartungszugang zeigt

Welche technischen Parameter sollten vor der Reinraum-Installation bestätigt werden?

Käufer sollten die Kernleistungsparameter bestätigen, bevor die Reinraum-Installation beginnt, da späte Entscheidungen Feldauarbeitungen und instabilen Betrieb verursachen können. Die Mindestprüfung sollte Sauberkeitsklasse, ACH-Luftwechsel pro Stunde, Differenzdruck, Temperatur, relative Luftfeuchtigkeit, HEPA- oder FFU-Layout, Rückluftweg, Türöffnungsfrequenz und Erholungserwartung nach Personals- oder Materialbewegung umfassen.

Die Druckregelung ist eine der wichtigsten frühen Entscheidungen. Viele ISO/GMP-Reinraum-Projekte verwenden eine Raum-zu-Raum-Differenzdruckreferenz von 10-15 Pa, aber die endgültige Druckkaskade sollte dem Prozessrisiko, der benachbarten Raumqualität und dem Türöffnungsmuster entsprechen. Wenn das Wandsystem, das Deckengitter, die Türen, die Passboxen und die HVAC nicht abgestimmt sind, kann der Raum die Zeichnungsanforderung erfüllen, während des täglichen Betriebs jedoch Druckabtrieb erleiden.

Temperatur und Luftfeuchtigkeit sollten ebenfalls als technische Entwurfseingänge behandelt werden. Eine gemeinsame Arbeitsreferenz für viele kontrollierte Umgebungen ist 20-24°C und 45-60% relative Luftfeuchtigkeit, aber die Endwerte sollten der Produktempfindlichkeit, dem Bedienkomfort, der Wärmelast der Ausrüstung und den Prozessanforderungen entsprechen. Diese Ziele haben Auswirkungen auf die Größe der HVAC, die Panel-Isolierung, das Kondensationsrisiko, den Deckenservice und die langfristige Reinraum-Wartungsarbeit.

Wie beeinflussen Reinraum-Design und -Konstruktion die Installationsgeschwindigkeit?

Reinraum-Design und -Konstruktion beeinflussen die Installationsgeschwindigkeit, da jede späte Schnittstellenwenderung Schneiden, Dichten, Stauberzeugung und Koordinationsarbeiten vor Ort erhöht. Ein modularer Ansatz kann die Installationsunsicherheit reduzieren, wenn Reinraum-Trennteile, Deckengittermodule, Türrahmen, Fensteröffnungen, Passboxhülsen, Versorgungseindringungen und HVAC-Schnittstellen vor der Produktion bestätigt werden.

Die schnellste Installation ist nicht immer die beste Installation. Ein Reinraum kann schnell montiert werden, aber trotzdem langfristige Probleme verursachen, wenn die Paneelverbindungen nicht richtig versiegelt sind, der Zugang zur Decke blockiert ist, die Rückluft schlecht positioniert ist oder Reinraumtüren den Materialfluss stören. Projektteams sollten die Installationseffizienz zusammen mit Druckrückgewinnung, Reinigungszugang und zukünftigen Modifikationsbedürfnissen überprüfen.

Warum benötigen Wandpaneele, Deckengitter, HVAC, Türen und Passboxen Systemkoordination?

Reinraum-Komponenten benötigen Systemkoordination, da die Kontaminationskontrolle von der Wechselwirkung zwischen Oberflächen, Luftstrom, Zugang und Wartung abhängt. Reinraum-Trennsysteme und modulare Wandpaneele sorgen für die versiegelte Hülle, das Reinraum-Deckengitter unterstützt FFU- oder HEPA-Filtration, HVAC steuert Luftstrom und Druck, während Luftduschen und Passboxen Personal- und Materialübertragungswege verwalten.

Ein Reinraum Deckengitter sollte vor der Installation überprüft werden, da Filterlayout, LED-Panels, Wartungspanels, Sprinklerpunkte und HVAC-Terminals alle um Deckenplatz konkurrieren. Gemeinsame FFU- und Deckenmodule können eine Koordination von 1200 x 1200 mm oder 1200 x 600 mm verwenden, abhängig von der Luftströmungsabdeckung und dem Servicezugang. Wenn das Deckengitter zu spät geplant wird, kann das Projekt mit einer Filterausrichtung, schwer zugänglichen Wartungszonen oder einer ungleichmäßigen Luftstromverteilung konfrontiert sein.

Reinraumtüren, Reinraumfenster, Luftduschen und Passboxen sollten ebenfalls als Druck- und Reinigungsschnittstellen überprüft werden. Ein versiegelter Rahmen, ein Spülfenster, eine reinigbare Oberfläche und eine korrekt sequenzierte Passbox können dazu beitragen, Partikelfälle und unkontrollierten Luftaustausch zu reduzieren. Wenn Wonclean diese Systeme mit modularen Installationszeichnungen koordiniert, kann das Projekt vermeidbare Schnittstellenkonflikte reduzieren, bevor die Baustellenarbeiten beginnen.

Welche Beschaffungsfehler verursachen später Reinraum-Wartungsprobleme?

Der häufigste Beschaffungsfehler ist die Auswahl von Reinraummaterialien nur nach Kaufpreis. Ein kostengünstigeres Panel-, Tür- oder Deckendetail kann die Wartungskosten erhöhen, wenn es zu schwieriger Reinigung, schwacher Dichtung, schlechter Schlagbeständigkeit, Korrosionsrisiko oder eingeschränktem Zugang zu Filtern und Versorgungsunternehmen führt. Die Wartung von Reinräumen sollte bei der Beschaffung berücksichtigt werden, da jeder versteckte Servicepunkt zu einem zukünftigen Ausfallrisiko werden kann.

Ein weiterer Fehler besteht darin, zukünftige Expansion zu ignorieren. Viele Reinraumprojekte beginnen mit einem Produktionsbereich und benötigen später zusätzliche Verpackungs-, Test-, Lager- oder Laborzonen. Wenn die Reinraum-Konstruktions- und Bauphase keine Versorgungskapazität, abnehmbare Trennlogik, Deckenzugang und zukünftige Türpositionen reserviert, kann eine spätere Erweiterung unnötigen Abriss und längere Ausfallzeiten erfordern.

Käufer sollten auch vermeiden, Installationszeichnungen von Wartungszeichnungen zu trennen. Wartungsteams müssen wissen, wo sich HEPA-Filter, FFU-Einheiten, Drucksensoren, Rückluftgitter, elektrische Wege und versiegelte Zugangspanele befinden. Ein Reinraum, der einfach zu installieren, aber schwer zu warten ist, kann während des Filteraustausches, der Leckageprüfung, der Druckeinstellung und der Routinereinigung teuer werden.

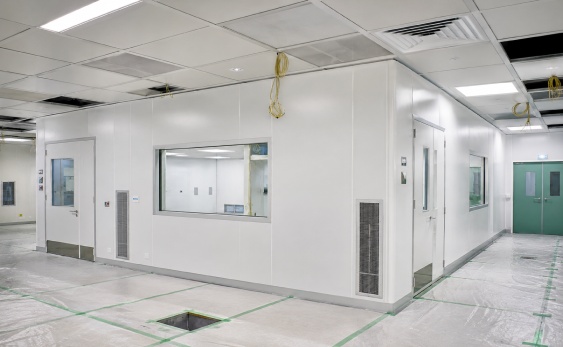

Reinraum Wartung Zugang mit HVAC FFU Deckengitter Passbox Reinraum Tür und modulare Wandpaneel Koordination nach der Installation

Welche Käuferchecks reduzieren das Lifecycle-Risiko?

Käufer können das Lebenszyklusrisiko reduzieren, indem sie jede Beschaffungsfrage mit einer messbaren technischen Prüfung verbinden. Ziel ist es nicht, mehr Ausrüstung zu kaufen, sondern zu bestätigen, dass die Reinraum-Installation, Gehäuse, Luftstrom, Zugangskontrolle und Reinraum-Wartungsstrategie nach der Übergabe zusammenarbeiten können.

Käuferfrage Empfohlenes System Schlüsselcheck Risiko, wenn ignoriert
Sie benötigen eine schnellere Reinraum-Installation? Modulares Reinraumsystem Fertigungsbereich und Schnittstellenzeichnungen Standortschneiden und Zeitplan Verzögerung
Brauchen Sie eine stabile Druckregelung? HVAC und Druckkaskade 10–15 Pa Referenz- und Rückflugstrecke Druckabtrieb während des Betriebs
Benötigen Sie reinigbare Gehäuseflächen? Wandpaneele und Reinraumverteilung Dichte Verbindungen und Flush-Schnittstellen Leckage- und Schmutzfallen
Benötigen Sie zuverlässige Filterwartung? Reinraum Deckengitter und FFU Layout 1200×1200 / 1200×600 mm Zugangslogik Schwieriger HEPA-Ersatz
Benötigen Sie einen saubereren Materialtransfer? Passbox und Airlock Route Verriegelung, Türfolge, Übertragungsfrequenz Kreuzkontamination Risiko
Benötigen Sie niedrigere Nachrüstungskosten? Wiederverwendbares modulares Wandsystem Expansionsweg und Ersatzversorgungskapazität Lange Ausfallzeiten und hohe Nachbearbeitungskosten

Kann die modulare Installation die langfristige Reinraum-Wartung verbessern?

Die modulare Installation kann die langfristige Reinraum-Wartung verbessern, wenn das System von Anfang an für den Zugang, den Austausch und die künftige Modifikation konzipiert ist. Abnehmbare Wandpaneele, koordinierte Deckenservicezonen, zugängliche FFU-Module, sichtbare Drucküberwachungspunkte und reinigbare Tür- und Fensterrahmen können Wartungsteams helfen, ohne benachbarte saubere Bereiche unnötig zu stören.

Wartungsfreundliches Design sollte einen klaren Zugang zu Filtern, Dämpfern, Drucksensoren, Beleuchtung, Passbox-Steuerungen, Türversperrungen und versiegelten Paneelverbindungen umfassen. Dies ist besonders wichtig in Produktionsunterstützungsbereichen der ISO-Klasse 7 und ISO-Klasse 8, in denen Routinereinigung, Filterwechsel und Druckprüfungen durchgeführt werden müssen, ohne wiederholte Unterbrechungen bei der Kontaminationskontrolle zu verursachen.

Wonclean unterstützt die Lebenszyklusplanung durch die Koordinierung von Reinraum-Design und -Konstruktion mit modularen Reinraum-Installationsdetails, Wandpaneelsystemen, Deckengitterlayouts, Reinraum-Türen, Reinraum-Fenster, Luftduschen, Passboxen, HVAC-Integration und Wartungszutrittsplanung. Der praktische Wert ist ein saubererer Installationsarbeitsfluss, weniger Schnittstellenkonflikte und ein servicefähiger Reinraum nach Betriebsbeginn.

FAQ zum Lifecycle von Cleanroom-Projekten

Wie planen Sie die Reinraum-Installation vor der Beschaffung? Planen Sie die Reinraum-Installation durch Bestätigung der Raumklassifikation, der Druckkaskade, der ACH, der HVAC-Route, der Wandpaneelschnittstellen, des Deckengitterlayouts, der Tür- und Fensterpositionen, der Passboxpositionen und des Wartungszutritts, bevor die Produktionszeichnungen genehmigt werden.
Warum wirken sich Reinraum-Design und -Konstruktion auf die langfristigen Betriebskosten aus? Reinraum-Design und -Konstruktion beeinflussen langfristige Betriebskosten, da schlechte Dichtung, schwieriger Filterzugang, schwache Materialauswahl und unkoordinierte HVAC-Routen Reinigungszeit, Energieverbrauch, Inspektionsarbeitslast und zukünftige Nachrüstungskosten erhöhen können.
Kann die Reinraum-Wartung durch modulares Design verbessert werden? Ja, Reinraumverhaltung kann durch modulares Design verbessert werden, wenn Wandpaneele, Deckengitter, FFU-Zugang, Reinraumtüren, Fenster, Passboxen und Versorgungswege für Inspektion, Ersatz, Reinigung und zukünftige Erweiterung konzipiert sind.
