Tool-Install Ready Modular Cleanrooms für Halbleiterfabriken: Utility Chases, Panel Penetrations und Startup-Risiko

Technische Analyse | Semiconductor Tool-Install Cleanrooms

Tool-Install Ready Modular Cleanrooms für Halbleiterfabriken: Utility Chases, Panel Penetrations und Startup-Risiko

Ein werkzeuginstallierbarer modularer Reinraum ist rund um den Moment geplant, wenn die Prozessausrüstung in die Fabrik eintritt. Wandpaneele, Servicedurchdringungen, Versorgungsverfolgungen, FFU-Deckengitter und Inspektionsaufzeichnungen müssen vor dem Umzug abgestimmt werden, sonst kann der Reinraum komplett aussehen und trotzdem ein Inbetriebsrisiko schaffen.

modularer Reinraum Modulare Reinraum-Panels FFU Deckengitter Lüfter Filtereinheit

WerkzeugeReservieren Sie Fußabdrücke, Freiräume und Bewegungswege. DienstleistungenKoordinieren Sie Gas-, Abgas-, Ablauf-, Strom- und Datenrouten. UmschlagDetaillierte Durchdringungen ohne Druckstabilitätsverlust. Start-upBereiten Sie Beweise für Luftstrom-, Druck- und Filtertests vor.

Der Unterschied zwischen einem generischen modularen Reinraum und einem werkzeuginstallierbaren modularen Reinraum liegt nicht allein im Plattenmaterial. Es ist die Disziplin der Koordination. Halbleiterwerkzeuge kommen oft mit engen Anschlussanforderungen, empfindlichen Luftströmungszonen, Wärmebelastungen, Abgaspunkten, Schwingungsbedürfnissen und Servicezugriffsbedarf. Wenn diese Schnittstellen als späte Baustellenarbeiten behandelt werden, wird die Reinraum-Hülle zu einer Quelle für Bohren, Nacharbeiten und Kontaminationsrisiko.

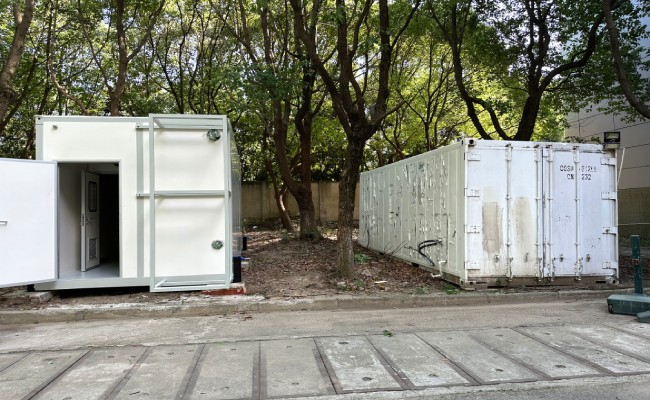

Echte fabrikgebaute modulare Reinraum-Einheit, die im Freien vor der Werkzeuginstallation bereit ist
Echtes Projektfoto. Fabrikgebaute modulare Reinraum-Einheit mit externem Zugang und vorgefertigtem Gehäuse vor Reinraum-Ausrüstung.

Werkzeugfußabdruckplanung

Einfrieren Sie die Werkzeugmatrix vor dem Einfrieren des Panel Grid

Bei Halbleiterprojekten sollte das Reinraum-Panel-Gitter gegen Prozessausrüstung, Messbänke, Transferwagen, Wartungszugang und zukünftige Werkzeugpositionen geprüft werden. Ein Modulgitter, das auf dem Grundriss effizient aussieht, kann teuer werden, wenn eine spätere Versorgungshülse hinter einem Werkzeug landet, wenn eine Türschwingel eine Wartungswege blockiert oder wenn ein Panelgelenk mit einer hohen Einsatzdurchdringung in Konflikt steht.

ISO 14644-4 Rahmen Reinraum Schaffung rund um Anforderungen, Design, Konstruktion und Inbetriebnahme. In einem werkzeuginstallierten Reinraum bedeutet dies, dass die Spezifikation der Benutzeranforderungen Werkzeugfreiheiten, Anschlusszonen, Versorgungsbereiche, Abgase, Druckkarte, Luftrückgänge, Zugang zum Deckenservice und Dokumentationserwartungen umfassen sollte, bevor das modulare Paket freigegeben wird.

Wonclean modulare Reinraum-Panels können eine schnelle Bereitstellung unterstützen, aber das schnellste Projekt ist in der Regel das, das spät schneiden vermeidet. Jede Eindringung sollte einen Grund, einen Ort, eine Dichtungsverfahren und einen Inspektionsschritt haben.

Utility Chases

Verwenden Sie Utility Chases, um Service-Arbeiten außerhalb der sauberen Zone zu halten

Eine Versorgungsverfolgung kann häufige Servicetätigkeit von der saubereren Prozesszone trennen. Es kann je nach Prozess elektrische Verteilung, Daten, Gase, Vakuum, Abgase, gekühltes Wasser, Abläufe, Überwachungskabel oder Reinraum-Steuerungen tragen. Ziel ist es nicht, Dienste zu verbergen. Ziel ist es, sie zugänglich zu halten, ohne die Reinraum-Umschlag wiederholt zu öffnen.

Tool-installierte Koordinationslogik für Halbleiter-modulare Reinräume.
Schnittstelle Risiko bei Verspätung Gestaltungsreaktion
Gas- und Abgasanschluss Feldchnitt, Leckagewege und Zeitplan Verzögerung. Vorpositionierte Hüllen, Verfolgungszugang und überprüfte Dichtdetails.
Strom- und Datenrouten Kabelverstopfung oberhalb der Decke oder in Wandlücken. Spezielle Rennbahnen, markierte Tropfen und freie Kapazität.
Wartungszutritt Ungeplante Reinraum-Öffnungen während der Inbetriebnahme. Service-seitige Zugangspanele und dokumentierte Öffnungsfolge.

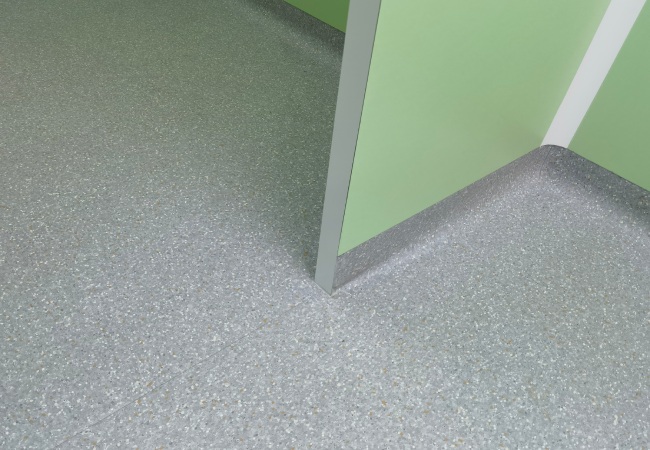

Echtes Reinraum-Interieur mit Wandpanel-Bodenschnittstelle und reinigbarer Eckdetaillierung
Echtes Cleanroom Foto. Glatte Wand-Boden-Übergänge schützen die Druckgrenze und vereinfachen die Koordination der Ausstattung.

Penetrationskontrolle

Jede Panel Penetration ist ein Druck und Partikel Detail

Eine Wand- oder Deckendurchdringung ist nicht nur ein Loch für ein Rohr. Es ist ein potenzieller Leckupfad, eine Reinigungsherausforderung und eine Partikelfalle. Das Werkzeugbaufertige Design sollte Hüllenmaterial, Dichtungs- oder Dichtmittelauswahl, Plattenverstärkung, Kantenschutz, Inspektionszugang und Kompatibilität mit der Druckkaskade definieren.

Für modulare Reinräume sind vorgefertigte Penetrationszonen in der Regel sicherer als zufällige Feldbohrungen. Sie ermöglichen es dem Reinraumlieferanten, dem HVAC-Designer, dem Prozessversorgungsteam und dem Inbetriebnahmeteam, sich darüber zu einigen, was versiegelt wird, was verstellbar bleibt und was nach dem Werkzeug zugänglich sein muss.

Die praktische Regel ist einfach: Wenn eine Durchdringung nach dem Einzug der Ausrüstung schwierig zu überprüfen ist, sollte sie vor der Ankunft des Werkzeugs entworfen, etikettiert und fotografiert werden.

Deckenkoordination

Das Deckengitter muss Luftstrom und Wartung gemeinsam bedienen

ISO 14644-3 umfasst Reinraum-Testmethoden zur Überprüfung der Luftreinheit und der unterstützenden Leistung. Ein Werkzeugreinraum sollte daher vor der Installation FFU-Abdeckung, Filterzugang, Luftströmungsrichtung, Rückgewinnungserwartung und Druckunterschied planen. Diese Entscheidungen beeinflussen das Deckengitterlayout, Lichtpositionen, Zugangslücken und Steuerverdrahtung.

Die sauberste Zeichnung ist nicht immer die nützlichste Zeichnung. Wenn FFUs nicht ersetzt werden können, wenn chemische Filter nicht erreicht werden können oder wenn die Beleuchtung mit Deckenplatten in Konflikt steht, erbt das Startteam das Problem. Ein modulares Deckenpaket sollte installierte Filterpositionen, Zugangswege, Lastinformationen und Steuerzonen anzeigen.

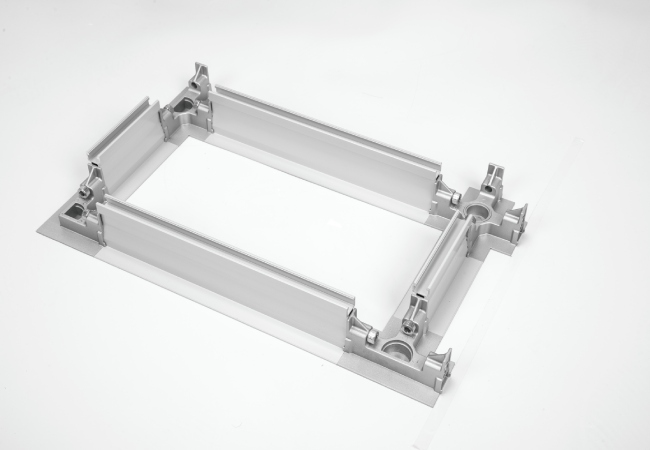

Echte Wonclean FFU Deckengitterstruktur für Halbleiterreinraum-Service-Koordination
Echtes Produktfoto. FFU Deckengitterhardware unterstützt koordinierte Lüfterfiltereinheiten, Lichter und Servicezugang über dem Werkzeugraum.

Startup-Bereitschaft

Reduzieren Sie das Startup-Risiko mit Inspektionsbeweisen, nicht mit Hoffnung

ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration. Das Erreichen der Zielklasse nach dem Werkzeugeinzug hängt von mehr als nur Filtern ab. Die Hülle, Durchdringungen, Türverhalten, Rückkehrwege, Reinigung, Luftstrombalance und Wärmelast beeinflussen das Endergebnis.

Vor dem Werkzeugstart bereiten Sie ein Umsatzpaket vor: Plattenlayout, Penetrationsliste, Dichtmitteldaten, FFU-Zeitplan, Filterzertifikate, Druckkaskadendiagramm, Deckenzugangsplan, eingebaute Fotos, Inspektionsaufzeichnungen und Inbetriebnahmeprüfplan. Dies macht die Fehlerbehebung schneller und gibt dem Eigentümer Beweise dafür, dass der modulare Reinraum ein gesteuertes System ist.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Design-Implikationen
Die Reinraum-Klassifizierung basiert auf der Luftpartikelkonzentration. ISO 14644-1 Die Planung der Werkzeuginstallation muss noch die endgültige Luftreinigkeit überprüfen.
Reinraum-Design sollte Anforderungen, Konstruktion und Inbetriebnahme verbinden. ISO 14644-4 Werkzeug-Fußabdrücke und Service-Schnittstellen sollten Anforderungen sein, nicht späte Feldwenderungen.
Reinraumtests umfassen Luftstrom-, Druck- und installierte Filterprüfungen. ISO 14644-3 FFU-Positionen, Druckgrenzen und Durchdringungen sollten für den Testzugang konzipiert werden.
Die leistungsstarke Filterleistung hängt von der Klassifizierung und der Dokumentation ab. ISO 29463-1 FFU- und Filteraufzeichnungen sollten Teil des Startup-Evidence-Pakets sein.

Referenzstandards

Referenzstandards und Hinweise zum öffentlichen Zugang

  • ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinheit von Partikeln in der Luft.
  • ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
  • ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
  • ISO 29463-1 : offizielle ISO-Seite für die Klassifizierung von Hochleistungsfiltern. Vollständige ISO-Standards erfordern möglicherweise Kauf oder autorisierten Zugriff.

FAQ (häufig gestellte Fragen)

Häufig gestellte Fragen

Was macht eine modulare Reinraum Werkzeuginstallation bereit?
Es ist werkzeuginstallierbar, wenn vor dem Eintritt der Prozessausrüstung die Abmessungen von Geräten, Versorgungswegen, Dienstdurchdringungen, Druckgrenzen, Deckenzugang und Qualifikationsaufzeichnungen abgestimmt werden.
Warum sind Versorgungsverfolgungen in Halbleiterreinräumen wichtig?
Utility Chases halten Servicearbeiten zugänglich und reduzieren wiederholte Öffnungen innerhalb der Reinzonen. Sie helfen bei der Verwaltung von Strom, Daten, Gasen, Abgasen, Abläufen und Überwachungskabeln ohne unkontrollierte Feldmodifikationen.
Sollten Panelindringungen vor Ort geschnitten werden?
Eine gewisse Feldverstellung kann unvermeidlich sein, aber kritische Durchdringungen sollten, wo möglich, vorgestaltet werden. Jede Öffnung sollte ein Dichtdetail, einen Inspektionsschritt und eine Kompatibilitätsprüfung mit der Druckkaskade aufweisen.
Welche Dokumente helfen, das Startup-Risiko zu reduzieren?
Nützliche Aufzeichnungen umfassen Werkzeugschnittstellenzeichnungen, Penetrationspläne, Dichtmitteldaten, FFU-Pläne, Filterzertifikate, Druckdiagramme, Deckenzugangspläne, eingebaute Fotos und Inbetriebnahmeprüfberichte.

Planen Sie Werkzeugschnittstellen, bevor der Reinraum ankommt

Wonclean modulare Reinraumprojekte können Wandpaneele, Deckengitter, FFUs, Türen, Fenster und Service-Schnittstellen als ein Reinraumpaket koordinieren. Für Halbleiterfabriken schützt diese Koordination den Werkzeugstart.
