Pharmazeutische Reinraum Wandplatte Design: Chemikalienbeständigkeit, Spülverbindungen und mikrobielle Risikokontrolle

Technische Konstruktionsanleitung | Pharmazeutisches Reinraum-Wandsystem

Pharmazeutische Reinraum Wandplatte Design: Chemikalienbeständigkeit, Spülverbindungen und mikrobielle Risikokontrolle

Pharmazeutische Reinraumwandpaneele werden nicht allein nach Farbe oder Plattendicke ausgewählt. Das Wandsystem muss die Reinigungschemie überleben, das Partikelverschütten begrenzen, mikrobielle Häfen reduzieren, Druckgrenzen schützen und Türen, Fenster und Versorgungseindringungen über Jahre hinweg reinigbar halten.

pharmazeutische Reinraum Wandpaneele chemisch beständige Wandplatten Reinraum Tür Schnittstelle GMP modularer Reinraum

ChemiePassen Sie Panels an Reinigungsmittel und Expositionszeit an. Flush GelenkeSteuern Sie Spalte, Stege und offene Befestigungsmittel. SchnittstellenVerschließen Sie Türen, Fenster, Passboxen und Dienstleistungen. RisikenUnterstützung von Kontaminationskontrolle und Inspektion.

In einer pharmazeutischen Anlage ist die Reinraumwand sowohl eine architektonische Oberfläche als auch eine Kontaminationskontrollengrenze. Es trennt Prozessräume, unterstützt Druckkaskade, erhält wiederholtes Abwischen, trägt Beobachtungsfenster und absorbiert den Missbrauch von Wagen, Kleiderstrom und Wartungszutritt.

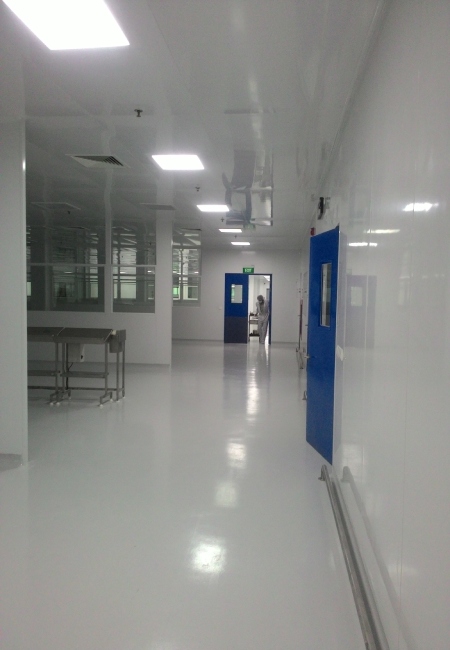

Pharma-Reinraum-Korridor mit Flushwandplatten und reinigbaren Deckenverbindungen
Reinigbarer Wandpanel Korridor. Große, glatte Wandfelder reduzieren die Reinigungskomplexität, aber Türen, Verglasungen, Covering und Servicedetails entscheiden immer noch über die Kontaminationskontrolle des Raumes.

Materialauswahl

Chemikalienbeständigkeit muss auf das tatsächliche Reinigungsprogramm abgestimmt werden

Eine als chemisch resistent bezeichnete Wandplatte ist nicht automatisch für jeden pharmazeutischen Raum geeignet. Die korrekte Überprüfung beginnt mit der Reinigungs- und Desinfektionsmatrix: Alkohole, Wasserstoffperoxid, quaternäre Ammoniumverbindungen, Sporizide, Hypochlorit, saure Waschmittel, alkalische Waschmittel, Kontaktzeit, Wischfrequenz und Rückstandsverhalten.

Bei beschichtetem Stahl, HPL, Edelstahl oder anderen Reinraumwandverarbeitungen umfassen die wichtigen Ausfallmodi Verfärbung, Blasenbildung, Glanzverlust, Erweichung, Kantenschwellung, Korrosion, Delaminierung und Abdichtungsmittelabbau. ASTM D543 ist allgemein zur Bewertung der Resistenz von Kunststoffen gegen chemische Reagenzien bezeichnet, während ASTM D1308 adressiert die Wirkung von Chemikalien auf klare und pigmentierte organische Oberflächen. Diese Standards ersetzen keine projektspezifischen Akzeptanzkriterien, aber sie helfen Käufern, Testbeweise zu fordern, anstatt sich auf breite Ansprüche zu verlassen.

Die Auswahl von Wonclean-Wandpanelen sollte daher anhand des Reinigungsprozesses des Benutzers, der Raumklassifizierung, des mikrobiellen Kontrollziels, des Aufprallrisikos und des erwarteten Lebenszyklus überprüft werden. Eine Platte, die in einem reinigungsarmen Versorgungskorridor gut funktioniert, ist neben einem Wasch-down-, Desinfektions- oder sterilen Unterstützungsprozess möglicherweise nicht die richtige Oberfläche.

Design Checkliste

Eine Wandpaneelspezifikation sollte mehr als den Panel-Kern steuern

Schlüsselfunkte der Konstruktion für pharmazeutische Reinraum-Wandpaneele.
Entwurfspunkt Technisches Risiko Empfohlene Kontrolle
Oberflächenverbindung Rückstandsretention, Partikelverschüttung oder Reinigungsschäden. Überprüfen Sie Beschichtung, HPL oder Edelstahl gegen Reinigungsmittel und wischen Methode.
Gelenkgeometrie Spalten können Rückstände und Mikroorganismen sammeln. Verwenden Sie Spülverbindungen, kompatible Dichtmittel und reinigbare Profile.
Tür- und Fensterrahmen Lücken, Leisten und Dichtungsschäden schwächen die Reinigung und die Druckregelung. Koordinaten Sie Rahmenteife, Dichtstoffleitung, Glaspassform und Inspektionszugang.
Utility Penetrationen Unversiegelte Durchdringungen brechen die Reinraumgrenze. Dokumentenmaschinen, Schutzschilder, Dichtungen und Dichtungsmittel vor der Installation.

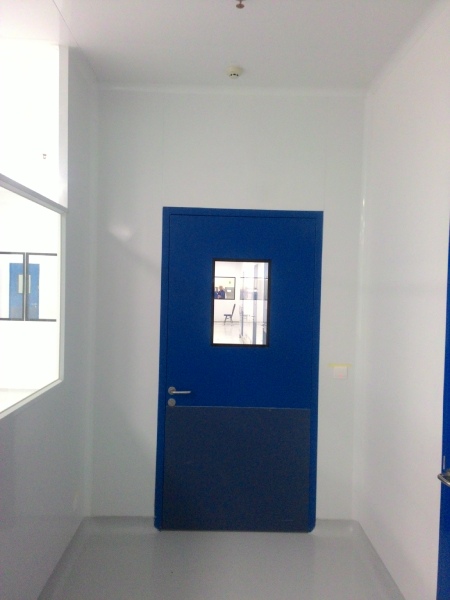

Reinraum Tür- und Wandplattenschnittstelle für pharmazeutische Druck- und Reinigungssteuerung
Tür-zu-Wand-Schnittstelle. Türrahmen, Verglasungen, Trittplatten und angrenzende Wandpaneele müssen als eine reinigbare Baugruppe und nicht als getrennte Produkte überprüft werden.

Gemeinsame Flush-Strategie

Flush-Gelenke reduzieren die mikrobielle Haftung nur, wenn sie baubar und inspektierbar sind

Ein Spülreinraum-Gelenk ist nützlich, da es Räume und Schattenlücken reduziert, in denen Rückstände nach der Reinigung verbleiben können. Aber ein Flush-Detail auf einer Zeichnung reicht nicht aus. Der Installateur muss in der Lage sein, Platten auszurichten, kompatible Dichtmittel aufzunehmen, fertige Oberflächen zu schützen und ein Gelenk zu hinterlassen, das nach wiederholter Reinigung visuell geprüft werden kann.

EU GMP Anhang 1 betont Kontaminationskontrollstrategie, Raumgestaltung und Reinraumkvalifizierung für sterile Fertigung. Auch in Stützbereichen gilt die gleiche Ingenieurlogik: Oberflächen sollten glatt, reinigbar und kompatibel mit dem beabsichtigten Kontaminationskontrollansatz sein.

Für Wandpaneele bedeutet das Vermeiden von exponierten Befestigungsmitteln in sauberen Zonen, wo möglich, die Kontrolle der Silikon- oder Dichtstoffperlenqualität, die Verwendung von coved Base oder kompatiblen Boden-zu-Wand-Details und die Auswahl von Beschichtungen, die keine Regale an den Plattenkanten schaffen.

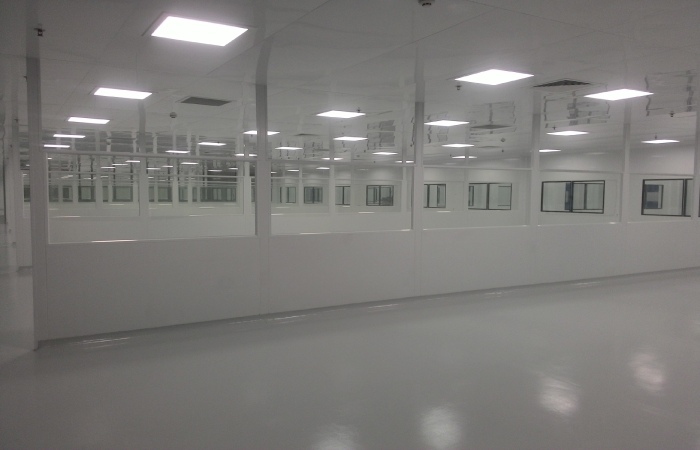

Verfensterte pharmazeutische Reinraumwandpaneele mit Spülverbindungen und reinigbaren Oberflächen
Fensterte Wandpanel Grenze. Beobachtungsfenster verbessern die Prozesssichtbarkeit, aber der Glasrahmen, die Dichtung und die umliegenden Paneelverbindungen müssen glatt und reinigbar bleiben.

Schnittstellen und Penetrationen

Die meisten Wandpaneelfäller treten an Schnittstellen auf, nicht in der Mitte des Panels

Eine große Wandplattenoberfläche ist in der Regel einfach zu reinigen. Das wirkliche Risiko konzentriert sich auf Türrahmen, Beobachtungsfenster, Passboxen, Rückgrille, Steckdosen, Rohrhülsen, Druckrohre, Feuergeräte, Datenanschlüsse und Übergänge von Platte zu Decke. Jede Eindringung kann zu einer Partikelquelle, einer Rückstandstasche oder einem Leckageweg werden, wenn sie nicht vor der Baustellenarbeit koordiniert wird.

ISO 14644-4 Beratung für Reinraum-Design, Bau und Inbetriebnahme. Bei Wandsystemen besteht der praktische Takeaway darin, dass Raumgrenzen und installierte Dienstleistungen gemeinsam überprüft werden sollten. Eine spät hinzugefügte Steckdose oder Rohrweite kann die Sauberkeitslogik eines sonst gut gestalteten Panelpakets beschädigen.

Wonclean Projektüberprüfungen sollten Penetrationspläne, Rahmenzeichnungen, Dichtungs-/Dichtungsmittelkompatibilität, Servicezugang und Ersatzstrategie umfassen. Reinraum-Wanddetails sollten auch die Wartbarkeit bewahren: Wenn ein Sensor, ein Gitter oder ein Durchgang gewartet werden muss, sollten die Arbeiten nach der Qualifizierung keine Schneiden der Wandoberfläche erfordern.

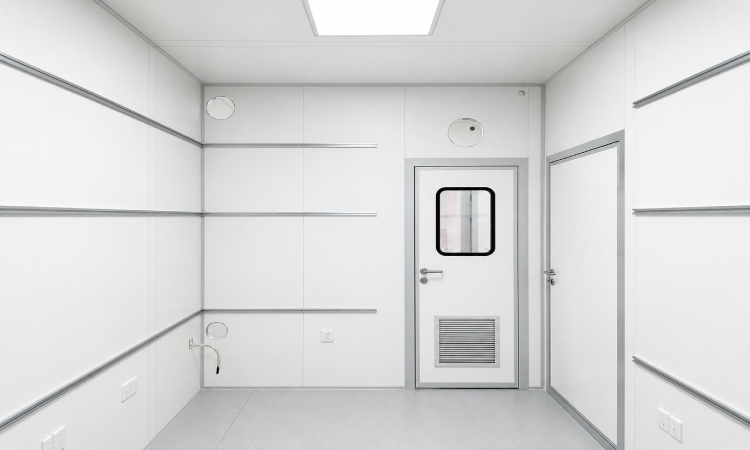

Reinraum Wandpanel Innenraum mit Dienstleistungsdurchdringungen versiegelte Tür und Rückgrill
Dienst- und Rückluftdetail. Durchdringungen, Türen, Gitter und Plattenflüge sollten im Rahmen des Reinigungsprogramms der Anlage versiegelt, zugänglich und reinigbar sein.

Qualifikationsbereitschaft

Wall Panel Design sollte Reinigung Validierung und Raum Verifizierung unterstützen

ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration, während ISO 14644-3 deckt Prüfmethoden für Reinraumleistung ab. Wandpaneele werden nicht direkt durch diese Normen eingestuft, aber Wandverarbeitung, Leckagebeheerung und installierte Schnittstellen können die Partikelerzeugung, die Druckdifferenz und das Erholungsverhalten beeinflussen.

Für den pharmazeutischen Gebrauch ist die Dokumentation wichtig. Das Wandsystempaket sollte Materialdaten, Plattenlayout, Gelenkdetail, Oberflächenverbindung, Kerntyp, Tür- und Fensterschnittstellenzeichnungen, Dichtmitteldaten, Reinigungskompatibilitätsnachweise und Installationsprüfungsaufzeichnungen liefern. Diese Aufzeichnungen helfen Qualitätsteams, die Konstruktionsqualifizierung, die Installationsqualifikation und die laufenden Reinigungskontrollen miteinander zu verbinden.

Eine starke Spezifikation vermeidet vage Phrasen wie "leicht zu reinigen" oder "antibakterielles Panel", es sei denn, das Projekt definiert Testmethode, Akzeptanzkriterien und relevante Nutzungsbedingungen.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Implikation der Wandplatte
Die Reinraum-Klassifizierung basiert auf der Luftpartikelkonzentration. ISO 14644-1 Wandsysteme sollten das Partikelverschütten minimieren und die Raumprüfung unterstützen.
Reinraum-Prüfmethoden umfassen Druckdifferenz und Luftströmungsprüfungen. ISO 14644-3 Plattenfüge, Türen und Durchdringungen müssen die Druckgrenze schützen.
Reinraum-Design und Inbetriebnahme sollten als integrierter Prozess angesehen werden. ISO 14644-4 Die Wandplattenlayouts sollten Türen, Fenster, Dienstleistungen und Inspektionsstellen umfassen.
Die chemische Beständigkeit sollte durch definierte Testmethoden und -bedingungen unterstützt werden. ASTM D543 und ASTM D1308 Die Oberfläche sollte auf die tatsächliche Reinigungschemie der Anlage abgestimmt werden.
GMP sterile Fertigung Leitlinie betont Kontaminationskontrolle Strategie. EU GMP Anhang 1 Wandflächen, Verbindungen und Schnittstellen sollten die Reinigung und mikrobielle Risikokontrolle unterstützen.

Referenzstandards

Referenzstandards und Hinweise zum öffentlichen Zugang

  • ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Reinraum-Luftreinheit nach Partikelkonzentration.
  • ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
  • ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
  • ASTM D543offizielle ASTM-Seite zur Bewertung der Widerstandsfähigkeit von Kunststoffen gegenüber chemischen Reagenzien.
  • ASTM D1308 : offizielle ASTM-Seite für chemische Wirkungen auf klare und pigmentierte organische Oberflächen.
  • EU GMP Anhang 1Offizielles PDF der Europäischen Kommission für die Herstellung steriler Arzneimittel. Der vollständige ISO- und ASTM-Standardtext erfordert möglicherweise einen Kauf oder autorisierten Zugriff.

FAQ (häufig gestellte Fragen)

Pharmazeutische Reinraum Wandpaneel FAQ

Was macht eine Reinraum Wandplatte chemisch resistent?

Chemische Beständigkeit bedeutet, dass die Oberfläche und die Kanten die tatsächlichen Reinigungsmittel, Konzentrationen, Kontaktzeit und Wischfrequenz ohne inakzeptable Schwellung, Färbung, Korrosion, Delaminierung oder Reinigungsverlust tolerieren können.

Warum sind Spülverbindungen in pharmazeutischen Reinräumen wichtig?

Spülgelenke reduzieren Räume und Spalte, in denen Rückstände und Mikroorganismen nach der Reinigung verbleiben können. Sie erleichtern auch die visuelle Inspektion, wenn Dichtlinien und Plattenausrichtung gesteuert werden.

Sind Wandpaneele direkt klassifiziert nach ISO 14644?

- Nein. - Nein. ISO 14644 klassifiziert Reinraum Luftreinheit und bietet Reinraum Testmethoden. Wandpaneele unterstützen die Klassifizierung indirekt, indem Partikelerzeugung, Leckage und Reinigungsrisiko reduziert werden.

Welche Dokumente sollten für GMP-Wandpaneele angefordert werden?

Anfordern Sie Materialspezifikationen, Panel Layout-Zeichnungen, Gelenkdetails, Tür- und Fenster-Schnittstellenzeichnungen, Dichtmitteldaten, Reinigungskompatibilitätsnachweise, Installationsprüfungsaufzeichnungen und Wartungsanleitungen.

Wonclean Engineering Hinweis

Geben Sie das gesamte Wandsystem an, nicht nur die Plattenoberfläche

Ein zuverlässiges pharmazeutisches Wandpaket kombiniert Materialauswahl, Füllverbindungsdetaillierung, kompatible Dichtmittel, Tür- und Fensterkoordination, Druckgrenzensteuerung und inspektionsfeste Dokumentation. Hier wird eine Reinraumwand statt einer einfachen Trennwand Teil der Kontaminationskontrollstrategie.
