GMP Modular Cleanroom Design für Pharma: ISO 7/8, Druckdifferenz und Validierungsbereitschaft

Technischer Designleitfaden | Pharma GMP Cleanroom

GMP Modular Cleanroom Design für Pharma: ISO 7/8Druckdifferenz und Validierungsbereitheit

Ein GMP modularer Reinraum für die pharmazeutische Produktion muss mehr tun als ein Ziel erreichen ISO 7 oder ISO 8 Partikelklasse. Es muss die Kontaminationskontrollstrategie, die Druckdifferenz, den Personals- und Materialfluss, reinigbare Oberflächen, die Überwachung des Zugangs und die dokumentierte Validierung von der Konstruktion bis zur Qualifizierung unterstützen.

GMP modularer Reinraum ISO 7 Reinraum pharmazeutischer Reinraum reinigbare Wandplatte

ISO 7/8Klassifizieren Sie Partikel unter definierten Betriebszuständen. DruckSchützen Sie saubere Zonen mit einer dokumentierten Kaskade. CCSUnterstützung der Kontaminationskontrollstrategie. ValidierungVorbereiten Sie DQ, IQ und OQ Beweise frühzeitig.

In pharmazeutischen Anlagen muss das modulare Reinraum-Design Geschwindigkeit mit Beweisen ausgleichen. Eine fabriksbaute oder modulare Hülle ist nur dann wertvoll, wenn ihre Oberflächen, Gelenke, Luftschlüsse, Türen, HVAC-Schnittstellen und Überwachungspunkte gegen GMP-Erwartungen dokumentiert und verifiziert werden können.

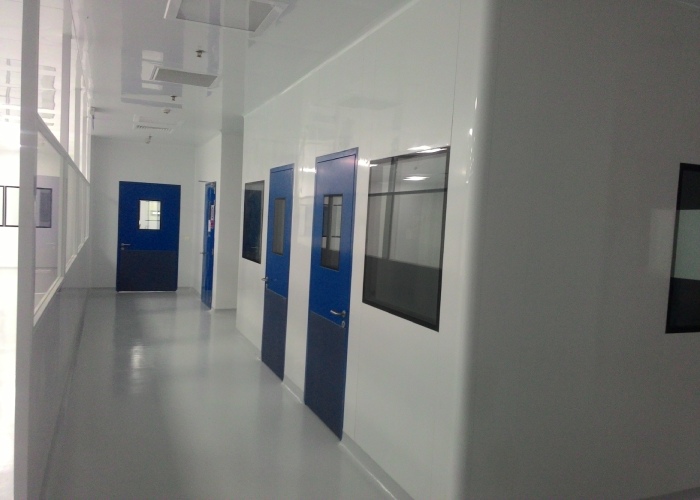

GMP Pharma Reinraum Korridor mit blauen Reinraum Türen und Druckzonierung Layout
GMP Korridor und Raum Schnittstellen. Türen, Fenster und Deckenrückgänge sollten Druckdifferenz und reinigbare Raumgrenzen unterstützen.

GMP Design Logik

Beginnen Sie mit Kontaminationskontrolle, nicht nur Raumklasse

Ein pharmazeutischer Reinraum sollte nach Prozessrisiken gestaltet werden: offene Produktexposition, mikrobielles Risiko, Personalintervention, Materialtransfer, Reinigungsfrequenz, Wartung von Geräten und Umweltüberwachung. ISO 7 oder ISO 8 Ziele sind wichtig, aber sie sind nur ein Teil des Bildes der Kontaminationskontrolle.

EU GMP Anhang 1 betont eine Kontaminationskontrollstrategie für die Fertigung steriler Produkte. Auch wenn ein Raum nicht Klasse A/B ist, sollte die modulare Reinraum-Hülle helfen, Kontaminationswege durch reinigbare Konstruktion, Druckregelung und definierte Strömungen zu kontrollieren.

Wonclean-modulare Reinraumprojekte sollten daher vor Produktionsbeginn mit Anwenderspezifikationen, Prozessflussdiagrammen, HVAC-Zonierung, Panelenhöhen, Türverschlussen und Qualifikationsdokumenten überprüft werden.

ISO 7/8 und Druck

ISO 7/8 Zimmer brauchen immer noch eine echte Druckdifferenzstrategie

ISO 14644-1 klassifiziert Reinräume nach Luftpartikelkonzentration. In GMP-Anlagen benötigt der gleiche Raum auch eine verteidigbare Druckdifferenzstrategie, die Produktschutz, Kreuzkontaminationsrisiko, Personalbewegung und Materialtransfer widerspiegelt.

Eine modulare Hülle erleichtert die Druckregelung, da Wandpaneele, Türen, Fenster und Durchdringungen wiederholbar sind. Aber das Design muss unkontrollierte Leckagen vermeiden. Türspalte, Durchgangsdichtungen, Deckenrückgänge und Versorgungseindringungen können alle eine Druckkaskade schwächen.

Validierungsbereite Konstruktionsprüfungen für GMP modulare Reinräume.
Designartikel GMP-Risiko Beweise zur Vorbereitung
Druckkaskade Kreuzkontamination oder Verlust des Produktschutzes. Raumdruckkarte, Alarmlogik und Ausgleichsbericht.
Airlock Sequenz Der Personals- oder Materialfluss kann Kontrollpunkte umgehen. Türverschlusslogik und Betriebssop.
Reinigbare Oberflächen Rückstände, mikrobielle Häfen oder Reinigungsfehler. Materialaufzeichnungen, Dichtmitteldaten und Reinigungskompatibilitätsprüfung.
Überwachung des Zugangs Unvollständige Umwelt- oder Druckaufzeichnungen. Sensorplatzplan, Kalibrierungsliste und Wartungszutrittsroute.

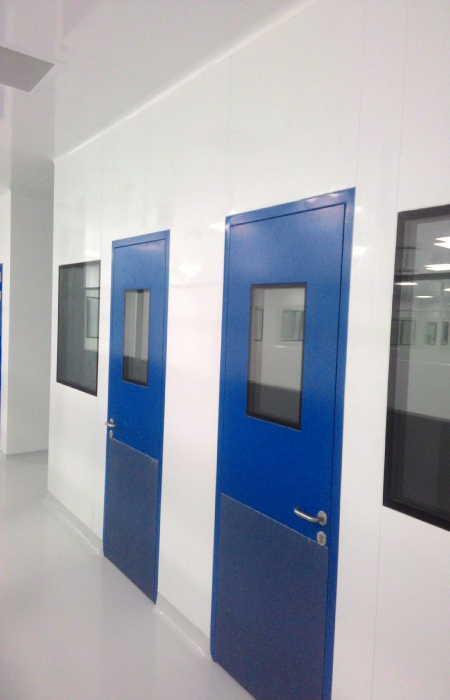

GMP modulare Reinraumtüren und Luftschloss-Schnittstellen zur Druckdifferenzregelung
Tür- und Luftschloss-Schnittstellen. Der Druckunterschied hängt von Dichtungen, Interlocks, Türverhalten und Benutzerverfahren ab.

Reinigbarer Umschlag

Wand-, Decke- und Türdetails müssen Reinigung und Inspektion unterstützen

Ein modularer pharmazeutischer Reinraum sollte Räume, freigelegte Befestigungsmittel, raue Beschichtungen und unkontrollierte Lücken reduzieren. Wandpaneele, Deckenpaneele, Blickfenster und Türrahmen sollten für Abwischen, Sichtbarkeit, Schlagrisiko und Kompatibilität mit Reinigungsmitteln ausgewählt werden.

Wo die Zimmer sind ISO 7 oder ISO 8 Unterstützungsbereiche, Sauberkeit ist immer noch wichtig. Diese Bereiche können höhere Prozesse speisen, Komponenten halten, Unterstützungskleider oder eine Ausrüstungseinstellung enthalten. Wenn der Trägerbereich Partikel abwerft oder Rückstände hält, wird die Kontaminationskontrolle stromaufwärts härter.

Die FDA-Leitlinie zur aseptischen Verarbeitung stellt fest, dass das Design und die Kontrolle von Reinräumen Teil der CGMP-Erwartungen für die Herstellung steriler Medikamente sind. Die genauen Akzeptanzkriterien sollten aus der Prozessrisikobewertung der Anlage, dem regulatorischen Markt und dem Qualitätssystem stammen.

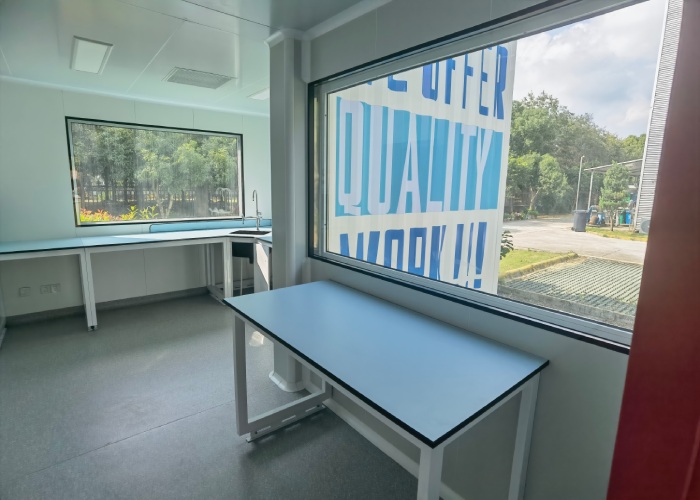

Pharmazeutischer modularer Reinraum mit abgefenstertem Prozessraum und reinigbaren Wandplatten
Verfensterte Reinraum Grenze. Verglasungen, Wandpaneele und Deckenschnittstellen sollten für Reinigung, Beobachtung und Qualifizierung ausgelegt sein.

Validierungsbereitschaft

Die Validierungsbereitschaft beginnt vor der Installation

Ein GMP modularer Reinraum sollte die Konstruktionsphase mit Qualifikationsnachweisen im Auge verlassen. Typische Dokumente umfassen URS-Rückverfolgbarkeit, Konstruktionsüberprüfung, Materialspezifikationen, Layout-Zeichnungen, HVAC-Zonierung, Filterplan, Druckeinstellpunktkarte, Raumdatenblätter, Kalibrierungsliste und Bauinspektionsplan.

Während des Startups, ISO 14644-3 Testmethoden können Reinraum-Verifikation wie Luftströmungsvolumen, Druckdifferenz, Rückgewinnung und installierte Filterleckage unterstützen, sofern spezifiziert. Die GMP-Qualifikation fügt dann Standortverfahren, Aufzeichnungen, Abweichungsbehandlung und Akzeptanzkriterien hinzu.

Eine modulare Konstruktion sollte kritische Dienste nicht verbergen. Wartungszugriffe für Dämpfer, Sensoren, Filter, Interlocks und Druckrohre sollten geplant werden, ohne reinigbare Oberflächen zu beschädigen.

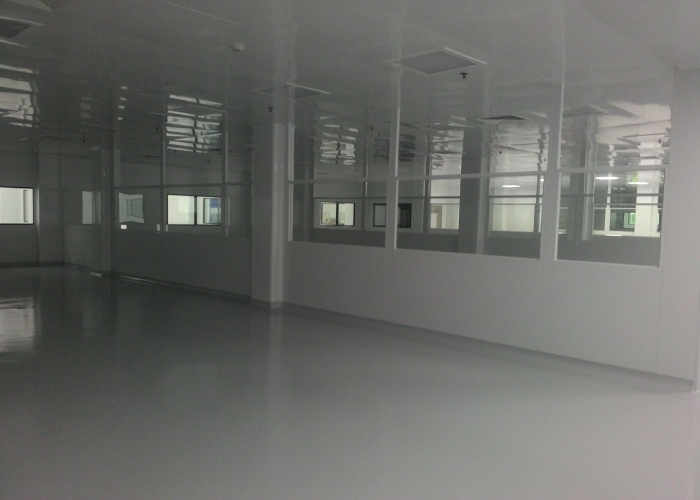

Modulares Reinraum-Laborinnen mit reinigbaren Arbeitsflächen und HVAC-Deckendiffusoren
Modulares Reinraum-Interieur. Möbel, Fenster, Diffusoren und Service-Durchdringungen sollten in validierungsbereiten Layout-Aufzeichnungen erfasst werden.

Technische Faktenprüfung

Quellengestützte Fakten, die in diesem Artikel verwendet werden

Tatsache verwendet Quelle Design-Implikationen
Die Reinraum-Klassifizierung basiert auf der Luftpartikelkonzentration. ISO 14644-1 ISO 7/8 Ziele erfordern Partikelverifizierung, nicht nur Luftstromschätzungen.
Reinraum-Testmethoden umfassen Luftstrom- und Druckdifferenztests. ISO 14644-3 Modulare Räume benötigen messbare Druck- und Luftströmungszugangspunkte.
Sterile Fertigung Leitlinien betonen Kontaminationskontrollstrategie. EU GMP Anhang 1 Raumlayout, Strömungen und Reinigung sollten CCS unterstützen, nicht nur die Baugeschwindigkeit.
Die Leitlinie zur aseptischen Fertigung verbindet die Reinraumkontrolle mit den CGMP-Erwartungen. FDA-Leitlinien zur aseptischen Verarbeitung HVAC, Personal, Reinigung und Überwachung müssen für den regulierten Gebrauch dokumentiert werden.

Referenzstandards

Referenzstandards und Hinweise zum öffentlichen Zugang

  • ISO 14644-1 : offizielle ISO-Seite für die Klassifizierung der Luftreinigkeit nach Partikelkonzentration.
  • ISO 14644-3offizielle ISO-Seite für Reinraum-Testmethoden.
  • ISO 14644-4 : offizielle ISO-Seite für Reinraum-Design, Bau und Inbetriebnahme.
  • EU GMP Anhang 1Offizielles PDF der Europäischen Kommission für die Herstellung steriler Arzneimittel.
  • FDA-Leitlinien zur aseptischen VerarbeitungOffizielle FDA-Leitlinienseite. Die vollständige regulatorische Interpretation sollte mit dem Qualitätsteam der Anlage bestätigt werden.

FAQ (häufig gestellte Fragen)

GMP modulare Reinraum FAQ

Ist ISO 7 oder ISO 8 Genug für die GMP-Einhaltung?

Nein. Die ISO-Klasse ist eine Leistungsanforderung. Die Einhaltung der GMP hängt auch von Kontaminationskontrollstrategie, Verfahren, Überwachung, Personalfluss, Reinigung, Wartung und Qualifikationsaufzeichnungen ab.

Welche Druckdifferenz sollte ein GMP-Reinraum verwenden?

Es gibt keinen universellen Wert, der zu jedem Prozess passt. Die Druckkaskade sollte durch Produktschutz, Kontaminationsrisiko, Gefahrstoffe, Personals-/Materialwege und lokale GMP-Erwartungen definiert werden.

Können modulare Reinräume wie herkömmliche Reinräume validiert werden?

Ja, wenn Konstruktion, Materialien, Installation und Prüfaufzeichnungen ordnungsgemäß vorbereitet sind. Die modulare Konstruktion unterstützt die Validierung, wenn Dokumentation und Inspektionsstellen frühzeitig geplant werden.

Was sollte überprüft werden, bevor ein GMP modularer Reinraum bestellt wird?

Überprüfen Sie URS, Raumklassifizierung, Druckkarte, Personals- und Materialströme, HVAC-Zonierung, reinigbare Oberflächen, Überwachungspunkte, Wartungszugang, Reinigungsmittel und Qualifikationsakzeptanzkriterien.

Wonclean Engineering Hinweis

Bauen Sie den modularen Raum rund um GMP-Beweise

Ein GMP-modularer Reinraum sollte so konzipiert werden, dass die Installation überprüft, getestet, gereinigt und gewartet werden kann, ohne nach der Lieferung die Konstruktionsabsicht neu zu schreiben. Dies erfordert eine frühzeitige Koordination zwischen Reinraum-Umschlag-, HVAC-, Versorgungs-, Validierungs- und Qualitätsteams.

Nützliche Wonclean Referenzen: modularer Reinraum, Reinraum Wandsystem, Reinraum Tür, Kontakt Wonclean.
