ESD-Steuerung in Elektronikreinräumen: Antistatische Wand- und Sandwichpaneele

Technische Analyse · Elektronik Reinräume

ESD-Steuerung in Elektronikreinräumen: Die Wahl Antistatische Wand- und Sandwichpaneele

In der Elektronikherstellung kann eine Ladung, die Sie nicht fühlen, ein Gerät zerstören, das Sie nicht sehen können. Dies ist ein technischer Blick darauf, wie die Reinraumhülle – ihre Wände und Platten – Teil der Strategie zur Kontrolle der elektrostatischen Entladung wird.

<100 V
Schadensschwelle für viele moderne Halbleitergeräte
10⁶–10⁹ Ω
Typisches statisch-dissipatives Oberflächenwiderstandsfenster
Zwei Risiken
Geräteschäden und Partikelattraktion
Ein Weg
Jede Oberfläche mit einem gemeinsamen Grund verbunden

Die Elektronik- und Halbleiterproduktion ist besonders anfällig für etwas Unsichtbares: statische Elektrizität. Ein statisches Entladungsereignis weit unter dem Niveau, das eine Person wahrnehmen kann, kann eine empfindliche Komponente abbauen oder zerstören, und eine geladene Oberfläche zieht ruhig luftgetragene Partikel zu den Produkten, die ein Reinraum schützt. Die Steuerung dieser Ladung ist nicht nur eine Angelegenheit von Armbandgurten und Bodenbelägen - die Wände selbst sind Teil des Systems.

In diesem Artikel wird untersucht, warum elektrostatische Entladung (ESD) in Elektronikreinräumen so wichtig ist, wie das Oberflächenverhalten klassifiziert wird und wie antistatische Reinraum-Wand- und Sandwichpaneele spezifiziert werden können, die zur Kontrolle beitragen, anstatt dagegen zu arbeiten.

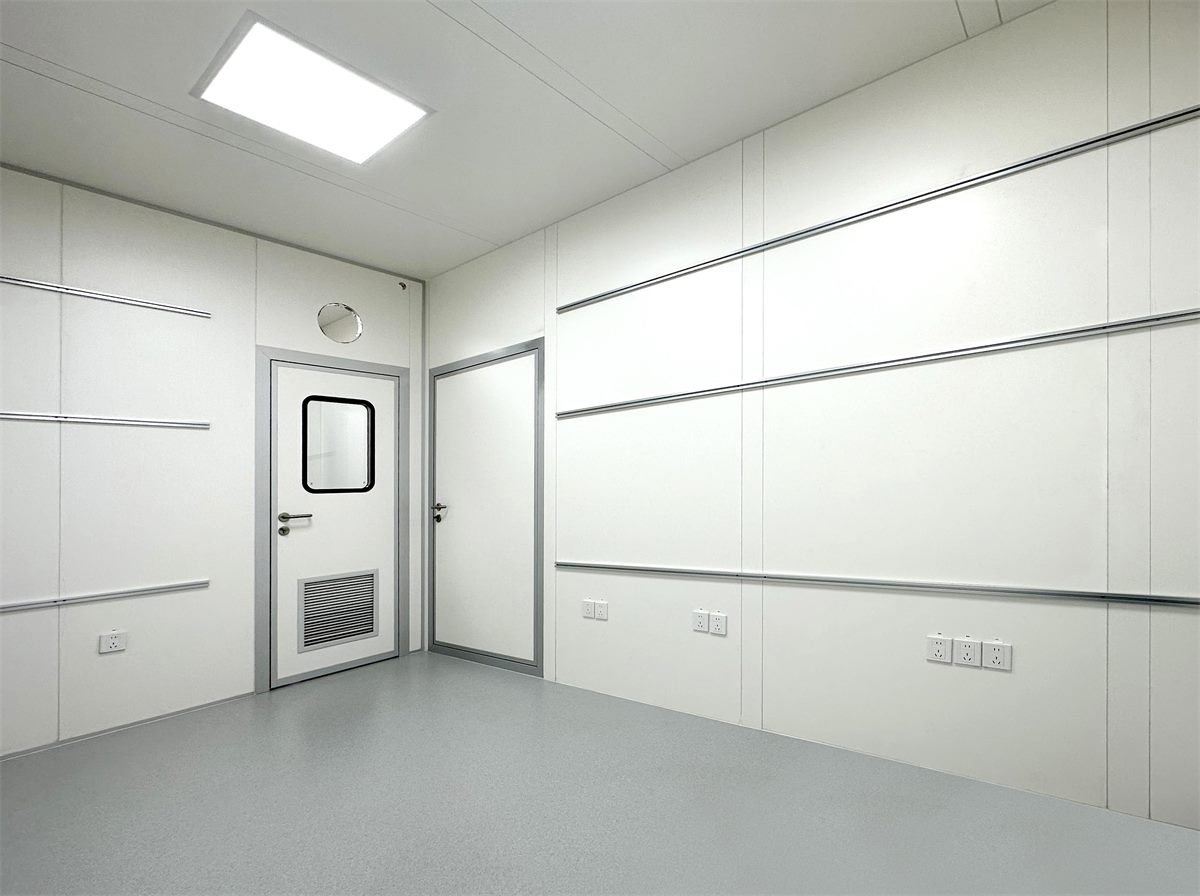

Innenraum eines Elektronikreinraums mit glatten antistatischen Wandpanelen, einer Reinraumtür und Flush Deckenbeleuchtung
Der Umschlag ist Teil des Systems. Glatte, versiegelte Reinraumwandpaneele in einer Elektronikumgebung - die großen Flächen, die empfindliche Arbeit umgeben, müssen Ladung ableiten, nicht sie speichern.

01 — Das Kernproblem

Warum Statik eine doppelte Bedrohung in Elektronikreinräumen ist

Statik verursacht zwei verschiedene Probleme, und ein Elektronikreinraum muss beide gleichzeitig lösen.

Der erste ist elektrostatische EntladungsschädenModerne integrierte Schaltungen, Sensoren und gedruckte Baugruppen arbeiten bei winzigen Spannungen und weisen in Nanometern gemessene Geometrien auf. Eine plötzliche Entladung - von einer Person, einem Werkzeug oder einer geladenen Oberfläche - kann Isolationsschichten oder Sicherungsleiter durchstecken. Viele Geräte werden durch Ereignisse unter 100 Volt beschädigt, weit unter den ungefähr 2.000 Volt, die eine Person braucht, bevor sie einen Schock spürt. Der Schaden ist oft latent: Das Teil überlebt die Linie und scheitert im Feld.

Das zweite Problem ist Elektrostatische AnziehungEine geladene Oberfläche wirkt wie ein Magnet für luftgetragene Partikel, zieht sie aus dem Luftstrom und hält sie dort, wo sie sich auf einem Wafer oder einer Platte absetzen können. In einem Raum, der entwickelt wurde, um Partikel in Bewegung zu halten und vom Produkt weg zu halten, tut eine geladene Wand das Gegenteil. Beide Probleme weisen auf die gleiche Anforderung hin: Oberflächen sollten die Ladung kontrolliert auf den Boden ablösen lassen, anstatt sie aufzubauen.

02 - Die Wissenschaft

Leitfähig, dissipativ, isolierend: was die Zahlen bedeuten

ESD-Verhalten wird durch Oberflächenbestandin Ohm gemessen und nach Standards wie IEC 61340-5-1 und ANSI/ESD S20.20. Das Ziel für die meisten Reinraumoberflächen ist das Mittelband – statisch-dissipativ - die Ladung auf kontrollierte, gewaltfreie Weise entfließen lässt, anstatt sie zu halten oder plötzlich zu lösen.

Indikative Oberflächenwiderstandsbänder. Projektziele sollten den anwendbaren ESD-Standard und den Prozessanforderungen des Kunden entsprechen.
Verhalten ca. Oberflächenbestand Was es tut
Leitfähig 10² – 10 ⁵ Ω Abläufe laden sehr schnell; verwendet, wo eine schnelle, direkte Erdung gewünscht ist
Statisch-dissipativ 10⁵ – 10⁹ Ω Abläufe laden sich kontrolliert, schrittweise auf – das übliche Ziel für Oberflächen
Antistatisch / Low-Charging bis zu ~10¹¹ Ω Widerstand der Erzeugung von Ladung in erster Linie
Isolierend > 10¹² Ω Haltet Ladung – das Verhalten, das auf großen Reinraum-Oberflächen zu vermeiden ist

Die Lektion für den Umschlag ist einfach: Eine einfache gemalte oder laminierte Wand kann sehr isolierend sein und sich genau so verhalten, wie Sie es nicht wollen. Ein ESD-bewusster Reinraum legt Oberflächen fest, deren Finish und Erdung sie im Ablaufband platzieren, so dass die Wände an der Ladungssteuerung teilnehmen, anstatt sie zu untergraben.

03 — Die Auswahl

Auswahl antistatischer Wand- und Sandwichplatten

Ein Reinraum Sandwichplatte besteht aus zwei Metallverkleidungen, die an einen Isolierkern verbunden sind. Für die ESD-Leistung ist der wichtigste Teil Facing und sein Finishplus wie das Panel geerdet ist - nicht der Kern. Das bedeutet, dass Sie den Kern für die Eigenschaften wählen können, die er regelt (Struktur, Feuer, Isolierung) und die Oberfläche separat für die statische Steuerung behandeln können.

Das Gesicht

Die sichtbare Oberfläche sollte glatt, reinigbar, nicht vergießen und eine antistatische oder statisch-dissipative Oberfläche haben - eine beschichtete Stahlverkleidung oder ein antistatisches HPL, anstatt ein Standard-Isolationslaminat. Dadurch bleibt die große Wandfläche im Ablaufband, während die Reinraumanforderung für eine wischreine, partikelfreie Oberfläche erfüllt wird.

Der Kern

Der Kern wird für alles andere ausgewählt. Steinwolle und Magnesiumoxidkerne bringen Feuerleistung und Steifigkeit; Aluminium Waben gibt eine leichte, sehr flache Platte; Polyurethan bietet Wärmedämmung. Der Schnitt unten zeigt ein typisches Reinraum-Panel mit Steinwollkern - eine glatte, versiegelte Fläche über einem strukturellen, feuerfesten Kern.

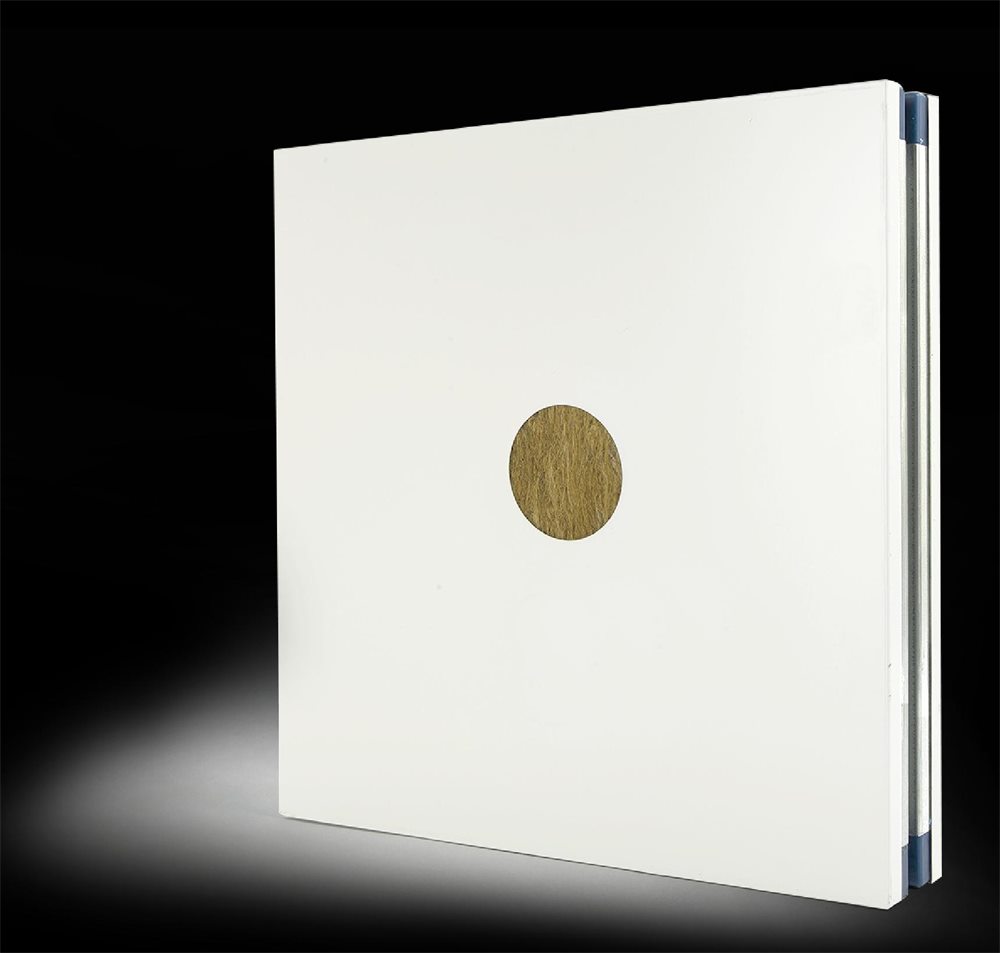

Schnitt von einem Reinraum-Sandwich-Panel, das eine glatte weiße Ausrichtung über einen Steinwollkern zeigt
Oberfläche und Kern erledigen unterschiedliche Aufgaben. Ein Reinraum-Sandwich-Panel mit einem Steinwollkern für Feuer und Steifigkeit; Das statische Verhalten wird von der Oberflächenfläche und der Erdung des Panels bestimmt, nicht vom Kern.

Neben dem Panel selbst gilt die gleiche Oberflächenlogik für die Übereinstimmung Reinraum Panels verwendet für Decken und Türen und Fenster, so dass sich der gesamte Umschlag konsistent verhält.

04 — Das Detail, das es funktioniert

Erdung: Platten in einen Ladeweg verwandeln

Eine dissipative Oberfläche steuert nur statisch, wenn sie irgendwo die Ladung senden kann. Das definierende Detail einer ESD-bewussten Hülle ist daher Verklebung und ErdungDie Wand- und Deckenpaneele, der Boden und der Tragrahmen sind alle elektrisch mit einem gemeinsamen Boden verbunden, so dass Ladung überall auf der Oberfläche einen kontinuierlichen, spannungsarmen Weg zur Erde hat.

Ein kontinuierlicher Weg zum Boden
Dissipative Oberflächen funktionieren nur, wenn jedes Element miteinander verbunden und geerdet ist
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

Schematik — Platten, Decke und Boden mit einer einzigen Erdreferenz verbunden.

In der Praxis bedeutet dies die Festlegung von Erdungspunkten und Verklebungshardware als Teil des Panelsystems, die Konstruktion der Verbindungen, damit die Verbindung kontinuierlich ist, und die Überprüfung der Oberflächenbeständigkeit nach der Installation. Eine Wand, die auf einer Probe als dissipativ getestet wurde, aber nie vor Ort geerdet wurde, bietet überhaupt keinen Schutz.

05 - Zusammensetzen

Der Rest des Umschlags muss immer noch ein Reinraum sein

Die ESD-Steuerung überschreibt nie die grundlegenden Reinraumanforderungen - sie sitzt auf ihnen. Das gleiche Reine Raumwände Sie müssen immer noch glatt, versiegelt, nicht vergießbar und reinigbar sein, mit geschlossenen, spaltfreien Verbindungen, die keine Ecken für Partikel hinterlassen. Die antistatische Oberfläche muss die routinemäßige Reinigung und Desinfektion überleben, ohne ihre abfallenden Eigenschaften zu verlieren, und die Platten müssen immer noch den Brand- und Strukturbedarf des Projekts durch den Kern erfüllen.

Aus diesem Grund ist eine Elektronikreinraum-Hülle am besten als ein koordiniertes System spezifiziert: Verkleidung, Kern, Oberfläche, Türen, Fenster und Erdung zusammen gewählt. Wenn Oberflächenbeständigkeit, Reinigbarkeit und Brandwert in einer einzigen Plattenspezifikation ausgewogen sind, machen die Wände ihre Arbeit ruhig - Geräte und Produkt schützen, ohne dass sie bemerkt werden.

Schlüssel Takeaways

  • Statik ist ein Doppelte Bedrohung in Elektronikreinräumen: es beschädigt Geräte und zieht Partikel an.
  • Das Ziel für Oberflächen ist statisch-dissipativ Band (ungefähr 10 ⁵–10⁹ Ω), Nicht isolierend.
  • In einem Sandwichpanel kommt die ESD-Leistung von der Oberfläche und Erdung — wählen Sie die Kern für Feuer, Struktur und Isolierung.
  • Verklebung und Erdung Jede Oberfläche auf einer gemeinsamen Erde ist das, was eine dissipative Wand tatsächlich funktionieren lässt.
  • Antistatische Panels müssen immer noch alle üblichen Reinraum Anforderungen an Reinigung, Dichtung und Feuer.

Sie geben einen elektronischen Reinraum-Umschlag an?

Wonclean liefert antistatische Reinraumwand- und Sandwichpaneele, Decken, Türen und Fenster - gemeinsam entwickelt, mit Erdung für Elektronik und Halbleiterumgebungen. Teilen Sie Ihr ESD-Ziel und Ihre Reinigungsklasse mit und unsere Ingenieure helfen Ihnen bei der Festlegung des Systems.

FAQ (häufig gestellte Fragen)

Häufig gestellte Fragen

Welche Oberflächenbeständigkeit sollten antistatische Reinraum-Panels haben?
Die meisten Reinraum Oberflächen zielen auf das statisch-dissipative Band, etwa 10 ⁵ to 10⁹ Ohm, so dass die Ladung auf kontrollierte Weise abläuft. Das genaue Ziel sollte den anwendbaren ESD-Standard entsprechen (z.B. IEC 61340-5-1 oder ANSI/ESD S20.20) und den Prozess des Kunden.
Beeinflusst der Kern eines Sandwichpanels die ESD-Leistung?
Nicht direkt. Die statische Steuerung kommt von der Oberflächenverbindung des Panels und dessen Erdung. Der Kern – Steinwolle, Magnesiumoxid, Waben oder Polyurethan – wird für Feuer, Struktur und Isolierung gewählt.
Warum müssen Reinraum Wände überhaupt statisch steuern?
Denn Statik tut zwei schädliche Dinge: Es kann empfindliche Elektronik entladen und beschädigen und es zieht luftgetragene Partikel auf Oberflächen und Produkte an. Dissipative, geerdete Wände reduzieren beide Risiken.
Ist eine Erdung wirklich notwendig, wenn die Platten antistatisch sind?
- Ja. - Ja. Eine dissipative Oberfläche kontrolliert die Ladung nur, wenn diese Ladung einen Weg zur Erde hat. Ohne die Verklebung der Platten, der Decke und des Bodens an einem gemeinsamen Boden kann eine antistatische Oberfläche ihre Arbeit nicht erledigen.
Wonclean Technologie
Modulare Reinraum- & Laborsysteme seit 2005.
Dieser Artikel ist für allgemeine technische Leitlinien; Überprüfen Sie alle Werte gegen die geltenden ESD-Normen und Projektanforderungen.
