Russland FAB 300 Semiconductor Cleanroom Project Case Study: Deckengitter, Wandpaneele, erhöhter Boden und HVAC-Koordination

Projektfallstudie | Russia Semiconductor FAB 300

Russland FAB 300 Semiconductor Cleanroom Project Case Study: Deckengitter, Wandpaneele, erhöhter Boden und HVAC-Koordination

Ein großflächiger Halbleiterreinraum wird nicht allein durch Panels geliefert. In diesem russischen FAB 300-Projekt unterstützte Wonclean das Reinraum-Umschlagsystem durch die Koordinierung des Fortschritts des Deckengitters, der Installation von Reinraum-Wandpanelen, der erhöhten Bodenplanung, der HVAC-Schnittstellen und praktischer Lieferdetails vor Ort.

Reinraum Deckengitter Reinraum Wandpaneele Halbleiterreinraum

Das öffentliche Projektupdate für diesen Reinraum FAB 300 hebt vier verknüpfte Arbeitsabläufe hervor: Deckenkoordination, Wandpaneilinstallation, erhöhte Bodenplanung und HVAC-Integration. Die Fotos vor Ort zeigen, warum diese Gegenstände nicht separat behandelt werden können. Über der Reinzonen konkurrieren Deckengitter, Kanäle, Aufhängepunkte und Dienstleistungen um Platz. Rund um den Raum müssen Wandpaneele und Beobachtungsfenster ausgerichtet und reinigbar bleiben. Unterhalb des Prozessbereichs muss ein dichtes erhöhtes Bodenstützsystem Lasten tragen, während Luftstrom und Servicezugang erhalten werden.

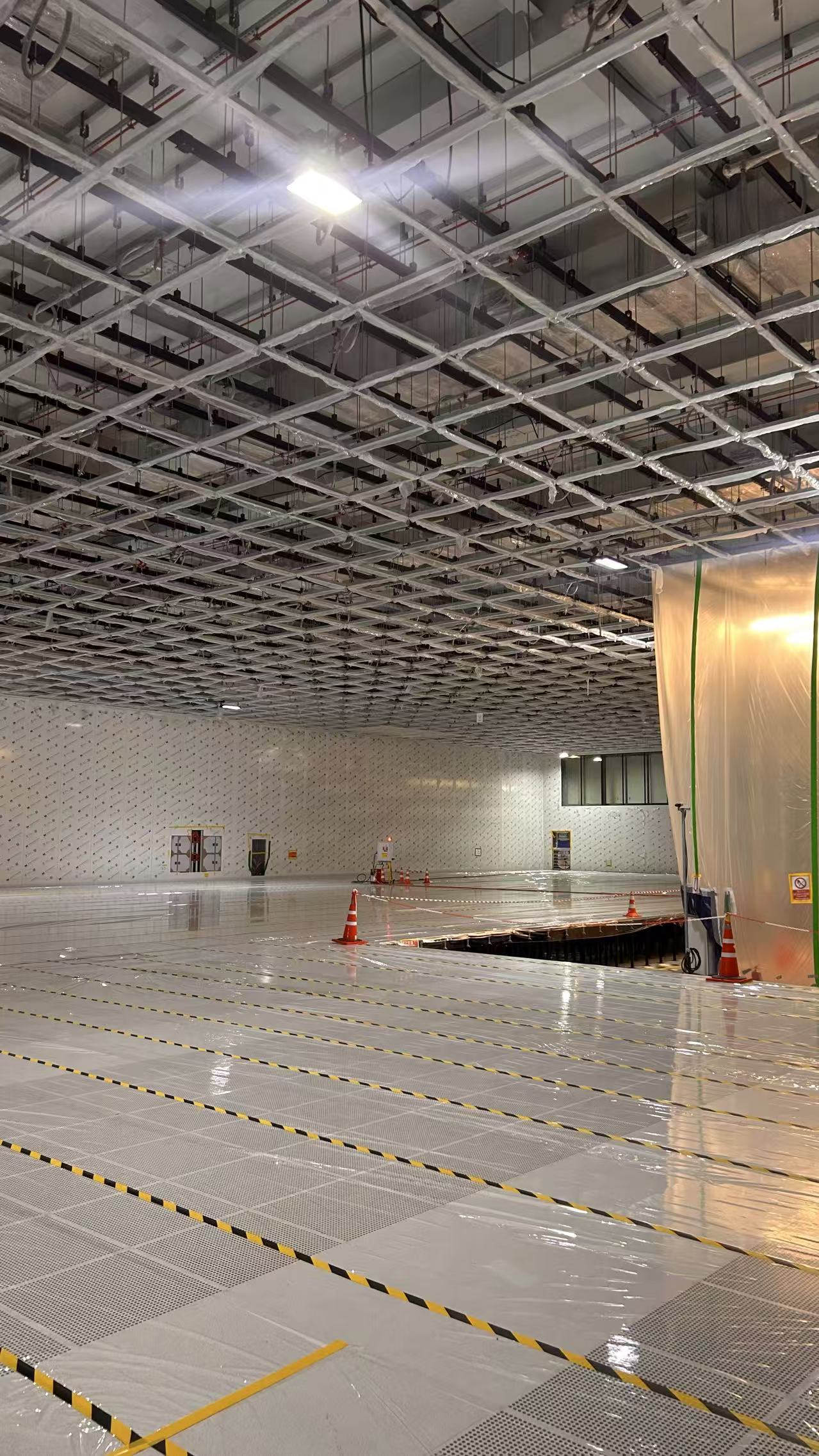

Wonclean Russland FAB 300 Halbleiter Reinraum Projektfoto zeigt die Koordination von Deckengittern, Wandpanelen und den Fortschritt der Erhöhung des Bodens
Russland FAB 300 Projektfoto. Großer Reinraum Baufortschritt zeigt Deckengitterarbeiten, Wandpaneilinstallation und erhöhte Bodenplanung in einem kontrollierten Raum.

Projektsnapshot

Bestätigter Umfang aus dem Projektupdate und Standortfotos

Diese Fallstudie nutzt das LinkedIn-Projektupdate und die bereitgestellten Projektfotos als Quellmaterial. Es beansprucht keine vertraulichen Kundendaten, endgültige Reinraum-Klassifizierung, Raumfläche oder Akzeptanz-Test-Ergebnisse. Der sichtbare und angegebene Umfang reicht aus, um die Ingenieurlogik hinter einer Halbleiterreinraum-Hülle FAB 300 zu erklären.

Projektfakten, die für diesen Website-Fallartikel verwendet wurden.
Artikel Bestätigte Projektnachweise Technische Bedeutung
Projekttyp Halbleiter FAB 300 Reinraum Projekt. Erfordert eine große Flächenkoordination zwischen Reinraum-Umhüllung, Prozessraum und Versorgungsinfrastruktur.
Projektregion Russland Projektfotos von Wonclean Projektaufzeichnungen geliefert. Zeigt die Anforderungen an grenzüberschreitende Projektlieferung und Installationsunterstützung vor Ort an.
Deckenbereich Sichtbares hängendes Deckengitter und Koordination des overhead-Services. Die Deckenmodule müssen sich mit HVAC, Beleuchtung, Hängern und späteren Reinraum-Inbetriebnahmen abstimmen.
Wandbereich Reinraum Wandpaneilinstallation mit integrierten Beobachtungsfenstern und Serviceöffnungen. Wandpaneele funktionieren als reinigbare Hülle und als Ausrichtungsbasis für Raumschnittstellen.
Bodenbereich Erhobenes Bodenfeld mit Sockelstützen, leitfähiger Verklebung und geschützten Installationswegen. Ein Halbleiter-Reinraum-Boden muss Laststützung, Luftströmungsplanung, Servicezugang und elektrostatische Steuerdetails kombinieren.
Lieferfokus Wonclean unterstützte das Reinraum-Umschlagsystem mit Projekterfahrung und Produktlieferung. Der Wert liegt in der Koordination der realen Standortdetails, nicht nur in der Lieferung einzelner Produkte.

Deckenkoordination

Das Deckengitter ist eine Koordinationsplattform, keine Endschicht

Im Halbleiterreinraum trägt das Deckengitter mehr Koordinationsdruck als eine normale architektonische Decke. Es muss Stellen für saubere Luftzufuhr, Beleuchtung, Zugangspunkte, Feuerwehr, Kabelleitung, Federstänge und Kanalwege reservieren. Wenn das Netz nicht frühzeitig koordiniert wird, können sich spätere Feldveränderungen auf die Luftströmungseinheitlichkeit, die Zugangssicherheit und die Installationsfolge auswirken.

Die Russland FAB 300 Fotos zeigen ein großes Obernetz mit geschützten Mitgliedern, dichten Aufhängungspunkten und mehreren Servicerouten. Dies ist ein typischer Moment, in dem das Projektteam Zeichnungen, den Installationsvorgang und den Standortschutz im Einklang halten muss. Das Reinraumdeckensystem ist noch im Bau, aber die in dieser Phase getroffenen Entscheidungen bestimmen, wie der Raum später ausgewogen, überprüft und gewartet werden kann.

Für Wonclean bedeutet die Deckenkoordination die gemeinsame Überprüfung von Produktabmessungen, Modulgitterrhythmus, Wand-Decke-Verbindungen und HVAC-Schnittstellen. Das technische Ziel ist einfach: Wenn Panels, Filter, Kanäle und Beleuchtung installiert werden, sollte jedes Element eine geplante Position haben, anstatt zu einem Standortkonflikt zu werden.

Wandpaneele

Wall Panel Installation schafft die Reinraum Grenze

Die Wandplatten in diesem Projekt FAB 300 sind mehr als große Verkleidungsflächen. Sie definieren die Reinraumgrenze, schützen den Arbeitsbereich vor unkontrollierten Partikeln und bieten eine reinigbare Oberfläche für die zukünftige Betriebsumgebung. Die Fotos zeigen noch vorhandene Plattenschutzfolie, was während einer aktiven Bauphase wichtig ist, da nahe gelegene Boden-, Decken- und Servicearbeiten leicht fertige Oberflächen kratzen können.

Beobachtungsfenster und Serviceöffnungen erfordern besondere Aufmerksamkeit. Das Wandpanel-Layout muss über lange Laufe ausrichten, während Fensterrahmen bündig genug bleiben müssen, um Kanten und Reinigungsschwierigkeiten zu vermeiden. Um Öffnungen herum müssen Plattenschneiden, Verstärkung, Dichtmittel und Rahmenmontage als ein Detail geplant werden.

Ein Halbleiterreinraum wird normalerweise nach der Prüfung nach der Leistung beurteilt, aber viele Leistungsrisiken entstehen früher. Schlechte Wandverbindungen, offene Lücken, schwacher Schutz und ungeplante Eindringungen können sich zu Leckagen, Reinigungsschwierigkeiten oder Neubearbeitungen verwandeln. Deshalb behandelt Wonclean Reinraum-Wandpaneele als Teil des gesamten Hüllsystems.

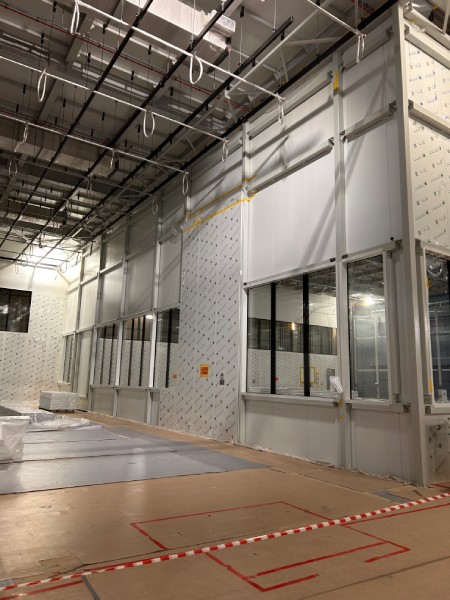

Projektfoto von Wonclean Russia FAB 300 Reinraum, das hohe Wandpaneele, Beobachtungsfenster und HVAC-Koordination zeigt
Wand- und Fensterschnittstelle. Große Reinraum-Wandpaneele, Beobachtungsfenster und Overhead-Dienste müssen vor der endgültigen Abdichtung und Raumübergabe gemeinsam überprüft werden.

Erhöhte Bodenplanung

Erhobene Böden benötigen gleichzeitig Last, Luftstrom und Servicelegik

Das erhöhte Bodenfeld in den Projektfotos ist eines der klarsten technischen Signale einer Halbleiterumgebung. Ein erhöhter Boden ist nicht nur für das Aussehen ausgewählt. Es muss Ausrüstungslasten unterstützen, den Service-Zugang ermöglichen, die Luftströmungsplanung anpassen und eine stabile Höhe über einen großen Bereich aufrechterhalten.

Pedestal-Layout, Panel-Sitzungen und lokale Nivellierung sind wichtig, da ein kleiner wiederholter Fehler zu einem großen Ausrichtungsproblem über eine FAB-Bucht werden kann. Auch Schutzfilm und temporäre Zugangswege sind wichtig. Während der Konstruktion muss die Platte vor Oberflächenschäden, Verschmutzung und unnötiger Bewegung geschützt werden.

Das Nahaufprojektfoto zeigt auch eine leitfähige Verklebung am Sockelbereich. Dieses Detail ist in High-Tech-Fertigungsräumen wichtig, wo elektrostatische Steuerung und Erdung von Geräten zusammen mit mechanischer Installation berücksichtigt werden müssen. Der Artikel bestätigt nicht die endgültige elektrostatische Leistung; es hebt das sichtbare Baudetail hervor, das später durch projektspezifische Prüfungen überprüft werden sollte.

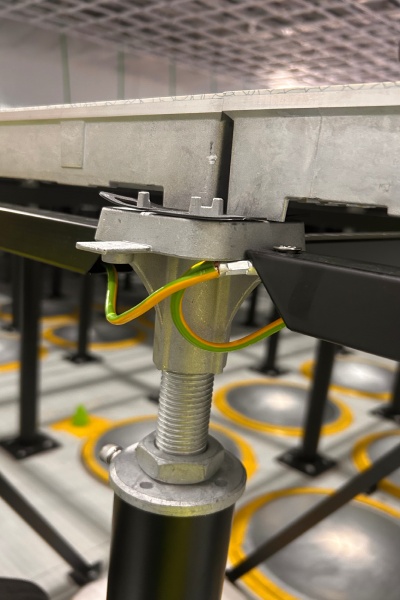

Wonclean Russland FAB 300 Projektfoto mit erhöhter Bodenstütze und leitfähigem Verbindungsdetail in einem Halbleiterreinraum
Erhobenes Bodendetail. Pedestalstütze, Plattensitze und leitfähige Verbindungsdetails sollten überprüft werden, bevor der Boden geschlossen ist und die Ausrüstung einzieht.

HVAC-Integration

HVAC-Schnittstellen müssen während des Baus geschützt werden

Das LinkedIn-Projektupdate erwähnt insbesondere die HVAC-Integration. Auf den Fotos sind Kopfkanäle und Servicewege vorhanden, während die Reinraum-Hülle und der erhöhte Boden noch montiert werden. Diese Sequenz ist in großen Reinraumprojekten üblich, aber es schafft eine Koordinationsherausforderung: Der Raum muss baubar bleiben, während viele Geschäfte im gleichen Raum arbeiten.

Die HVAC-Koordination beeinflusst Deckenplattenöffnungen, Kanalanschlusspositionen, Wartungszugang und spätere Luftausgleich. Wenn eine Öffnung verschoben wird oder ein Kanalweg den Zugang blockiert, ist das Problem möglicherweise erst in Betrieb genommen. Deshalb sollten Deckengitter, Wandhöhe, Servicezonen und Bodenrouten vor der endgültigen Schließung gemeinsam überprüft werden.

Die Rolle von Wonclean in einem Projekt wie diesem besteht darin, den Reinraum-Umschlag und die damit verbundene Produktlieferung zu unterstützen, so dass die Installation am Standort weniger Unbekannte hat. Der leichte Marketingpunkt ist auch der praktische Punkt: Zuverlässige Produkte zählen, aber eine zuverlässige Koordination ist es, was diese Produkte als System funktionieren lässt.

Baukontrollen

Was die Website Fotos über Risikokontrolle offenbaren

Die Projektfotos Russland FAB 300 zeigen mehrere gute Baukontrollsignale: Schutzfolie auf Böden und Wandplatten, temporäre Sicherheitswege, gestapelte Plattenmaterialien, aktive Deckenkoordination und sichtbare Trennung von Arbeitsbereichen. Diese Details sind nicht dekorativ. Sie schützen Reinraum-Komponenten vor der Endreinigung und Inbetriebnahme.

  • Schützen Sie fertige Reinraumwandpaneele vor Kratzern, während Decken- und Bodenarbeiten fortlaufen.
  • Bewahren Sie temporäre Zugangswege, damit Installateure nicht zufällig abgeschlossene Bodenzonen überqueren.
  • Halten Sie Deckenmodule und Serviceöffnungen im Einklang mit dem endgültigen HVAC- und Beleuchtungsplan.
  • Überprüfen Sie die Erhöhung des Bodenstützes, bevor große Ausrüstung oder wiederholte Verkehrslasten ankommen.
  • Aufzeichnen Sie sichtbare Installationsdetails auf, bevor versteckte Bereiche durch Platten oder Fußbodenfliesen geschlossen werden.

Für einen High-Tech-Fertigungsreinraum reduzieren diese Standortsteuerungen die Nachbearbeitung und bewahren die Qualität der Reinraum-Hülle während der anfälligsten Phase der Installation.

Technische Faktenprüfung

Was diese Fallstudie macht und nicht behauptet

  • Das Projekt wird als Semiconductor FAB 300 Cleanroom-Projekt basierend auf dem mitgelieferten Projektbildordner und dem LinkedIn-Projektupdate beschrieben.
  • Der Artikel behandelt sichtbare Deckengitterkoordination, Wandpaneilinstallation, erhöhte Bodenplanung und HVAC-Integration, die in den Projektmaterialien gezeigt oder angegeben sind.
  • Der Artikel beansprucht keine endgültige ISO-Klasse, Partikelzählergebnis, Raumfläche, Kundenname, Stadt oder Akzeptanzstatus, da diese Daten nicht zur Verfügung gestellt wurden.
  • Fotos zeigen Fortschritte vor Ort, nicht die endgültige Qualifikation. Die endgültige Leistung sollte durch die Inbetriebnahme des Projekts und die anwendbaren Reinraum-Testaufzeichnungen bestätigt werden.
  • Die Fallstudie wurde für die englische Website von Wonclean als technischer Projektartikel mit leichter Produktpositionierung geschrieben.

Referenzierte technische Normen

Nützliche Referenzen für Cleanroom Project Review

  • ISO 14644-4nützlich für Reinraum-Design, Bau und Start-up Koordination Denken.
  • ISO 14644-3nützlich für Reinraum-Testmethoden und Inbetriebnahmendeskussionen.
  • ISO 14644-1nützlich als Referenz für die Klassifizierung der Luftreinheit von Partikeln, wenn das Projektteam später verifizierte Klassifizierungsergebnisse veröffentlicht.

FAQ (häufig gestellte Fragen)

Russland FAB 300 Cleanroom Projekt FAQ

Welche Art von Projekt ist der russische Reinraum FAB 300?

Es handelt sich um einen Halbleiter-Reinraum-Projektfall, der sich auf die Koordination von Reinraum-Hüllen in großem Maßstab konzentriert, einschließlich Deckengitterarbeiten, Wandpaneilinstallation, erhöhter Bodenplanung und HVAC-Integration.

Warum ist das Deckengitter in diesem Projekt wichtig?

Das Deckengitter koordiniert die Reinluftlieferung, Beleuchtung, Aufhängungspunkte, Kanäle, Zugangswege und Serviceraum. In einem großen FAB-Reinraum müssen diese Schnittstellen vor dem endgültigen Schließen geplant werden.

Beweist das Projektfoto die Reinraum-Klassifizierung?

Nein. Fotos zeigen den Baufortschritt und technische Details, aber die Reinraumklassifikation erfordert dokumentierte Prüfungen nach dem geltenden Projektstandard und dem vereinbarten Betriebszustand.

Was hat Wonclean bei diesem Projekt FAB 300 unterstützt?

Wonclean unterstützte das Reinraum-Hüllsystem mit Projekterfahrung und Produktlieferung und konzentrierte sich auf Reinraum-Wandpaneele, Deckengittersysteme und Koordinationsdetails für High-Tech-Fertigungsumgebungen.

Wonclean Projektunterstützung

Cleanroom Envelope Support für Halbleiterprojekte

Wonclean unterstützt Halbleiter-, Elektronik-, Pharma- und Laborreinraumprojekte mit Wandsystemen, Deckensystemen, modularen Reinraumkomponenten, Türen, Fenstern, Luftduschen, Passboxen und Projektkoordination.

Für einen Halbleiterreinraum oder einen FAB-Stützraum teilen Sie das Layout, die Deckenhöhe, die Prozesswege, das Reinigungsziel, das Druckkonzept, die HVAC-Basis und die Zugangsbedürfnisse der Ausrüstung, damit die Reinraum-Hülle vor Produktion und Installation konstruiert werden kann.
