Modulare Reinraum-Infrastruktur: Reinraum-Sandwish-Panel, Reinraum-Deckengitter und Container-Laborsysteme für schnellere ISO/GMP-Lieferung
Für das Südostasien-Modular Cleanroom Upgrade-Projekt besteht der schnellste Weg zur ISO-Klasse 7 / ISO-Klasse 8 und GMP-Klasse C / D-Bereitschaft nicht nur in der Auswahl eines Produktes, sondern auch in der Koordinierung des gesamten Umschlagssystems. Wonclean unterstützt diesen Ansatz durch die Kombination einer hohen Stabilität Reinraum Sandwishpanel Layout mit einem Lastlager Reinraum Deckengitter zur FFU-Integration, während eine vorgefertigte Containerlabor Option hilft Käufern, lokale Bauverzögerungen zu reduzieren, Installationsstaub zu kontrollieren und die Stabilität des Ferntransports zu verbessern.
Warum bewegen sich ISO/GMP-Projekte auf eine modulare Reinraum-Infrastruktur?
ISO/GMP-Reinraumprojekte bewegen sich in Richtung modularer Infrastruktur, da Projektbesitzer kürzere Installationsfenster, sauberere Montage vor Ort und vorhersehbarere Validierungsvorbereitung benötigen. Für pharmazeutische, medizinische Geräte, Lebensmittel, Biotechnologie und Halbleiteranlagen erhöht der traditionelle Nassbau oft Staub, Arbeitsabhängigkeit und Inbetriebnahmenunsicherheit. Der modulare Reinraum-Bau verlagert mehr Arbeit in die Fabrikvorfertigung, so dass Wandpaneele, Deckensysteme, Türen, Fenster, Luftduschen, Passboxen, HVAC-Schnittstellen und elektrische Routen vor der Lieferung vor Ort vorbereitet werden können.
Die technische Grundlage bleibt Luftreinigkeit, Druckregelung und Kontaminationsprävention. Der offizielle ISO 14644 Reinraum Klassifizierung Framework klassifiziert die Luftreinigkeit nach Partikelkonzentration, während die GMP-Erwartungen für sterile und kontrollierte Fertigung starken Schwerpunkt auf Kontaminationskontrolle, Personalbewegung, Materialtransfer und reinigbare Oberflächen legen. In technischer Praxis bedeutet dies, dass die Reinraum-Hülle einen stabilen Luftstrom, kontrollierten Differenzdruck und glatte innere Oberflächen unterstützen muss, die wiederholten Reinigungen standhalten können.
Wie kontrolliert ein Cleanroom Sandwish Panel Leckage, Brandrisiko und Standortstaub?
Ein Reinraum Sandwünsche Panel kontrolliert Leckage und Stellenstaub durch die Schaffung einer vorgefertigten, spülbaren und leicht zu reinigen Wandhülle, die unkontrollierte Lücken während der Installation begrenzt. In Reinräumen der ISO-Klasse 7 und ISO-Klasse 8 muss das Wandsystem dazu beitragen, den Raumdruck aufrechtzuerhalten, Partikelfälle zu reduzieren und häufigen Reinigungszyklen standzuhalten. Wonclean-Plattensysteme können mit Steinwolle, Magnesiumoxid, Aluminium-Waben oder Polyurethan-Kernen konfiguriert werden, je nach Brandbeständigkeit, Ebenheit, Isolierung und Projektkosten.
Für GMP Grade C / D-Bereiche ist die Schlüsselbescheidung des Panels die Beziehung zwischen Kernmaterial, Gelenkbehandlung, Türrahmenanschluss, Fensterschnittstelle und Deckenübergang. Steinwolle und Magnesiumoxid-Kerne werden oft ausgewählt, wo Feuerleistung eine Priorität hat, Aluminium-Honigwaben eine leichte Ebenheit unterstützt und Polyurethan eine Wärmedämmung unterstützen kann, wenn der Raum eine Temperaturregelung von 20-24 ° C und eine relative Luftfeuchtigkeit von 45-60% erfordert.

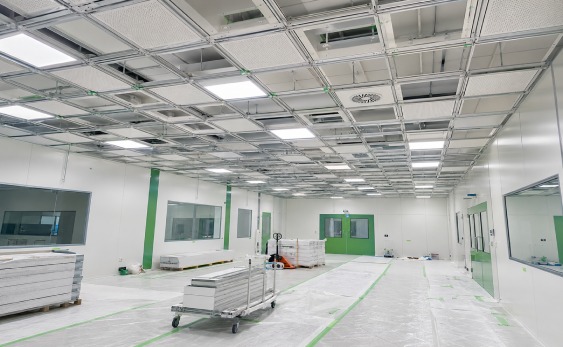

Was macht ein Reinraum Deckengitter kritisch für FFU Unterstützung und Luftstromstabilität?
Ein Reinraum-Deckengitter ist von entscheidender Bedeutung, da es sich direkt auf die Positionierung der FFU, die Dichtung der leeren Platten, den Wartungszugang und die Luftströmungseinheitlichkeit auswirkt. In modularen Reinraumprojekten sind Deckengitter keine Dekorprofile; Es handelt sich um strukturelle Schnittstellen, die FFU-Module, Beleuchtung, Deckenleerplatten, Filter und Service-Zugang unterstützen. Ein stabiles Gitterlayout hilft, Vibrationen zu reduzieren, eine Verschiebung der Deckenplatte zu verhindern und einen vorhersehbaren Luftströmungsweg vom Plenum in die kontrollierte Zone aufrechtzuerhalten.
Bei gängigen FFU-Deckenkonfigurationen werden häufig 1200×1200 mm und 1200×600 mm-Gittermodule verwendet, um Filtereinheiten, Beleuchtung und Rohplatten zu koordinieren. Wenn das Netz richtig mit dem Wandpaneelsystem integriert ist, kann der Raum den Differenzdruck von 10 bis 15 Pa zwischen benachbarten Zonen besser unterstützen, was dazu beiträgt, das Umkehrluftstromrisiko beim Eintritt des Personals, der Materialübertragung und dem Produktionsbetrieb zu reduzieren.

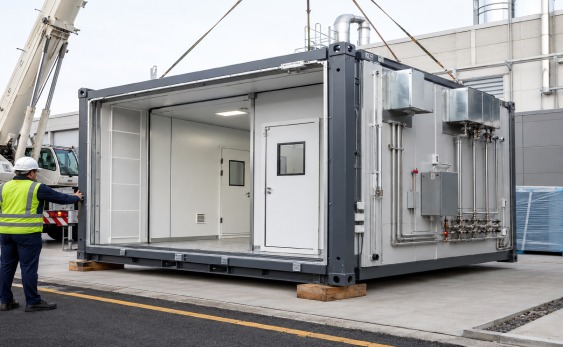

Welche Projektszenarien eignen sich besser für ein Containerlabor?
Ein Containerlabor ist besser geeignet für Projekte, die schnelle Bereitstellung, Platzierung im Freien, Relocationsflexibilität oder geringere Abhängigkeit von lokalen Bauressourcen erfordern. In Südostasien, dem Nahen Osten, den Vereinigten Staaten, Vietnam, Indonesien und Europa stehen Käufer häufig vor begrenztem Standortzugang, Problemen mit der Arbeitsplanung oder langen Genehmigungszyklen für den traditionellen Bau. Ein vorgefertigtes containerbasiertes Labor kann Gehäusestruktur, HVAC, elektrische Leitungen, Reinraumtüren, Reinraumfenster, Passboxen und Überwachungspunkte vor dem Versand integrieren.
Für die Stabilität des Ferntransports muss die Containerlaborstruktur Vibrationen, Hebepunkte, Plattenschutz, Ausrüstungsbefestigung und Feldverbindungstoleranzen berücksichtigen. Im Vergleich zu stationären Bauwerken kann ein modulares Containerlabor dazu beitragen, wiederverwendbare Komponenten zu erhalten, Abrissabfälle zu reduzieren und die phasierte Ausdehnung der Kapazität zu unterstützen, wenn sich die Produktionsnachfrage ändert.
Welche technischen Parameter sollten Käufer vor der Beschaffung vergleichen?
Käufer sollten Reinraumsysteme nach technischer Leistung vergleichen, nicht nur nach Einheitspreis. Bei ISO/GMP-Projekten verbindet die beste Beschaffungsbewertung jede Komponente mit messbaren Funktionen wie Luftwechsel, Druckstabilität, Brandleistung, Reinigbarkeit, Installationsgeschwindigkeit und Wartungszugang.
| System | Funktion | Typische Spezifikation | Vorteile |
|---|---|---|---|
| Reinraum Sandwishpanel | Wandumschlag | Steinwolle / MgO / Honigwabe / PU-Kern | Sauberere Installation und bessere Dichtung |
| Reinraum Deckengitter | FFU und Deckenstützung | 1200 × 1200 mm / 1200 × 600 mm | Stabiler Luftstrom und einfachere Wartung |
| Containerlabor | Vorgefertigtes Labormodul | Außen- oder verlegbare Struktur | Kürzere Standortarbeiten und flexible Erweiterung |
| HVAC / Luftdusche / Passbox | Kontaminationskontrolle | ISO 7: 60–90 ACH; ISO 8: 15–30 ACH | Unterstützt Druck- und Validierungsbereitheit |
Wie kann Wonclean lokale Bauverzögerungen und Validierungsdruck reduzieren?
Wonclean reduziert das lokale Bauverzögerungsrisiko durch die Koordination der Fabrikvorfertigung, des modularen Reinraumhülldesigns, der HVAC-Integration und der digitalen Steuerstellen, bevor das System den Projektstandort erreicht. Dieser Ansatz ist besonders nützlich, wenn der Käufer die Stauberzeugung während der Installation begrenzen, Produktionsplane schützen oder wiederholte Nachbearbeitungen während der Inbetriebnahme vermeiden muss. Anstatt Wände, Decken, Türen, Fenster, Luftduschen und Passboxen als getrennte Einkäufe zu behandeln, ist das modulare System als ein vernetztes Reinraum-Infrastrukturpaket geplant.
Für Projekte der ISO-Klasse 7 / ISO-Klasse 8 und GMP-Klasse C/D hilft diese integrierte Methode Ingenieurteams, einen stabileren Weg zur Luftstromausgleichung, Druckprüfung, Temperaturregelung, Feuchtigkeitskontrolle und Betriebsbereitheit vorzubereiten. Das Projektergebnis ist keine Abkürzung zur Validierung; es ist eine sauberere und kontrolliertere Konstruktionsmethode, die hilft, vermeidbare Installationsvariablen zu reduzieren, bevor die Qualifizierungsarbeiten beginnen.
Das modulare Reinraum-Paket von Wonclean half unserem Ingenieurteam, die Installation vor Ort zu verkürzen, die Paneelverbindungen sauber zu halten und den Druckausgleich der ISO-Klasse 7 mit weniger Feldmodifikationen nach Fernversand vorzubereiten.
Projektingenieursleiter, Pharmaanlage in Südostasien
