Fallstudie des Genetek Malaysia Cleanroom Projekts: Modulare Hülle, Luftdusche, H13 HEPA-Terminals und Integration von DX AHU

Projektfallstudie | Malaysia Modular Cleanroom

Fallstudie des Genetek Malaysia Cleanroom Projekts: Modulare Hülle, Luftdusche, H13 HEPA-Terminals und Integration von DX AHU

Ein malaysisches Reinraum-Projekt, bei dem Wonclean die modulare Reinraum-Hülle, Personaluftduschen, Flush-Vision-Fenster, H13-Terminal-HEPA-Steckdosen und AHU-Anforderungen mit direkter Erweiterung in ein baubares Projektpaket koordinierte.

modularer Reinraum Reinraum Wandsystem Luftduschraum Reinraum Türen

Für ein Reinraumprojekt außerhalb des Heimatmarktes des Lieferanten besteht die echte Herausforderung nicht nur in der Herstellung von Platten oder Versandgeräten. Das Projekt muss Zeichnungen, fertige Wandmodule, Türen, Luftduschen, Terminalfiltration, AHU-Kapazität und Standortlogik verbinden, bevor der Reinraum die Kundenanlage erreicht. Das Genetek Malaysia-Projekt ist ein nützliches Beispiel dafür, wie Wonclean diese separaten Workflows in ein koordiniertes Cleanroom-Paket verwandelt.

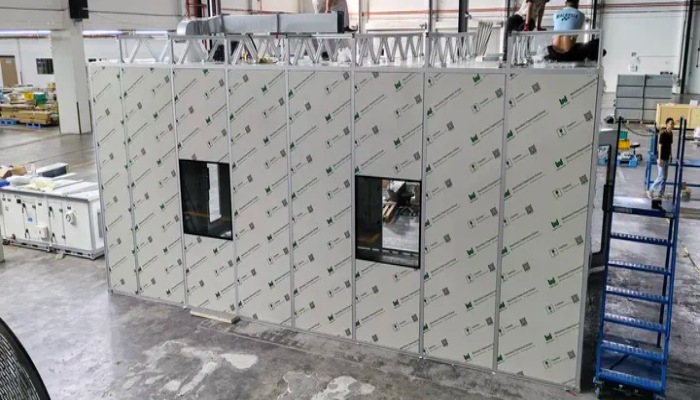

Genetek Malaysia modulares Reinraum-Projektfrontansicht mit Reinraum-Wandpanelen und integrierten Fenstern
Projektfoto. Vorderansicht der Genetek Malaysia modularen Reinraumuhülle während der Werkstattmontage und Inspektion.

Projektsnapshot

Was für den malaysischen Cleanroom koordiniert wurde

Das verfügbare Projektpaket umfasst Strukturzeichnungen, HVAC-Zeichnungen, elektrische Zeichnungen, eine 3D-Modelldatei, AHU-Ausrüstungsinformationen und Fertigungsauftragsdaten. Das ist wichtig, denn eine Reinraum-Hülle ist nur zuverlässig, wenn die Wandplatten, Öffnungen, Kanalanschlüsse, elektrische Wege und Zugangsgeräte als ein System geprüft werden.

Projektfakten bestätigt aus der überprüften Genetek Malaysia Fertigungsauftrag und Projektdatei Struktur.
Artikel Bestätigte Projektdetails Warum es wichtig ist
Projektort Malaysia Unterstützt Exportkoordination, Verpackung, Zeichnungskontrolle und Installationsplanung am Standort.
Reinraum Umschlag Modulares Wandsystem mit integrierten Türen, Fenstern und Service-Schnittstellen. Reduziert unkontrolliertes Feldchneiden und hält Öffnungen im Einklang mit den Zeichnungen.
Visionsfenster 3 Sätze, 980 x 1000 mm, Doppelschichtglas, 5 mm Glas, Flachrahmen mit Trocknungsmittel. Verbessert die Sichtbarkeit und verringert gleichzeitig das Risiko von Flügeln und Feuchtigkeit innerhalb von Verglasungen.
Personal Luftduschen Eine Dreitürige Einheit und eine Zweitürige Einheit, jeweils 1200 x 900 x 2300 mm, Edelstahl, einseitig geblasen. Steuert den Eintritt in den Dressing-Bereich und hilft, lose Partikel zu reduzieren, die vom Personalstrom getragen werden.
HEPA-Anschlüsse 6 Sätze, H13 Filterspezifikation, 500 m3/h pro Auslass, 200 x 200 mm Anschluss. Verbindet die Filtrationskapazität mit dem HVAC-Layout und der Raumluftverteilungsplanung.
AHU-System TICA Direkterweiterungs-AHU, 2500 m3/h, 650 Pa statischer Druck, Temperaturregelbereich 19-25 C. Zeigt, dass Luftvolumen, statischer Druck und Temperaturregelung als Anforderungen auf Projektebene behandelt wurden.

Modularer Umschlag

Eine Cleanroom Shell rund um Schnittstellen, nicht nur Panels

In einem modularen Reinraum-Projekt ist die Wandplattenoberfläche nur ein Teil der Leistung. Die härteren Details liegen an den Kanten: Türrahmen, Beobachtungsfenster, Deckenübergänge, Kanäleindringungen, elektrische Servicewege und Feldverbindungen. Für dieses malaysische Projekt zeigen die visuellen Beweise eine vorgefertigte modulare Reinraum-Hülle mit koordinierten Wandöffnungen und integrierten Zugangspunkten.

Dieser Ansatz unterstützt die Absicht ISO 14644-4die sich mit Reinraum-Design, Bau und Inbetriebnahme befasst. Es bedeutet nicht, dass das Projekt automatisch nach Aussehen eingestuft wird; Das bedeutet, dass der Reinraum einfacher zu überprüfen, zu installieren und auf Tests vorzubereiten ist.

Bei ausländischen Projekten hilft die modulare Koordination auch, die Umarbeitung des Standorts zu reduzieren. Wenn Fenstermodule, Luftduschenstellen und Kanalschnittstellen vor der Verpackung bekannt sind, erhält das Installationsteam ein vorhersehbareres Montagepaket.

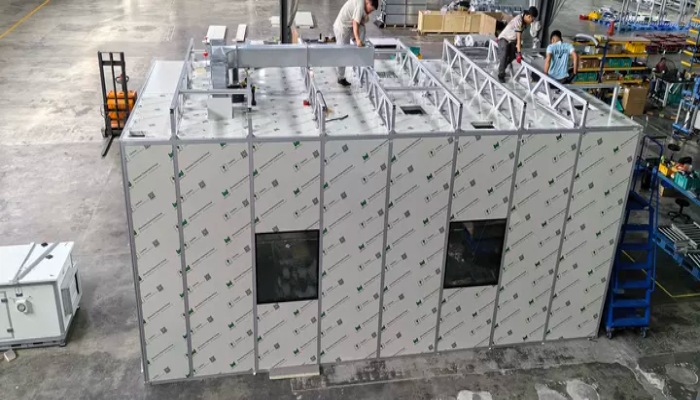

Oberansicht des modularen Reinraums von Genetek Malaysia mit Paneellayout und Dachservicekoordination
Projektfoto. Die Oberansicht zeigt, wie die Reinraum-Hülle, das Panel-Layout und die Serviceöffnungen vor der Lieferung abgestimmt wurden.

Eintrittskontrolle

Luftduschen und Spülfenster wurden als Reinraum Grenzkomponenten behandelt

Der überprüfte Fertigungsauftrag identifiziert zwei Luftduschkonfigurationen aus Edelstahl: eine Dreitürige Luftdusche und eine Zweitürige Luftdusche, beide 1200 x 900 x 2300 mm. Die Öffnungsrichtung wurde durch die Zeichnungen gesteuert. Das ist wichtig, weil eine Luftdusche Teil der Personalroute und der Druckgrenze ist, nicht ein eigenständiges Zubehör.

Die gleiche Logik gilt für Visionsfenster. In den Projektdaten sind drei Doppelverglasungen mit Spülrahmen und Feuchtigkeitskontrolle aufgeführt. Die Flush-Integration reduziert die freiliegenden Räume, während Doppelverglasung die Überwachung unterstützt, ohne die Reinraumgrenze wiederholt zu öffnen.

Für Reinraumbetreiber ist das Ergebnis praktisch: Personal kann durch definierte Wege eintreten, Supervisoren können Räume durch feste Verglasung beobachten und die Hülle bleibt leichter zu reinigen als eine feldmodifizierte Trennwand.

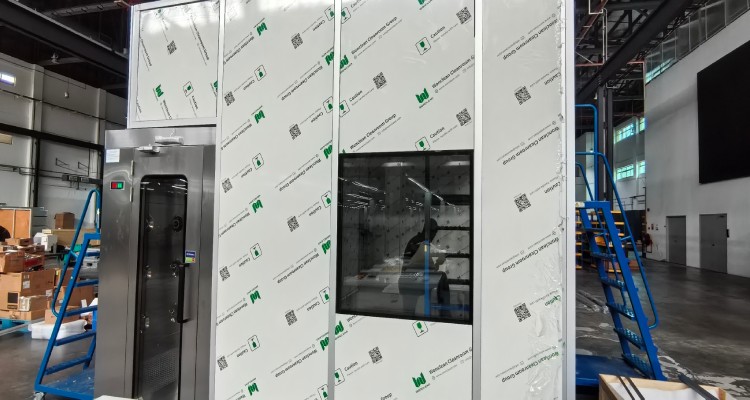

Genetek Malaysia Reinraum Luftdusche und Flush Vision Fenster integriert in modulare Wandpaneele
Projektfoto. Luftdusche und Flush Vision Fenster Schnittstellen integriert in das modulare Reinraum Wandsystem.

Filtration und HVAC

H13 Terminal Outlets und DX AHU Data verankert das Airside Design

Der Projektauftrag enthält sechs HEPA-Anschlüsse mit H13-Filterspezifikation, jeweils mit einem Luftströmungswert von 500 m3/h und einer Leitungsverbindung von 200 x 200 mm. Die aufgeführten Box-, Filter- und Diffusormaßungen ermöglichen es, die HVAC- und Deckenschnittstelle vor der Installation zu überprüfen.

Auch die Daten der direkterweiternden AHU geben eine klare technische Grundlage: 2500 m3/h Luftvolumen, 650 Pa statischer Druck, 28,7 kW Kühlleistung, 18,6 kW Heizleistung, 5 kW elektrische Heizung und 8,5 kg/h Elektrodenbefeuchtung. Diese Zahlen helfen dem Projektteam, die Komfortbedingungen, die Luftströmungslieferung und den Servicezugang mit der Reinraumhülle auszurichten.

Zur Klassifizierung oder Inbetriebnahme, ISO 14644-3 ist die relevante Referenz für Reinraum-Testmethoden. Die Projektdaten unterstützen die technische Koordination, während die Endleistung immer noch von der Installationsqualität, dem Ausgleich, der Leckagebereinigung und der dokumentierten Prüfung abhängt.

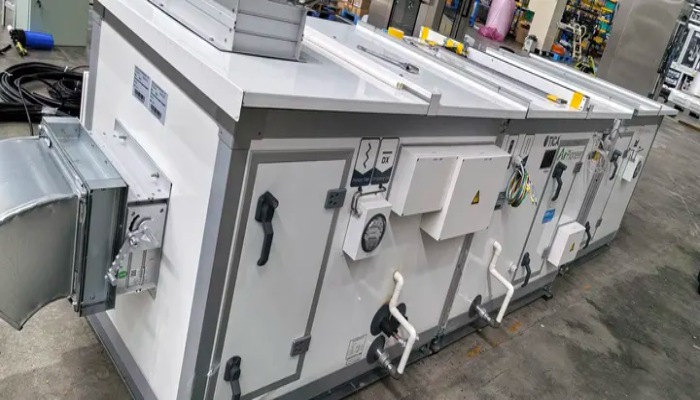

Genetek Malaysia Reinraum HVAC Schnittstellendetail mit Kanalanschluss auf modularer Reinraum-Schale
Projektfoto. HVAC- und Luftseitsschnittstellendetails helfen, Reinraumausrüstung mit der modularen Hülle zu verbinden.

Projektlieferungslogik

Warum das Zeichnungspaket für einen Export-Reinraum-Fall wichtig ist

Das Genetek Malaysia-Dateiset umfasst HVAC, strukturelle und elektrische Zeichnungen sowie eine 3D-Modelldatei. Für einen modularen Reinraum-Anbieter ist das keine Papierdekoration. Es ist das Steuersystem zur Vermeidung von Missverhältnissen zwischen gefertigten Modulen, Standortnutzungen und Gerätezugriffen.

Ein Reinraum kann durch kleine Koordinationsfehler beschädigt werden: eine Kanalöffnung, die vom Deckengitter weg verschoben wurde, eine Türschwingel, die dem Personalstrom widerspricht, ein Fensterrahmen, der einen Rand bildet, oder eine statische Druckannahme der AHU, die nicht mit der Kanalrouting übereinstimmt. Koordinierte Zeichnungen reduzieren diese Risiken, bevor das Projekt die Fabrik verlässt.

Für Kunden, die Reinraum-Projekte in Malaysia oder Südostasien planen, zeigt dieser Fall, warum sich der technische Wert von Wonclean nicht auf Reinraum-Paneele beschränkt. Der Wert liegt darin, die Hülle, das Airside-System und die Zugangsausrüstung in ein baubares und inspektierbares Projekt zu verpacken.

Technische Faktenprüfung

Was dieser Projektfall tut und nicht behauptet

  • Die aufgeführten Luftduschen, Visionsfenster, HEPA-Ausgänge und AHU-Werte stammen aus überprüften Projektfertigungsauftragsdaten.
  • H13 ist als Projektfilterspezifikation angegeben; Die endgültige Filterleistung sollte durch Lieferantenzertifikate und Inbetriebnahmeaufzeichnungen überprüft werden.
  • Reinraum-Klassifizierung kann nicht durch Fotos oder eine Fertigungsbestellung bestätigt werden. Die Klassifizierung erfordert Tests nach dem anwendbaren Projektstandard und dem Belegungszustand.
  • Die Projektdatei bestätigt, dass HVAC-, Struktur-, Elektro- und 3D-Koordinationsdokumente vorhanden waren, diese Fallstudie reproduziert jedoch keine vertraulichen Zeichnungen.
  • Die anwendbarkeit der vorschriften hängt von den erwartungen des kunden an prozess, produkt und kommunale behörden ab. Dieser Artikel ist eine technische Fallstudie, kein Konformitätszertifikat.

Referenzierte technische Normen

Quellen, die in dieser Fallstudie verwendet wurden

  • ISO 14644-4 : zitiert, wo Reinraum-Design, Bau und Start-up-Koordination diskutiert werden.
  • ISO 14644-3 : zitiert, wo Reinraum-Testmethoden und Inbetriebnahmelogik diskutiert werden.
  • ISO 14644-1 : als Referenz für die Klassifizierung der Reinheit von Partikeln in der Luft bezeichnet.
  • 21 CFR Teil 211 Unterteil C : nützliche öffentliche Referenz für pharmazeutische Gebäude, Anlagen, Lüftung, Filtration und Wartungserwartungen, wenn ein Projekt für die Herstellung von Arzneimitteln verwendet wird.

FAQ (häufig gestellte Fragen)

Genetek Malaysia Cleanroom Projekt FAQ

Welche Art von Reinraum-Projekt wurde für Genetek Malaysia ausgeliefert?

Es handelte sich um ein modulares Reinraum-Projektpaket, das die Koordination von Reinraum-Hüllen, Türen und Fenster, Zugangskontrolle für Luftduschen, Terminal-HEPA-Auslassplanung und DX AHU-Integration umfasste.

Welche Ausrüstungsdetails wurden aus dem Projektauftrag bestätigt?

Der überprüfte Auftrag bestätigt zwei Luftduschen aus Edelstahl, drei Doppelverglasungen, sechs H13-Anschlussauslasse und eine TICA-Direktausdehnungs-AHU mit 2500 m3/h Luftstrom und 650 Pa Statikdruck.

Beweist das Projektfoto die Reinraum-Klassifizierung?

Nein. Fotos zeigen Installations- und Konstruktionsmerkmale, aber die Reinraum-Klassifizierung muss durch dokumentierte Tests bestätigt werden, in der Regel gegen ISO 14644 Anforderungen und die Akzeptanzkriterien des Kunden.

Warum ist modulare Koordination für Reinraumprojekte in Malaysia wichtig?

Bei Exportprojekten verringert die modulare Koordination die Feldverarbeitung durch die Ausrichtung von gefertigten Platten, Öffnungen, Luftduschen, HVAC-Schnittstellen und elektrischen Routen vor der Lieferung an den Standort.
