Fallstudie des Projekts der Chinese Academy of Sciences Shanghai Laboratory Animal Facility: Reinraum-Umschlag und Umweltsteuerungsschnittstellen

Projektfallstudie | Labortierenanlage

Fallstudie des Projekts der Chinese Academy of Sciences Shanghai Laboratory Animal Facility: Reinraum-Umschlag und Umweltsteuerungsschnittstellen

Ein Wonclean-Projektfall für eine Labortieranlage der Shanghai Chinese Academy of Sciences, mit Schwerpunkt auf Reinraum-Wandpaneele, Reinraum-Türen, gesteuerten Korridoren, Geräteschnittstellen und sichtbare Umweltüberwachung.

Reinraum Wandsystem Reinraum Panels Reinraum Türen Passbox

Labortierinrichtungen sind keine gewöhnlichen Reinräume. Sie müssen das Tierschutz, die Zuverlässigkeit der Forschung, die Bedienersicherheit, den kontrollierten Personalfluss, den kontrollierten Materialtransfer und die tägliche Hygiene unterstützen. In diesem Projekt der Tiereinrichtung der Shanghai Chinese Academy of Sciences wurde die Reinraum-Hülle als ein integriertes Engineering-System behandelt und nicht als eine Sammlung isolierter Platten und Türen.

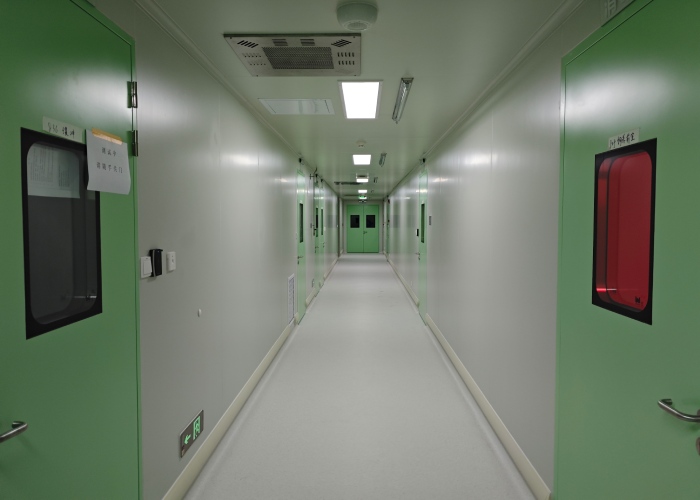

Chinesische Akademie der Wissenschaften Shanghai Labortier Einrichtung sauber Korridor mit Reinraum Wandpaneele Türen und Vision Fenster
Projektfoto. Kontrollierter Flur für Tiereinrichtungen mit Reinraum-Wandpanelen, Reinraum-Türen, Aussichtsfenstern, Rückluftgitter und Deckenservice-Schnittstellen.

Projektsnapshot

Ein multidisziplinäres Tiereinrichtungspaket

Der überprüfte Projektordner identifiziert ein Projekt der Shanghai Chinese Academy of Sciences mit Zeichnungen für Labortierreime, Dokumentation für Tierräume im Südgebäude 2, Herstellungsdaten für Wandpaneele, Reinraum-Türdaten und einem breiteren CAD-Paket, das Architektur, Prozess, Elektrizität, Strom/HVAC, Wasserversorgung und Entwässerung, Brandschutz und Informations-/BA-Systeme abdeckt.

Bestätigte Projektfakten aus überprüften lokalen Dateien und Standortfotos.
Artikel Bestätigtes Detail Ingenieurwert
Projekttyp Labortieranlage / Tierraum-Projekt in Shanghai. Erfordert reinigbare Räume, kontrollierten Zugang, koordinierte Versorgung und Umweltkontrolle.
Gebäudefläche in Projektdateien Südgebäude 2 Tierzimmer Zeichnungen; 7F-9F Tierraum-bezogene Wand-Panel-Dokumentation. Zeigt einen mehrstöckigen Projektbereich an, anstatt einen einzelnen isolierten Raum.
Wandsystem 50 mm handgefertigte Reinigungsplatten mit 0,5 + 0,5 mm kundenspezifischem weiß-grauem Stahlblech, das im überprüften Paneelschema aufgeführt ist. Unterstützt reinigbare Wände, koordinierte Plattengrößen und wiederholbare Installation in kontrollierten Tierbereichen.
Zugangskontrolle Reinraumtüren, Beobachtungsfenster, Luftdusche-/Personalentrittsschnittstellen und Türplane sind in Projektdateien oder Standortfotos vorhanden. Hilft bei der Trennung sauberer Korridore, Räume, Unterstützungsräume und Transferwege.
Umweltüberwachung Standortfoto zeigt Live-Überwachungsfelder für Druckdifferenz, Luftwechsel, Zu-/Abluftstrom, Temperatur und Luftfeuchtigkeit. Unterstützt operative Sichtbarkeit für Raumzustand und HVAC-Balancing.

Reinraum Umschlag

Warum Tiereinrichtungen mehr brauchen als glatte Wände

Wandpaneele für Tierräume müssen wiederholtes Wischen, Desinfektion, Aufprall von Wagen und Käfiggeräten sowie häufigen Verkehr an Türen und Ecken tolerieren. Der überprüfte Paneelplan für dieses Projekt enthält 50 mm handgefertigte Reinigungsplatten mit 0,5 + 0,5 mm farbiger Stahlblechkonstruktion. Der wichtige technische Punkt ist nicht die Plattendicke allein; so verbinden sich die Panels mit Türen, Böden, Decken, Luftgittern und Servicedurchdringungen.

Für eine Labortieranlage schützen Reinigbarkeit und Wartbarkeit die Forschungsbedingungen. Ein Wandsystem sollte Flügel, freistehende absorbierende Kanten und unkontrollierte Lücken reduzieren. Ecken, Fuß, Beobachtungsfenster und Türrahmen sollten gemeinsam geplant werden, denn diese Schnittstellen werden zu den ersten Orten, an denen Reinigungsqualität und Raumintegrität getestet werden.

Dieses Projekt folgt der gleichen Logik, die Wonclean für gesteuerte Reinraumprojekte verwendet: Koordinieren Sie den Umschlag vor der Installation, so dass Feldteams keine Improvisationen rund um Raumausrüstung, Luftterminals oder Zugangskontrollpunkte durchführen müssen.

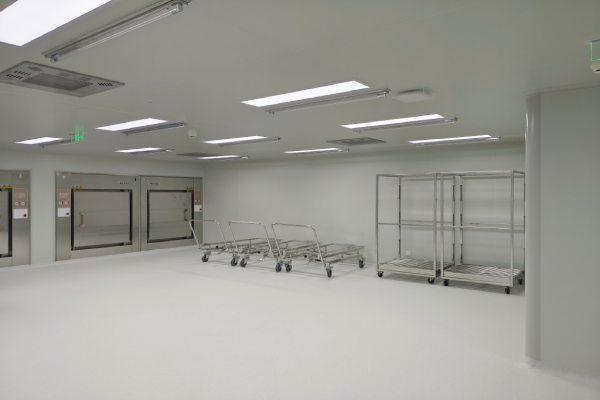

Labortier Raum Innenraum mit Reinraum Deckenplatten Beleuchtung Luftauslässe und Edelstahl Transferwagen
Projektfoto. Tierraum mit reinigbaren Wand- und Deckenflächen, Beleuchtung, Luftausläufen und Transferwagen aus Edelstahl.

Durchflussregelung

Separate Personal-, Tier-, Material- und Abfallwege

Die Leitfaden zur Pflege und Verwendung von Labortieren betont, dass die Einrichtungsumgebung Tierpflege, Hygiene und angemessenen Betrieb unterstützen sollte. Aus ingenieurlicher Sicht bedeutet dies, dass die Raumgestaltung, die Transferwagen und die Türplätze der Art und Weise entsprechen müssen, wie Tiere, Käfige, Bettwäsche, Futter, saubere Versorgungsmittel und Abfälle durch die Anlage bewegen.

Woncleans Rolle in einem Projekt wie diesem besteht darin, den Reinraum-Umschlag mit diesem Fluss zu funktionieren. Reinraumtüren und Beobachtungsfenster helfen dem Personal, Räume ohne unnötigen Eintritt zu überwachen. Passboxen oder Transferschnittstellen helfen, Materialien zu bewegen, ohne jeden Raumeingang in einen Verkehrspunkt zu verwandeln. Luftdusche und Personaleinreitsschnittstellen können dazu beitragen, den Eintrag von Partikeln zu kontrollieren, wenn die Projektrisikobewertung dies erfordert.

Die Projektfotos zeigen gesteuerte Flure mit Raumtüren, Blickfenstern und Luftschnittstellen. Diese Elemente sollten als Teil einer Routenkontrollstrategie und nicht als Dekoration interpretiert werden.

Sterilisation und Transfertützzone in Labortieren mit Reinraum-Paneelen und Edelstahlausrüstung
Projektfoto. Unterstützungszone mit Reinraum-Panels und transferbezogenen Geräten für Material- und Käfigbearbeitungsworkflows.

HVAC und Überwachung

Tierräume sind abhängig von sichtbarem Druck, Luftstrom, Temperatur und Luftfeuchtigkeitskontrolle

Für Tiereinrichtungen ist HVAC nicht nur ein Komfortsystem. Es unterstützt Druckverhältnisse, Geruchskontrolle, Temperaturstabilität, Feuchtigkeitsstabilität und Trennung zwischen Funktionszonen. Die Projektfotos zeigen ein Umweltüberwachungspanel mit Feldern für Druckdifferenz, Luftwechsel, Zuluftstrom, Abluftstrom, Temperatur und Luftfeuchtigkeit.

Die angezeigten Bildschirmwerte sind Standortfoto-Lesungen, keine universelle Spezifikation. Wichtiger ist die technische Lektion: Tiereinrichtungen sollten kritische Raumparameter für den Bediener sichtbar machen, damit abnorme Druck- oder Luftströmungsbedingungen schnell erkannt werden können.

ISO 14644-4 ist relevant, wenn das Projekt Reinraumdesign, Konstruktion und Startlogik umfasst. Die endgültige Annahme sollte immer noch auf der URS des Besitzers, dem lokalen Code, den Anforderungen an Labortiere und den Inbetriebnahmeaufzeichnungen basieren.

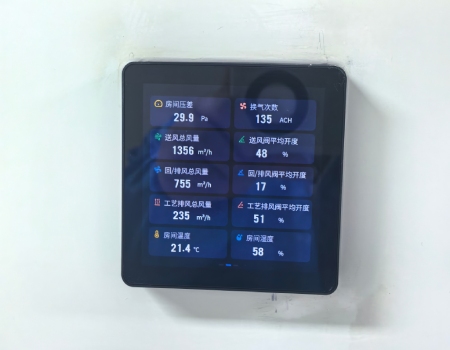

Umweltüberwachungspanel für Labortiere, das Druckdifferenzluftveränderungen bei Luftstromtemperatur und Luftfeuchtigkeit zeigt
Projektfoto. Umweltüberwachungsbildschirm mit Raumdruck, ACH, Zu-/Abluftstrom, Temperatur- und Feuchtigkeitsfeldern.

Lieferlogik

Panel und Tür Lieferung muss dem Zeichnungspaket folgen

Die Projektdatei umfasst spezielle Tierraumzeichnungen, Wandplanpläne und Reinraumtürdokumentation. Diese Koordination ist unerlässlich, da Tiereinrichtungsräume häufig viele Schnittstellen in einem kompakten Raum kombinieren: Reinraumtüren, Beobachtungsfenster, Deckenklemmen, Beleuchtung, Tiefwandsrückgitter, Wagen, Sterilisationsgeräte und Raumüberwachungsgeräte.

Ein Paneelsystem kann nicht getrennt vom Türplan oder HVAC-Plan behandelt werden. Wenn während der Installation ein Rückgrill, eine Türschwingel, eine Passbox oder eine Überwachungseinrichtung verschoben wird, können sich der Reinigungszugang und die Druckverhältnisse beeinträchtigen.

Der Projektwert von Wonclean besteht daher in der Lieferung eines Reinraumwand- und Türpakets, das vor der Installation an Zeichnungen überprüft werden kann. Für Labortierräume verringert dies das Risiko von Feldschneiden, freigelegten Fugen und inkonsistenter Abdichtung.

Technische Faktenprüfung

Was diese Fallstudie bestätigt

  • Der Projektordner identifiziert ein Labortieranlage / Tierraum-Projekt der Shanghai Chinese Academy of Sciences.
  • Das Zeichnungspaket enthält CAD-Dateien zum Tierraum des Südgebäudes 2, einschließlich der Dimension des Tierraums und der Zeichnungsreferenzen zum Tierraum des Südgebäudes 2 7F-9F.
  • Der überprüfte Wandplattenplan identifiziert 50 mm handgefertigte Reinigungsplatten mit 0,5 + 0,5 mm kundenspezifischer weiß-grauer Stahlblechkonstruktion.
  • Reinraumtür, reine brandgeschützte Tür und Paneelherstellungs- / Abwicklungsdokumente sind im Projektordner vorhanden, aber in diesem Artikel werden keine vertraulichen Mengen oder Vertragswerte veröffentlicht.
  • Die im Standortfoto sichtbaren Umweltüberwachungswerte werden als fotografierte Betriebslesungen behandelt und nicht als universelle Konstruktionskriterien.
  • Dieser Artikel beansprucht keine endgültige Raumklassifikation, Tierart, Biosicherheitsstufe, SPF-Status oder Akkreditierungsstatus; Diese Artikel erfordern eine vom Eigentümer bereitgestellte Validierung und regulatorische Aufzeichnungen.

Referenzierte technische Normen

Quellen zur Überprüfung während der Animal Facility Engineering

FAQ (häufig gestellte Fragen)

FAQ zum Projekt für Labortiere

Was unterscheidet eine Tiereinrichtung von einem allgemeinen Reinraum?

Eine Tiereinrichtung muss Tierschutz, Hygiene, kontrollierten Personals- und Materialfluss, Geruchskontrolle und stabile Umweltparameter unterstützen. Reinraum-Panels und Türen sind Teil dieses Betriebssystems.

Welche Wandpaneilinformationen wurden für dieses Projekt bestätigt?

Der überprüfte Wandplattenplan identifiziert 50 mm handgefertigte Reinigungsplatten mit 0,5 + 0,5 mm kundenspezifischer weiß-grauer Stahlblechkonstruktion für den Bereich der Tiereinrichtung.

Warum ist Druck- und Luftströmungsüberwachung in Tierräumen wichtig?

Druck, Luftwechsel, Zufuhrluftstrom und Abluftstrom helfen, die Richtungskontrolle zwischen Räumen und Fluren aufrechtzuerhalten. Die Überwachung erleichtert den Betreibern die Identifizierung abnormaler Bedingungen.

Nachweist diese Fallstudie den SPF-Status oder die Klassifizierung der Biosicherheit?

Nein. Fotos und Fertigungsdokumente zeigen technische Merkmale, aber der SPF-Status, das Biosicherheitsniveau oder die endgültige Klassifizierung müssen durch die Validierung des Besitzers und die regulatorische Dokumentation bestätigt werden.

Wonclean Projektunterstützung

Planen Sie eine Labortieranlage oder einen kontrollierten Forschungsraum?

Wonclean unterstützt Labortieranlagen, Forschungsreinräume und kontrollierte Räume mit Reinraum-Wandpaneelen, Deckensystemen, Türen, Beobachtungsfenstern, Passboxen, Luftduschen und Projektkoordination.

Für ein neues Tiereinrichtungsprojekt teilen Sie die Raumliste, das Durchflussdiagramm, das Druckkonzept, die Reinigungsanforderungen, den Türplan, die HVAC-Basis und das Ausrüstungslayout mit, damit der Umschlag vor der Produktion abgestimmt werden kann.
